Домашнее задание № 1
Для заданной схемы составить схему замещения и преобразовать ее в звезду относительно точки КЗ (номер варианта соответствует последнему номеру студенческого билета).
Схема 1

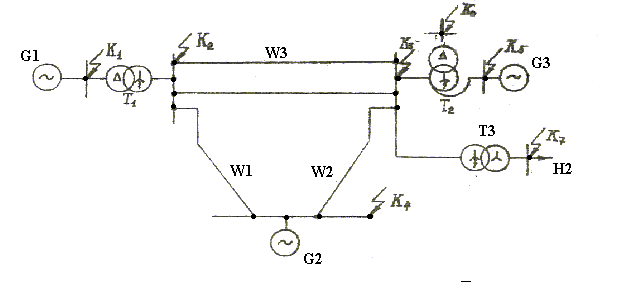

Рис. 2.12. Схема для домашнего задания
Исходные данные для схемы, представленной на рис. 2.12, приведены в таблице 2.3.
Таблица 2.3
Исходные данные
№ вар. |
Точка КЗ |
X1 (W1) |
X2 (W2) |
X3 (W3) |
X4 (G1) |
X5 (T1) |
X6 (G2) |
X7 (T3) |
X8 (G3) |
X9 (H1) |
X10 (H2) |
X11 (T2) В С Н |
||
1 |
К1 |
0,26 |
0,29 |
0,26 |
0,25 |
0,22 |
0,1 |
0,21 |
0,2 |
0,1 |
– |
0,2 |
0 |
0,1 |
2 |
К2 |
0,31 |
0,36 |
0,29 |
0,38 |
0,35 |
0,08 |
0,41 |
0,18 |
0,15 |
0,4 |
0,3 |
0 |
0,2 |
3 |
К3 |
0,21 |
0,32 |
0,16 |
0,27 |
0,36 |
0,07 |
0,34 |
0,16 |
– |
0,35 |
0,4 |
0 |
0,1 |
4 |
К4 |
0,31 |
0,61 |
0,27 |
0,29 |
0,26 |
0,08 |
0,35 |
0,14 |
0,22 |
– |
0,5 |
0 |
0,2 |
5 |
К5 |
0,54 |
0,16 |
0,26 |
0,34 |
0,31 |
0,15 |
0,25 |
0,12 |
0,25 |
0,25 |
0,1 |
0 |
0,1 |
6 |
К5 |
0,25 |
0,29 |
0,37 |
0,41 |
0,29 |
0,14 |
0,35 |
0,1 |
0,28 |
0,20 |
0,2 |
0 |
0,2 |
7 |
К7 |
0,32 |
0,41 |
0,36 |
0,29 |
0,31 |
0,13 |
0,16 |
0,1 |
0,30 |
0,15 |
0,3 |
0 |
0,1 |
8 |
К3 |
0,29 |
0,26 |
0,19 |
0,34 |
0,19 |
0,12 |
0,38 |
0,09 |
– |
0,10 |
0,4 |
0 |
0,2 |
9 |
К2 |
0,34 |
0,36 |
0,41 |
0,56 |
0,37 |
0,11 |
0,29 |
0,1 |
0,4 |
0,20 |
0,5 |
0 |
0,1 |
0 |
К4 |
0,37 |
0,31 |
0,29 |
0,44 |
0,28 |
0,1 |
0,30 |
0,09 |
0,5 |
0,30 |
0,1 |
0 |
0,2 |
Схема 2

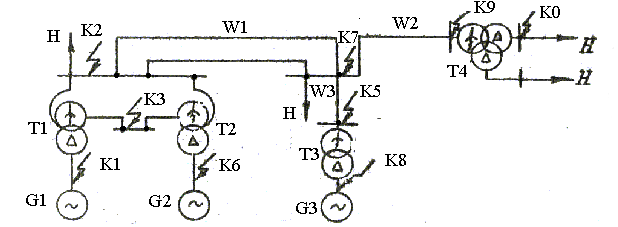

Рис. 2.13. Схема для домашнего задания
Исходные данные для схемы, представленной на рис. 2.13, приведены в таблице 2.4.
Таблица 2.4
Исходные данные
№ вар. |
Точка КЗ |
X1 (W1) |
X2 (W2) |
X3 (W3) |
X4,X5 (G1,G2) |
X6 (G3) |
X7,X8 (T1,T2) |
X9 (T3) |
X10 (T4) |
X11 (T2) |
X12, X13 (H) |
1 |
К1 |
0,1 |
0,32 |
0,26 |
0,25 |
0,17 |
0,22 |
0,29 |
0,21 |
0,26 |
0,2 |
2 |
К2 |
0,08 |
0,35 |
0,29 |
0,38 |
0,14 |
0,35 |
0,36 |
0,41 |
0,31 |
0,18 |
3 |
К3 |
0,07 |
0,25 |
0,16 |
0,27 |
0,51 |
0,36 |
0,32 |
0,34 |
0,21 |
0,16 |
4 |
К4 |
0,08 |
0,26 |
0,27 |
0,29 |
0,63 |
0,26 |
0,61 |
0,35 |
0,31 |
0,14 |
5 |
К5 |
0,15 |
0,34 |
0,26 |
0,34 |
0,55 |
0,31 |
0,16 |
0,25 |
0,54 |
0,12 |
6 |
К6 |
0,14 |
0,55 |
0,37 |
0,41 |
0,24 |
0,29 |
0,29 |
0,35 |
0,25 |
0,1 |
7 |
К7 |
0,13 |
0,33 |
0,36 |
0,29 |
0,36 |
0,31 |
0,41 |
0,16 |
0,32 |
0,1 |
8 |
К8 |
0,12 |
0,51 |
0,19 |
0,34 |
0,54 |
0,19 |
0,26 |
0,38 |
0,29 |
0,09 |
9 |
К9 |
0,11 |
0,57 |
0,41 |
0,56 |
0,36 |
0,37 |
0,36 |
0,29 |
0,34 |
0,1 |
0 |
К0 |
0,1 |
0,44 |
0,29 |
0,44 |
0,41 |
0,28 |
0,31 |
0,30 |
0,37 |
0,09 |
Схема 3
Рис. 2.14. Схема для домашнего задания
Исходные данные для схемы, представленной на рис. 2.14, приведены в таблице 2.5.
Таблица 2.5
