Домашнее задание № 6
Для схемы домашнего задания № 2 определить ток КЗ через 0,2 с, используя расчетные кривые.
9. Расчёт тока трёхфазного кз с помощью типовых кривых
Типовые кривые представляют собой семейство основных кривых (рис. 9.1)
при
и семейство дополнительных кривых
при
,
.

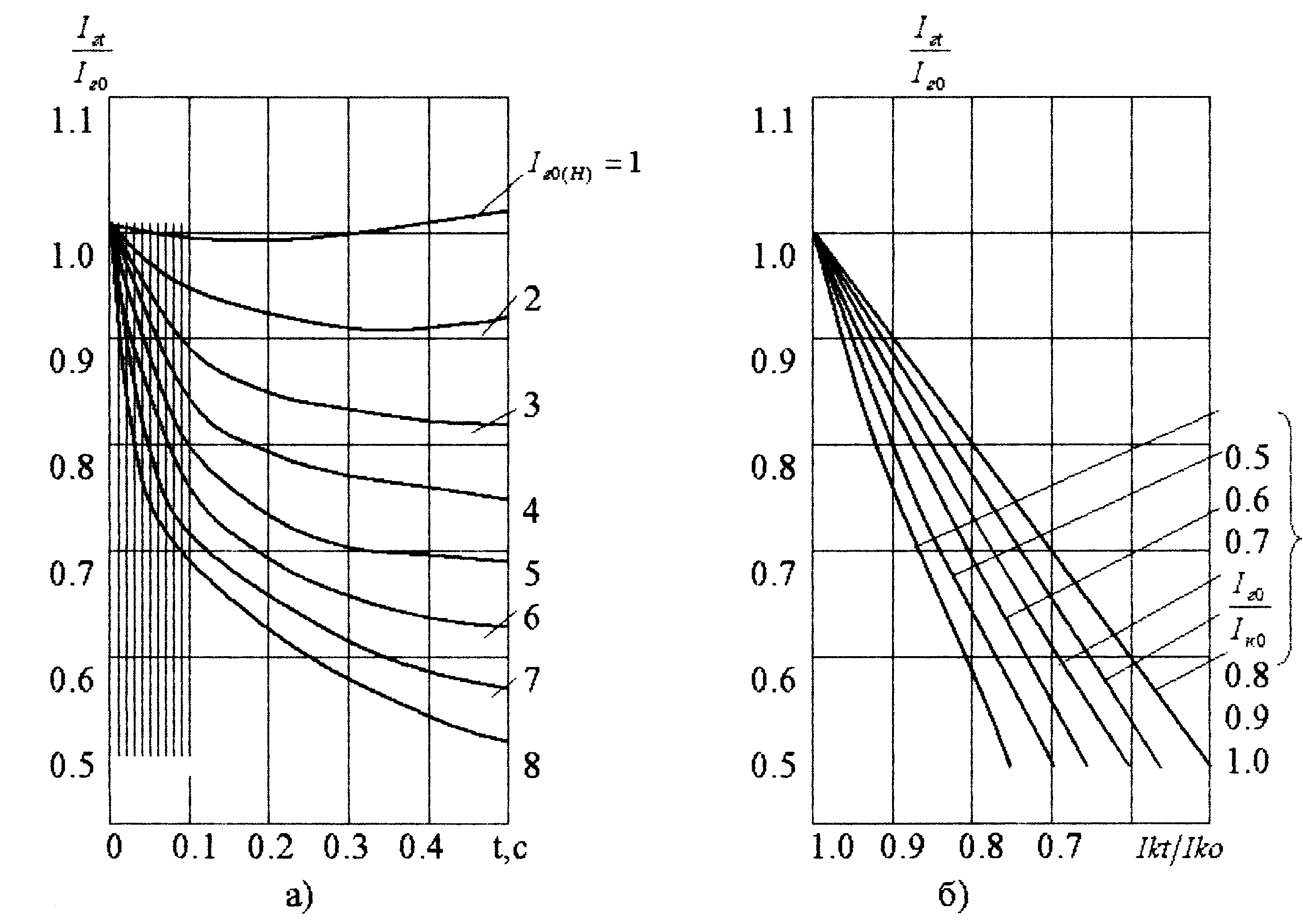

Рис. 9.1.
Типовые кривые изменения во времени
тока КЗ синхронной машины:
– периодическая составляющая тока
генератора (источника) в произвольный
момент времени t
после возникновения КЗ (t
= 0
0,5 с);
– периодическая составляющая тока
генератора (источника) в начальный
момент КЗ;
– номинальный ток генератора (источника);
– ток в месте КЗ в произвольный момент
времени t;
– ток в месте КЗ в начальный момент КЗ
Для нахождения тока КЗ в схеме с несколькими генераторами, находящимися в примерно одинаковых условиях относительно точки КЗ и, следовательно, могущими быть представленными одним эквивалентным источником, необходимо:
1.
Составить схему замещения, в которой
генераторы учтены их сверхпереходным
ЭДС
и сопротивлениями
,
а нагрузочные ветви сети опущены.
2.
Преобразовать схему относительно точки
КЗ и найти начальное значение в месте
КЗ
и тока генераторов
.
3. Найти отношение токов:
4. По основным расчётным кривым (рис. 9.3 а) найти для интересующего момента времени t отношение токов:
.
5. Найти искомый ток в месте КЗ для интересующего момента времени t:
Если в схеме имеется несколько источников конечной мощности с разной электрической удалённостью от точки КЗ, а также система неизменного напряжения, то целесообразно все источники разбить на две группы. В одну из них следует включить все источники, электрически близко расположенные к точке КЗ (связанные с точкой КЗ непосредственно или через одну ступень трансформации), а в другую группу – все прочие источники, приняв их в качестве системы неизменного напряжения.
Для нахождения тока КЗ в этом случае необходимо:
1. Составить схему замещения, в которой источники учитываются их сверхпереходными ЭДС и сопротивлениями, а нагрузочные ветви сети опускаются.
2. Преобразовать схему относительно точки КЗ с выделением двух групп источников (схема трёхлучевой звезды).
3. Найти токи Iго и Iко и их отношение Iго/Iко.
4. Для интересующего момента времени t по основным кривым (рис. 9.1 а) найти Iгt/Iго при известном отношении Iго/Iг.ном, а далее, пользуясь вспомогательными кривыми (рис. 9.1 б), при известном отношении Iго/Iко найти Iкt/Iко.
5. Определить искомый ток в месте КЗ:
Если система непосредственно связана с точкой КЗ, т. е. не имеет общих с другими источниками ветвей, по которым одновременно проходят как ток системы, так и ток этих источников, то систему следует выделять в расчетной схеме и ток КЗ от нее находить по простейшему выражению:
где Iб – базисный ток той ступени напряжения сети, на которой возникло КЗ.
По типовым кривым можно найти ток в месте КЗ, но не его распределение по ветвям схемы.
Пример 9.1
Определить ток трехфазного КЗ в точке К для схемы в момент времени t=0,5 c.
G1
220 кВ
Р = 200 МВт
cos = 0,85 ТДЦ – 250 100 км К(3)
Xd” = 0,2 G2 Uк = 10,5 % W
Sг = 235 МВА
ТДЦ – 250
Uк = 10,5 %
Решение
1. Базисные условия:
,
,
.
2. Определяем параметры схемы замещения
G1
G2
K
;
;
;
K
;
;
;
.
Для момента t=0,5 с определяем отношение
.
Определяем периодическую составляющую тока КЗ для момента времени t=0,5 c
кА.
Пример 9.2
Определить ток трехфазного КЗ для t=0,1c.
1. Базисные условия: Sб=1000 МВ·А, Uб=115 кВ;

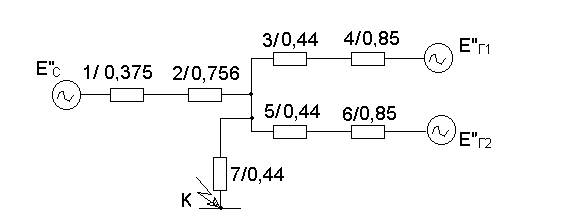

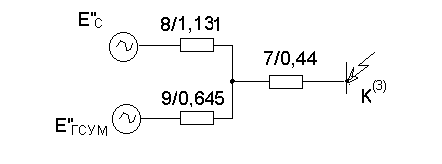

2. Схема замещения
;
;
;
;
;
;
;
;
;
;
;
.
Ток генераторной ветви в относительных единицах:
кА;
кА.
По кривым рис. 8.3 Iгt/Iго=f(t) для t=0,1c определяем:
;
.
По кривым рис. 8.3 определяем:
.
Ток в точке К в именованных единицах:
кА.
