8. Расчет токов кз с помощью расчетных кривых
8.1. Общие положения метода расчетных кривых
Ток КЗ в произвольный момент после возникновения КЗ может быть найден с помощью специально построенных расчетных кривых. Эти кривые позволяют определить периодическую составляющую тока в месте КЗ. При построении кривых приближенно учтено влияние нагрузки в сети на ток КЗ.
На рис. 8.1 и 8.2 даны расчетные кривые Int=f(Храсч) при t=var, построенные в 1940 г., для схемы с типовыми генераторами мощностью до 100 МВт, а также производные от них кривые Int=f(t) при Храсч=var, построенные в 1970 г. Указанные кривые позволяют найти периодическую составляющую тока в месте КЗ с учетом влияния нагрузки в сети для произвольного момента времени от t=0 до t=∞. Параметры современных генераторов мощностью более 100 МВт (сопротивления, механические постоянные, быстродействие систем возбуждения и т. д.) существенно отличаются от аналогичных параметров генераторов мощностью до 100 МВт. Это обстоятельство потребовало разработки новых расчетных кривых (рис. 9.3), которые позволяют для интервала времени от 0 до 0,5 с найти периодическую составляющую тока в месте КЗ с приближенным учетом влияния нагрузки сети. Кривые справедливы для турбогенераторов мощностью 12,5 – 800 МВт, гидрогенераторов мощностью до 500 МВт и для всех крупных синхронных компенсаторов. Кривые включены в Руководящие указания по расчету коротких замыканий, выбору и проверке аппаратов и проводников по условиям КЗ (1975 г.).
Методика нахождения тока КЗ для произвольного момента времени с помощью расчетных кривых приведена ниже.
1. Составляется схема замещения, в которую генераторы вводятся своими сверхпереходными сопротивлениями Х’’d, а нагрузочные ветви не учитываются.
2. Схема замещения упрощается относительно точки КЗ и находится результирующее сопротивление между источником и точкой КЗ Храсч(б).

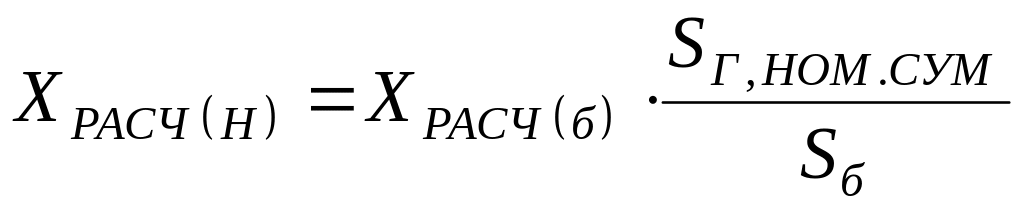

3. Результирующее сопротивление приводится к номинальным условиям источников
.
4. По расчетным кривым для интересующего момента времени находится периодическая составляющая тока в месте КЗ, Int(н).
5. Находится ток КЗ в именованных единицах
,
где Iг, ном сум – номинальный ток генераторов, приведенный к ступени напряжения той сети, где произошло КЗ.
6. При большой электрической удаленности точки КЗ от источников, когда Храсч(н)>3, можно принять, что
и
.
7. В ряде случаев нахождение тока КЗ с помощью расчетных кривых по общему изменению тока, т. е. когда все генераторы заменяются эквивалентным источником, неправомерно или невозможно. Это имеет место при наличии в исходной схеме источников, существенно различных по характеристикам (ТЭС, ГЭС), мощности (генераторы и электростанции конечной мощности и системы неизменного напряжения) и удаленности от места КЗ. В подобных случаях определение тока КЗ производят по индивидуальному изменению тока от характерных групп источников. Для этого исходная схема замещения приводится к схеме полного многоугольника, вершинами которого являются точки приложения ЭДС источников и точка КЗ.
В последней схеме находятся токи, посылаемые различными источниками в точку КЗ, а также суммарный ток в месте КЗ.
Описанный метод позволяет найти ток в месте КЗ, однако не позволяет найти распределение тока КЗ по ветвям схемы.
Пример 8.1

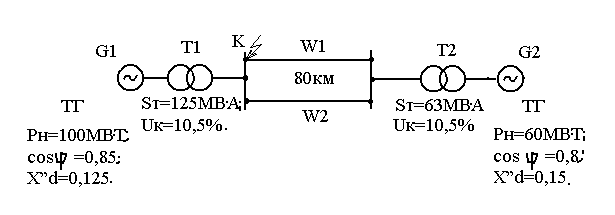

Для следующей схемы определить по расчетным кривым токи КЗ в точке К (I”, I0, 5, I∞)
1.
Базисные условия:
,
.

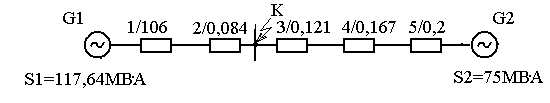

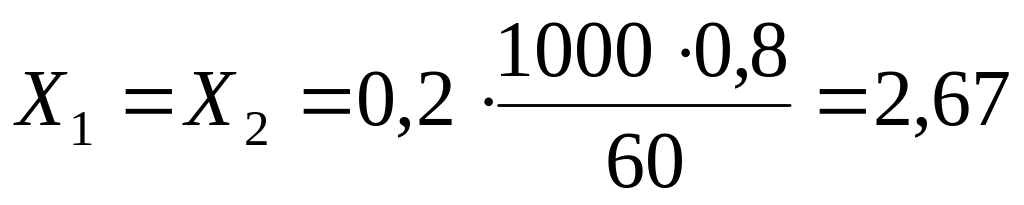

2. Схема замещения
;
;
;
;
.
;
;
;
.
3. Токи КЗ в относительных единицах (рис. 8.1).
I*”=3,9; I0,5=2,55; I∞=2,4.

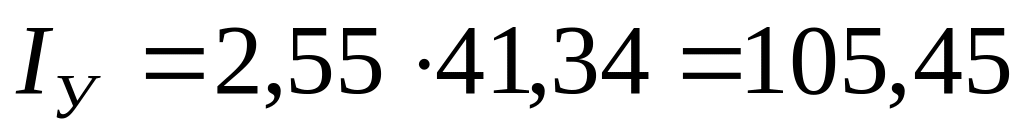

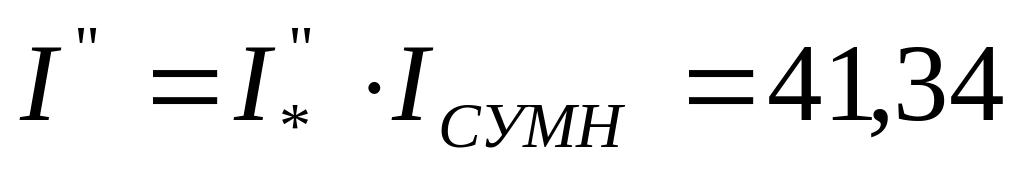

4. Токи КЗ в именованных единицах
кА;
кА;
кА;
кА;
кА.
Пример 8.2

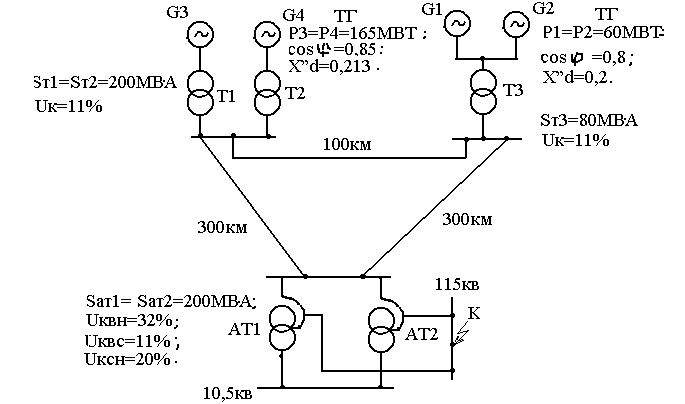

Для схемы определить по расчетным кривым токи КЗ в точке К I”,I0,5,I∞
1.
Базисные условия:
,
.

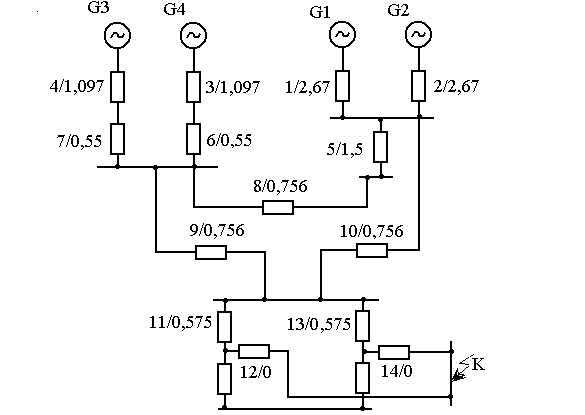

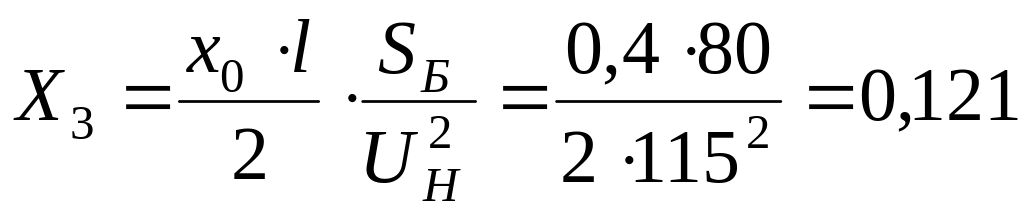

2. Схема замещения
;
;
;
;
;
;
.

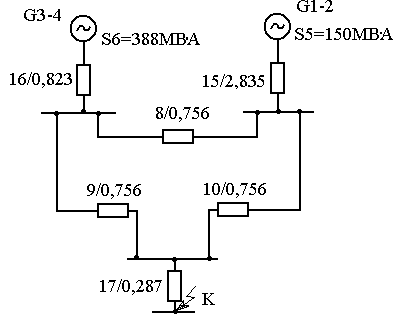

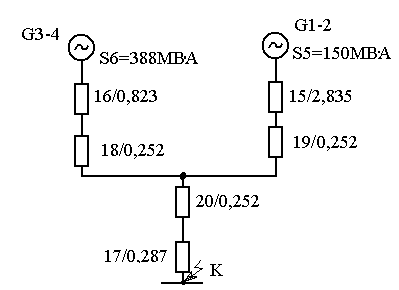

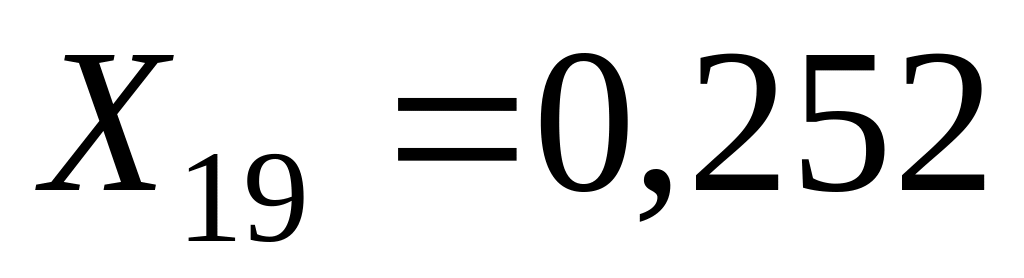

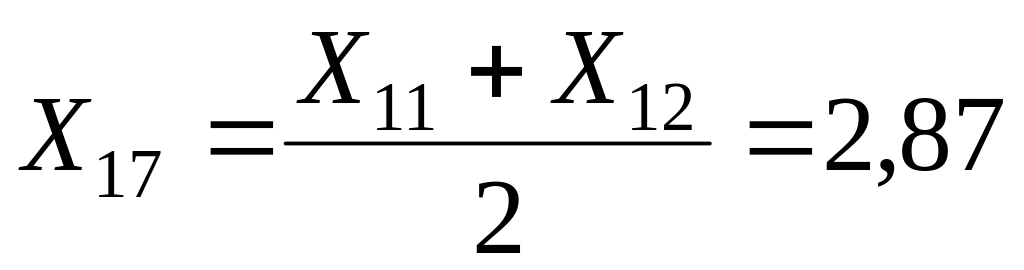

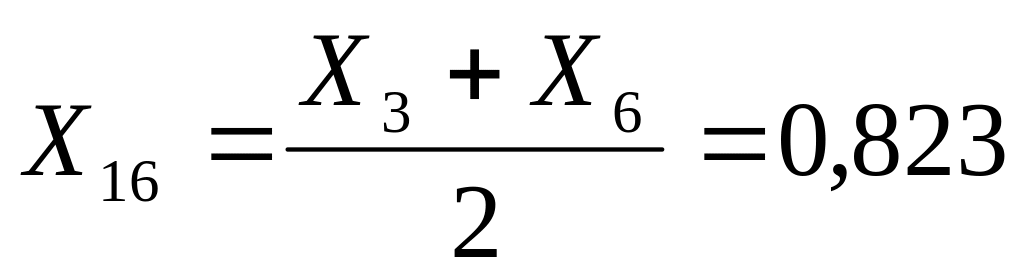

3. Упрощенная схема замещения:
МВ∙А;
;
;
;
;
;
.

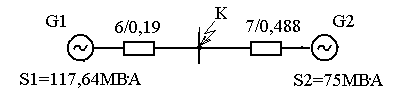

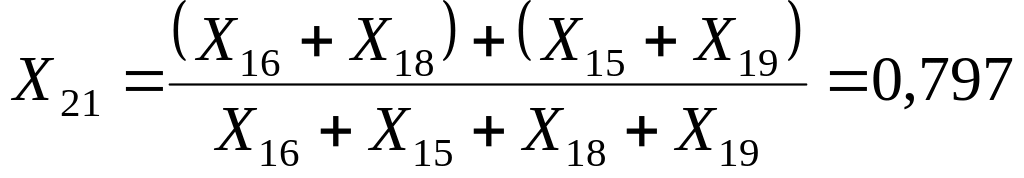

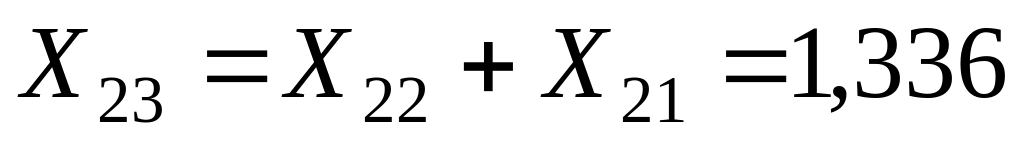

Преобразовав
схему, имеем:
;
;
.

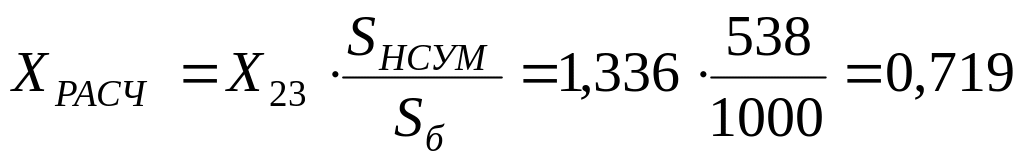

4. Расчетное сопротивление
.

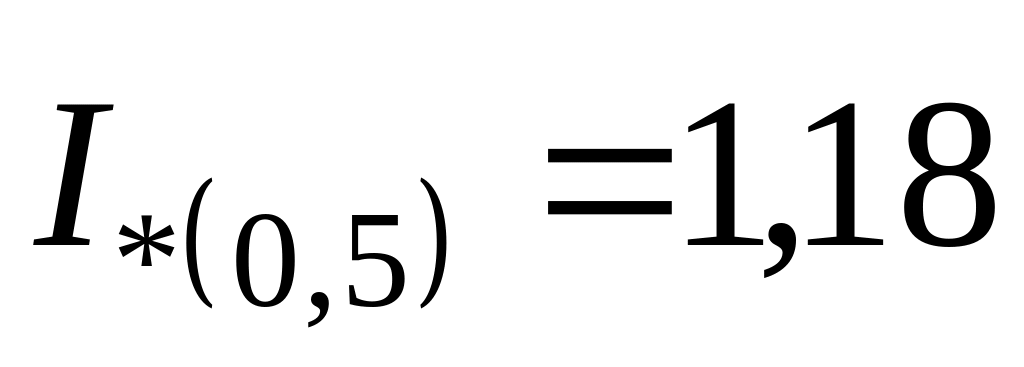

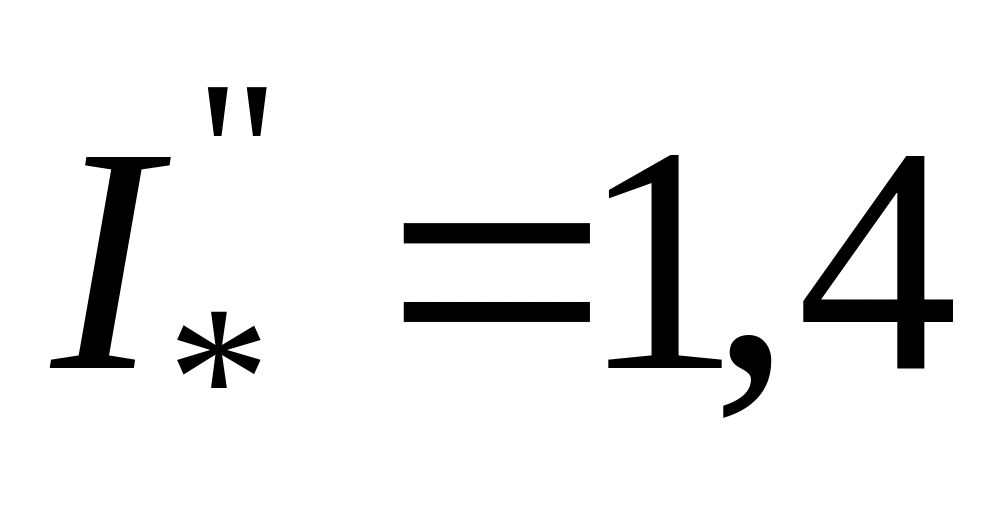

5. Токи КЗ в относительных единицах, определенные по расчетным кривым
;
;
.

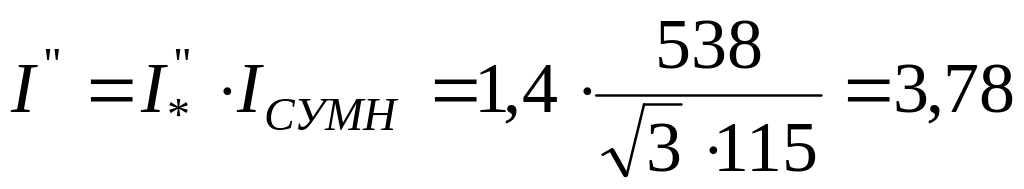

6. Токи КЗ в именованных единицах:
кА;
кА;
кА;
кА.
