Чертеж детали должен содержать изображения детали, раскрывающие форму всех ее элементов, размеры детали, а также другие данные, необходимые для ее изготовления и контроля (например, материал детали, указания точности выполнения размеров, информация о качестве поверхности, термической обработке и о покрытиях).
Задание – съемка эскиза с одной простой детали, выполнение чертежа этой детали по эскизу.
Цель задания – приобретение знаний и навыков по составлению чертежа; освоение правил оформления чертежей, изложенных в ГОСТ 2.301 – 2.307; ознакомление с приемами съемки размеров деталей с натуры и применяемыми для этого инструментами.
Требования к выполнению задания
Эскизы выполняют на листах в клетку формата А3
Порядок съемки эскиза детали
Анализ формы детали и определение характера ограничивающих ее поверхностей.
Принятие решение о том, какие изображения (виды, разрезы, сечения) необходимы для полного представления о форме детали.
Выбор главного изображения, выяснение последовательности изготовления элементов детали, материала, из которого выполнена деталь.
Выбор размеров изображения детали на эскизе и размера листа в клетку (пропорции следует определять «на глаз», соотношения габаритных размеров можно находить, прикладывая линейку или карандаш к детали).
Виды изделий гост 2.101–68
Изделием называется предмет или набор предметов, подлежащих изготовлению на производстве. Устанавливаются следующие виды изделий:
детали;
сборочные единицы;
комплексы;
комплекты.
Деталью называют изделие, изготовленное из однородного по марке материала, без применения сборочных операций.
Сборочной единицей называют изделие, составные части которого подлежат соединению между собой сборочными операциями (свинчиванием, сваркой, клепкой и т. п.).
Комплексом называют два и более изделия, не соединенные сборочными операциями, но предназначенные для выполнения взаимосвязанных эксплуатационных функций (например, поточная линия станков).
Комплектом называют два и более изделия, не соединенные сборочными операциями и представляющие набор изделий, имеющих общее эксплуатационное назначение (например, комплект инструментов).
Виды и комплектность конструкторских документов гост 2.102–68
К конструкторским документам относят графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта.
ГОСТ 2.102–68 устанавливает следующие виды документов (неполный список из ГОСТа):
чертеж детали;
сборочный чертеж (код документа СБ);
чертеж общего вида (код документа ВО);
спецификация;
схема (код документа по ГОСТ 2.701–84, например, схема электрическая – Э).
При определении комплектности конструкторских документов на изделие следует различать:
основной конструкторский документ;
основной комплект конструкторских документов;
полный комплект конструкторских документов.
Основной конструкторский документ изделия полностью и однозначно определяет данное изделие и его состав. За основные документы принимают: для детали – чертеж детали; для сборочных единиц, комплексов и комплектов – спецификацию.
Основной комплект объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия и т.д. Конструкторские документы составных частей в основной комплект документов изделия не входят.
Полный комплект составляют из следующих документов:
основного комплекта конструкторских документов на данное изделие;
основных комплектов конструкторских документов на все составные части данного изделия.
Обозначение конструкторских документов гост 2.201–80
Каждому изделию и его конструкторским документам присваиваются самостоятельные буквенно-цифровые обозначения (рис. 1).
Рис. 1. Структура обозначения
Чертеж детали – документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. Рабочий чертеж детали содержит:
изображения (ГОСТ 2.305–68). Количество изображений должно быть минимальным, но достаточным для полного определения геометрической формы детали;
размеры (ГОСТ 2.307–68). Наносят размеры всех элементов детали, определяющие их форму и размеры, определяющие взаимное расположение элементов;
шероховатость (ГОСТ 2.309–68). Указывают допустимые значения микронеровностей поверхностей, ограничивающих деталь;
обозначение материала детали. Записывают наименование материала, марку, номер стандарта в соответствующей графе основной надписи;
текстовые надписи (ГОСТ 2.316–68). Их подразделяют на текстовую часть, состоящую из технических требований и технических характеристик; надписи с обозначением изображений, а также относящиеся к отдельным элементам изделия; таблицы с размерами и другими параметрами, условными обозначениями и т. д.
При выполнении рабочих чертежей следует учитывать тип детали, который определяет расположение на чертеже. Стандартом установлено, что на чертеже детали изображают в функциональном положении или в положении, удобном для их изготовления.
Детали, имеющие форму тел вращения (валики, втулки, штуцера и др.), обычно изображают горизонтально, т. е. ось детали должна располагаться параллельно основной надписи чертежа (рис. 2).
Корпусные детали, кронштейны и подобные детали, изготовляемые литьем, с последующей механической обработкой, как правило, изображают так, чтобы основная обработанная плоскость детали располагалась горизонтально (рис. 3) относительно основной надписи чертежа. Такое расположение чаще всего совпадает с рабочим положением детали в конструкции. На рис. 3 выбранная основная плоскость является привалочной, с которой связывают размеры всех механически обрабатываемых поверхностей. Другая же группа размеров, определяющих литейную форму детали (отливки), проставляется от литейных баз. Между собой эти группы размеров связывают одним размером в каждом координатном направлении. На рис. 3 таким размером является размер «15».
Штампованные детали (рис. 4), изготовляемые из листового материала, изображают с учетом формообразования и назначения детали.

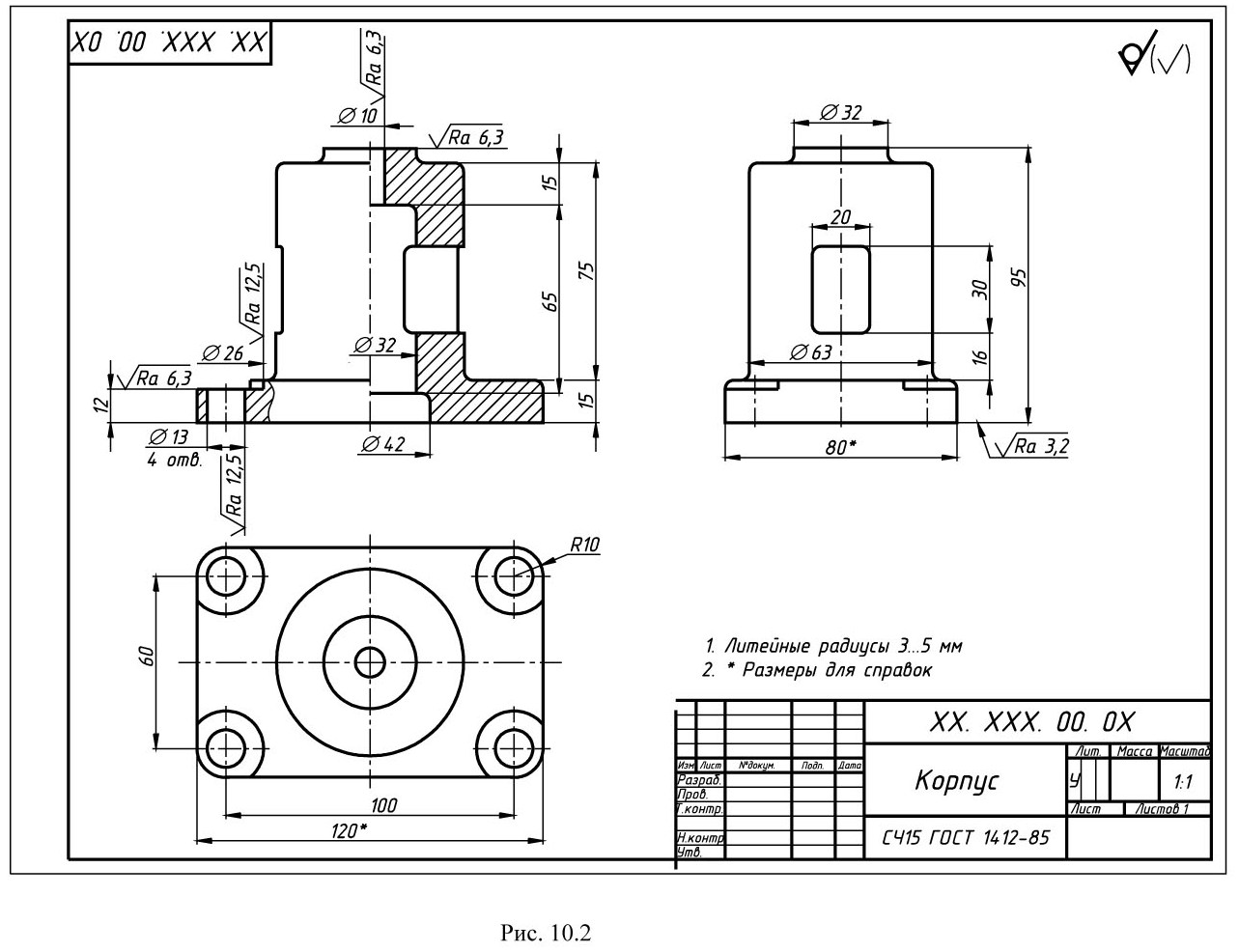

Рис. 3.
Рабочий чертеж корпусной детали

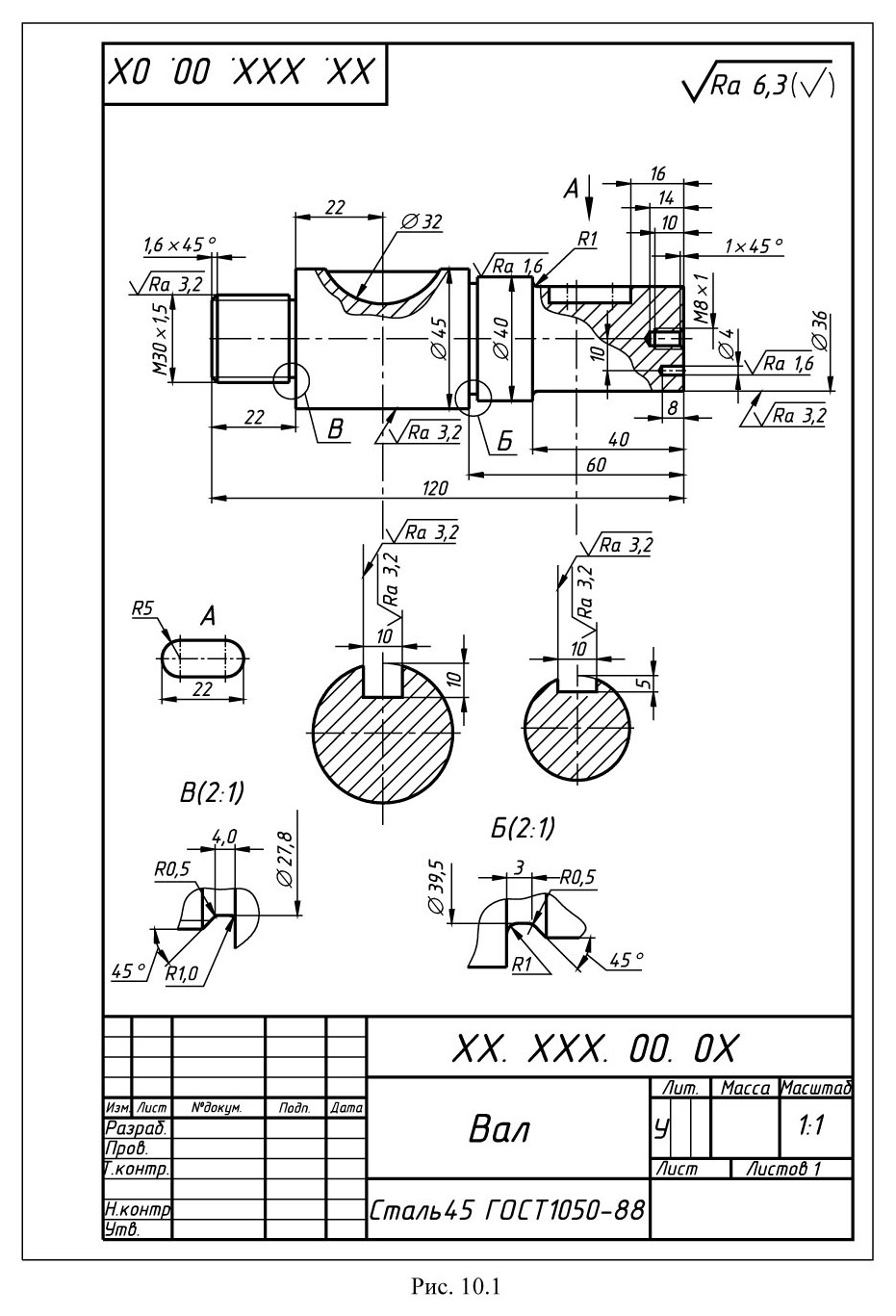

Рис. 2. Рабочий чертеж детали типа тела вращения

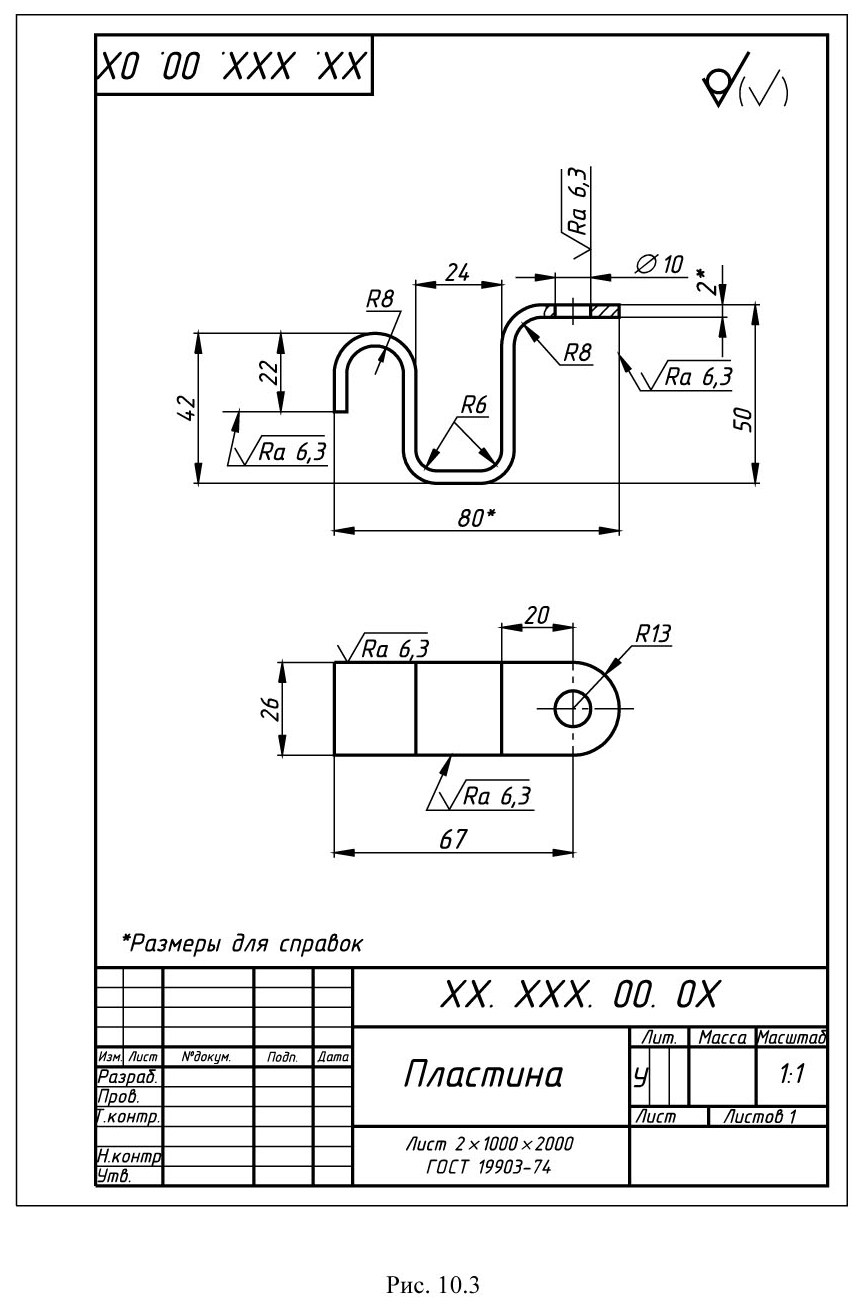

Рис. 4. Рабочий чертеж штампованной детали
