4.Тарировка механического манометра
Тарировку механического пружинного манометра выполняют с целью проверки точности прибора и построения его паспорта – тарировочного графика. Механические манометры бывают, в основном, двух типов: с изогнутой трубкой (рис.6), предназначенные для измерения давлений от 0,05 МПа до 1000 МПа (от 0,5атм. до 10000 атм.) и с мембранной (рис.7), которые применяют для измерения давления не превышающего 2,5 МПа (25 атм.).

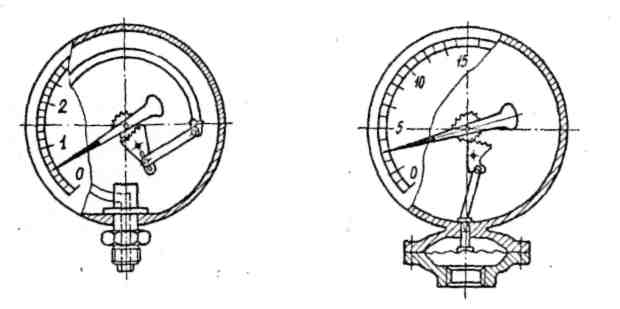

Рисунок 6 – Механический манометр с изогнутой трубкой |
Рисунок 7 – Механический манометр с мембранной |
Тарировку манометра выполняют на гидравлическом прессе типа МТ-60. Пресс (рис.8) состоит из соединенных между собой с помощью трубок и вентильных кранов маслобака 1, грузопоршневого образцового манометра 2, поверяемого металлического манометра 3 и прессового устройства, представляющего собой цилиндр 4 с перемещающимся в нем поршнем 5. Прессовое устройство служит для изменения давления масла в системе пресса. Площадь поперечного сечения поршня грузопоршневого манометра 1см2, вес грузоподъемной тарелки вместе с поршнем 9,81 Н (1 кгс).
Начальное избыточное давление в прессе – 9,81·104 н/м2 (1 атм.). Запись показаний грузопоршневого манометра pпр и тарируемого манометра pман следует выполнять для последовательно возрастающих величин давления в прессе. После этого записать показания манометров для последовательно уменьшаемых величин давления в прессе. Для каждого значения давления в прессе pпр необходимо вычислить среднее арифметическое из показаний тарируемого манометра при повышении и понижении давления:
(6)
Рисунок 8 – Схема гидравлического пресса
Вычислить ошибку манометра как разность между действительным давлением в прессе и средним манометрическим давлением (показанием тарируемого манометра):
(7)
Результаты вычисления занести в протокол испытаний.
Протокол испытаний
№ Замеров
|
Давление в прессе pпр, кГ/см2, Н/„1
|
Показания манометра p, кГ/см2 |
Погрешность манометра pср, кГ/см2 |
||
при нагрузке pман. нагр |
при разгрузке pман. разгр. |
среднее pср. ман. |
|||
1
|
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
|
5 |
|
|
|
|
|
6 |
|
|
|
|
|
По данным протокола необходимо построить поправочный график – паспорт тарируемого манометра. Для этого по оси абсцисс следует отложить значения pср. ман, а по оси ординат значения pср. Полученный график позволит уточнить действительное значение давления в том месте гидросистемы, к которому будет подсоединен данный манометр.
Замеряемое давление будет равно
(8)
