30. Структурная схема следящего управления рулевым электроприводом

Система следящего управления может быть создана путем замыкания входа и выхода разомкнутой системы (рис. 10.18 ) через соответству­ющие преобразующие устройства.

Внутри следящего контура оказываются последовательно включенными два интегрирующих звена СР и РМ. Такие системы являются структурно неустойчивыми. Для прида­ния устойчивости одно из интегрирующих звеньев должно быть охва­чено жесткой обратной связью.

Широко распространены схемы (рис. 10.18 ), где обратной связью ох­вачены два звена: рулевая машина РМ и насос регулируемой подачи.

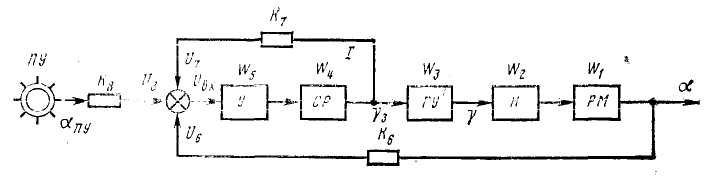

Рис. 10.18. Структурная схема следящего управления РЭГ-приводом с механической обратной связью

При обратном соотношении в рулевом электроприводе возникают автоколебания, т.е. перо руля даже в отсутствие управляющего сигнала совершает самопроизвольные колебания влево-вправо по отношению к диаметральной плоскости судна.

Для подавления автоколебаний в схему управления рулевым электроприводом вводят отрицательную обратную связь по выходному напряжениию, при помощи которой часть сигнала ( напряжения ) с выхода оконечного каскада усилителя подают в противофазе на вход усилителя.

В результате коэффициент усиления усилителя по напряжению ( а значит, и по мощности ) уменьшается, но достигается главное – исчезают автоколебания пера руля.

При подаче сигнала α на вход суммирующего устройства А баллер руля повернется на соответствующий угол α.

Таким образом, задача следящего управления рулем превращается в задачу синфазного пово­рота поста управления ПУ и выходного органа сервомеханизма (СР, ГУ) α .

Общая схема следящего управления рулем распадается на два независимых замкнутых контура I и II.

Поворот поста управления ПУ на некоторый угол вызывает перемещение выхода сервомеханизма на тот же угол, что в свою очередь определит угол перекладки руля. Эле­менты К и К являются преобразователями углового поворота в экви­валентные электрические сигналы.

При разомкнутом контуре II возможно простое управление рулем.

Постом управления непосредственно на вход усилителя подается уп­равляющий сигнал. Серводвигатель СР через ГУ или, в случае его от­сутствия, через кинематический механизм перемещает на некоторый угол α задающий элемент, угол поворота которого после отработки определит положение руля.

Контроль перекладки производится по двухстрелочному аксиометру заданного и действительного положения руля. Датчики аксиометра связаны соответственно с заданным α и фактическим α углами поворота пера руля. Отключе­ние серводвигателя производится по достижении α требуемого значения.

31. Структурная схема автоматического управления рэп

Рассмотренные решения по обеспечению устойчивости работы сис­темы управления рулевого электропривода (см. рис. 10.18) не являются единственно возможными. За последнее время появились новые струк­турные схемы управления рулем (АТР, АИСТ), где для обеспечения структурной устойчивости в следящем и автоматическом режимах об­ратной связью охватывается не рулевая машина, а серводвигатель (рис. 10.19 ).

Рис. 10.19. Структурная схема управления РЭГ-приводом с электрической обратной связью

При работе в следящем режиме общий сигнал, подаваемый на вход усилителя, состоит из трех составляющих:

U = U - U - U ,

где U - напряжение, пропорциональное повороту α поста управления;

U - напряжение, пропорциональное перемещению γ золотника гидроусили­теля;

U - напряжение, пропорциональное углу α поворота пера руля.
