4. Методика проведения исследований

Основной задачей экспериментальной части работы является снятие характеристик насоса типа Г12-2 и определение объемного, механического и полного КПД при различных режимах его работы.

Опыты начинают с режима холостого хода, открыв полностью дроссель 5 и кран 6. Затем постепенно увеличивают нагрузку насо­са, повышая давлений в системе с интервалом 10 кг/см² с помощью дросселя 5 и крана 6, по мере увеличения нагрузки скольжения электродвигателя увеличивается и поэтому для поддержания заданной скорости вращения ротора насоса необходимо увеличивать с помощью реостатов скорость ротора электродвигателя.

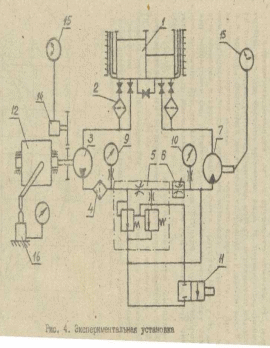

Рис. 4. Экспериментальная установка.

На каждой ступени нагрузки записывают значения давления и действительного крутящего момента на валу насоса, а также производятся объемные замеры с помощью секундомера и мерного бака или расходомера.

Результаты испытаний заносятся в таблицу. Расчет требуе­мых параметров насоса производится следующим образом.

Теоретическая подача насоса определяется по формуле:

Q_т 10 ^-6 , м³/с, (4)

где V₀ - рабочий объем насоса, V₀ = 36,6 см³;

- частота вращения ротора насоса, об/мин.

Действительная подача насоса равна:

Q₁ ,м³/с (5)

где - объем жидкости в м³, перекаченной насосом за время опыта , с .

Объемные потери, обусловленные утечками жидкости через зазоры:

= ( _т – ₁) , м³/с (6)

Объемный КПД насоса определяется по формуле:

η₀ (7)

Теоретический момент насоса

M_T = p · V₀ · 10 ^-1 , Н·м, (8)

где p - давление, кгс/см²

Общие механические потери равны;

M = М₁ – М_Т , Н·м, (9)

где М₁ - действительный момент насоса, определяемый по резуль­татам опытов.

Механический КПД насоса

η _м =

Полный КПД насоса равен

η ₁ = η₀ · η _м · η _г

где η _г - гидравлический КПД насоса.

Полагая, что η _г ≈ 1 подучим

η ₁ = η₀ · η _м

Полезная мощность насоса определяется по формуле

N = 10⁵ p Q , Вт

Результаты измерений заносятся в таблицу.

Результаты намерений и расчетов

1. Давление p , кгс/см² ;

2. Объём передачи жидкости , л ;

3. Время опыта Т, с ;

4. Действительная подача насоса Q₁ , м³/с ;

5. Теоретическая подача насоса Q_т , м³/с ;

6. Объёмные потери , м³/с ;

7. Объёмный КПД η ₀

8. Действительный момент насоса , Н·м ;

9. Теоретический момент насоса M_T , Н·м ;

10. Общие механические потери M, Н·м ;

11.Механический КПД η _м

12. Полный КПД насоса η₁

13. Полезная мощность насоса N₁ , Вт
