2.2.10. Диоды с барьером Шоттки
Диоды с барьером Шоттки (диоды Шоттки, ДШ)– полупроводниковые приборы, в которых вместо p-n-перехода используется контакт металла с полупроводником n-типа.

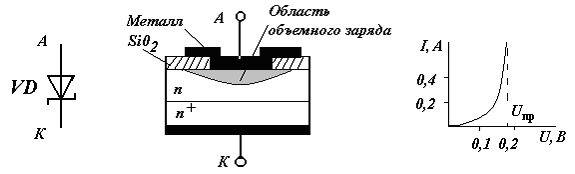

УГО, строение и ВАХ диода Шоттки показаны на рис. 2.18.
Конструктивно они выполняются (рис. 2.18, б) в виде пластины низкоомного кремния (n+-база), на которую нанесена высокоомная эпитаксиальная пленка с электропроводностью того n-типа. На поверхность пленки нанесено металлическое покрытие из пленок золота (толщиной 0,01 мкм). В других частях поверхность защищена слоем окисла SiO2. Подобные структуры создаются с помощью метода фотолитографии [3], [4], [5].
В отличие от структуры, представленной на рис. 2.4, б, ДШ характеризуются тем, что в них, с одной стороны, отсутствуют области p и p+-типов, с другой – присутствует контакт металл- полупроводник. В связи с этим, область объемного заряда, характерная для диодов, в ДШ возникает из-за различия в работе выхода электронов из металла и полупроводника.
Поскольку концентрация носителей заряда в металле (1028 м3) больше, чем в полупроводнике (nn << 1028 м3), то согласно (2.1), (2.2) область объемного заряда на границе металл-полупроводник (барьер Шоттки) и электрическое поле, возникающее в переходе, практически полностью локализованы в слое полупроводника n-типа (рис. 2.18, б).
а) б) в)
Рис.2.18. УГО диода с барьером Шоттки
ДШ характеризуются быстрой рекомбинацией инжектированных носителей (время жизни носителей крайне мало), а значит и высоким быстродействием. Благодаря минимальному сопротивлению базы и отсутствию процессов накопления и рассасывания избыточных зарядов, быстродействие получается достаточно высоким: граничная частота fгр = 1010 Гц.
Вольтамперная характеристика диода Шоттки идентична ВАХ выпрямительного диода (рис. 2.18, в). Отличие заключается в том, что прямая ветвь диода Шоттки близка к идеальной экспоненциальной кривой, а обратные токи достаточно малы (доли – десятки нА).
В целом, диоды с барьером Шоттки выгодно отличаются от диодов с p-n-переходом по следующим параметрам:
более низкое прямое падение напряжения Ua – по сравнению с диодами с p-n-переходом величина Ua меньше на 0,2 – 0,3 В;
малый обратный ток;
почти полностью отсутствует заряд обратного восстановления (рис. 2.9), поэтому они отличаются более высоким быстродействием;
максимальное обратное напряжение Uобр max диодов Шоттки составляет около 150 В.
Малая величина Ua и малое время восстановления обратного сопротивления обусловливают область применения ДШ – низковольтные высокочастотные выпрямители, в которых происходит выпрямления малых напряжений высокой частоты. В среднем применение диодов Шоттки в выпрямителе позволяет снизить потери мощности примерно на 10…15 %.
В ДШ-диодах, в которых значение обратного напряжения Uобр max понижено до 15 В, величина прямого напряжения Ua также снижается до 0,3 – 0,4 В.
Структуры на основе диодов Шоттки широко используются в качестве специальных диодов (детекторных, лавинно-пролетных, параметрических, смесительных и умножительных) [21], [22], фото- и светодиодов, транзисторов с барьером Шоттки, в том числе в структурах интегральных микросхем.
Диоды Шоттки имеют обозначение идентичное выпрямительным диодам, например, 2Д921, 2Д924, 2Д925, КД922, КД923, 3А529, 3А530 и т.п.
