5. Параллельность на чертеже

5.1

Параллельные прямые a и b изображены на чертеже: 1, 2, 3, 4

1. 2. 3. 4.

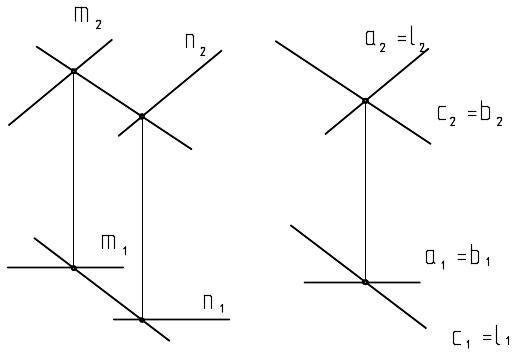

5.2

Плоскости Σ(m║n) параллельна плоскость: 1, 2, 3, 4

1. ∆(b ∩ l)

2. ∆(a ∩ c)

3. ∆(a ∩ b)

4. ∆(c ∩ b)

5. 3

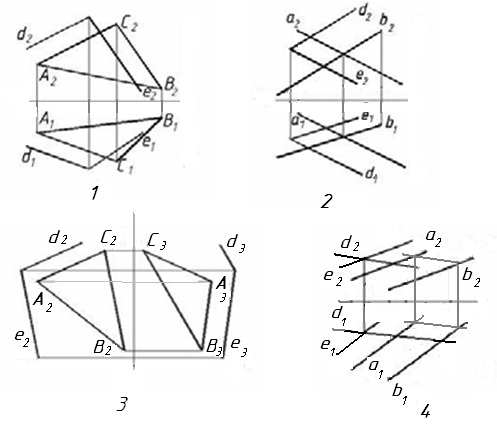

Плоскость Σ(d ∩e) параллельна:

плоскости G(ABC) на чертеже 1

плоскости Q(a∩b) на чертеже 2

плоскости R(ABC) на чертеже 3

п лоскости ∆(a║b) на чертеже 4

.

5.4

Прямая m параллельна плоскости Σ(АВС) на чертеже: 1, 2, 3

1. 2. 3.

5.5

Прямая m параллельна прямой в плоскости Σ(АВС) на чертеже: 1, 2, 3, 4

1 2 3 4

5.7

Прямая m не параллельна плоскости Q(АВС) на чертеже: 1, 2, 3, 4

1. 2. 3. 4.

6. Принадлежность точки и линии плоскости и поверхности

6.1

Прямой n принадлежит точка: A, B, C, D

6 .2

Плоскости Σ(m║ n) принадлежит точка:

A, B, C, D

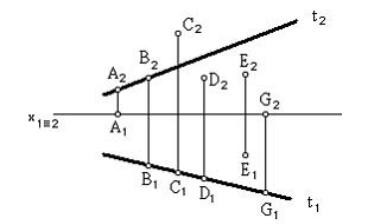

6.3

Прямой t принадлежит точка …

1 . G

2. А

3. D

4. E

5. С

6. В

6.4

На комплексном чертеже прямая принадлежит плоскости, если проекции … принадлежат соответствующим проекциям прямых, принадлежащих этой плоскости

1. трех её точек

2. одной её точки

3 . четырех её точек

4. двух её точек

6.5

Поверхности пирамиды принадлежит точка:

A, B, C, E

6.6

Поверхности пирамиды не принадлежат точки:

A, B, C, E

6 .7

Видимыми на фронтальной проекции

цилиндра являются точки…

1. С и А

2. В и Е

3. А и В

4. В и С

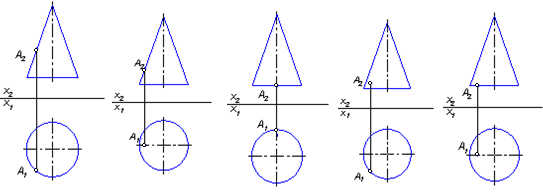

6.8

Точка А принадлежит поверхности конуса на чертеже: 1, 2, 3, 4

1. 2. 3. 4. 5.

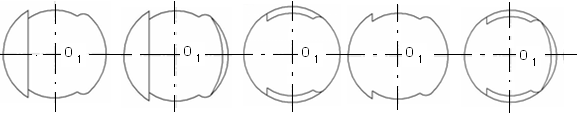

6 .9

На поверхности сферы дана линия.

Горизонтальная проекция этой сферы дана

на чертеже: 1, 2, 3, 4, 5

1. 2. 3. 4. 5.

6 .10 Плоскости Σ(m║n) принадлежат точки:

1. А и С

2. А и В

3. В и Е

4. А и Е

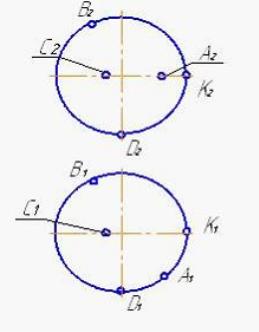

6 .11

Поверхности сферы принадлежат точки:

1. А и К

2. С и В

3. К и С

4. В и D
