4. Чертеж многогранника. Чертеж поверхности вращения.

4.1

Видимость ребер призмы на П₂ верно изображена на чертеже: 1,2, 3, 4

1. 2 . 3. 4.

4.2

Видимость ребер пирамиды на П₁ верно изображена на чертеже: 1, 2, 3, 4

1. 2. 3. 4.

4.3

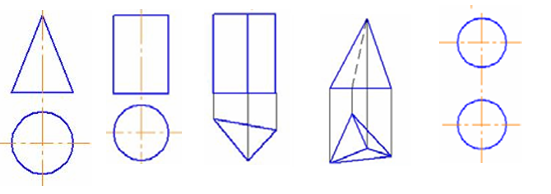

Даны чертежи поверхностей

1. 2. 3. 4. 5.

Вопрос	Ответ
Многогранники изображены на чертеже …	3,4
Поверхность вращения изображена на чертеже …	1,2,5
Цилиндр изображен на чертеже …	2
Конус изображен на чертеже …	1
Призма изображена на чертеже …	3
Пирамида изображена на чертеже …	4
Сфера изображена на чертеже …	5

4.4

Дан чертеж …

1. пирамиды трехгранной

2. плоскости

3. призмы трехгранной

4. цилиндра

5.призмы четырехгранной

4.5

Даны чертежи поверхностей:

1. 2. 3. 4.

5. 6. 7.

Вопрос	Ответ
Пирамида изображена на чертеже …	3
Призма изображена на чертеже …	7
Многогранник изображен на чертеже …	3,7
Поверхность вращения изображена на чертеже …	2
Конус изображен на чертеже …	2
Линейчатая поверхность изображена на чертеже…	2,3,5,7
Цилиндрическая поверхность изображена на чертеже …	5
Плоскость частного положения изображена на чертеже …	1
Плоскость общего положения изображена на чертеже …	4

4.6

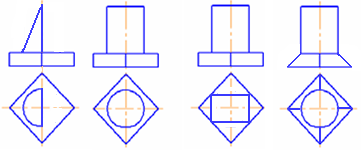

Даны композиции из геометрических фигур:

пирамиды и цилиндра -4

конуса и призмы- 1

цилиндра и призмы - 2

двух призм - 3

1 2 3 4

4 . 7

Грань SAB данной пирамиды - 1

Грань ABС данной пирамиды - 4

Грань SAС данной пирамиды - 3

1. перпендикулярна профильной плоскости проекций

2. принадлежит фронтальной плоскости проекций

3. является плоскостью общего положения

4. параллельна горизонтальной плоскости проекций

ПОЗИЦИОННЫЕ ЗАДАЧИ
