2.3. Особенности автоматизированного проектирования технической документации
При автоматизированном проектировании изделий конструкторские и технологические документы могут быть выполнены в визуальной форме, т.е. читаемые человеком, и в машинной (закодированной) форме, воспринимаемой только техническими средствами. Для документирования в системах автоматизированного проектирования используют различные носители информации: бумагу, магнитные и лазерные диски.
Учитывая неравномерность развития предприятий и различия в оснащенности их средствами САПР, допускается в комплекте документации на изделие иметь:
- документы, выполненные традиционным способом, вручную;
- документы на носителях разного вида;
- документы в визуально воспринимаемой и машинной форме.
Документация, полученная в средствах САПР машинным способом, может быть направлена в соответствующую базу данных, а оттуда — на автоматизированное предприятие по изготовлению и испытанию изделий.
2.4.Схемная документация
В общем объеме КД, выпускаемой в процессе разработки изделий, в том числе ЭА, существенное место занимает схемная документация.
Схема — это графическая конструкторская документация, на которой в виде условных изображений или обозначений показаны составные части изделия и связи между ними.
Схемы применяют при изучении принципа действия механизма, прибора, аппарата при их изготовлении, наладке и ремонте, для понимания связи между составными частями изделия без уточнения особенностей их конструкции. Схемы являются исходным базисом для последующего конструирования отдельных частей и всего изделия в целом.
По виду элементов, входящих в состав изделия, связей между ними и назначения схемы подразделяют на виды (таблица 2.1) и типы (таблица 2.2). В соответствии с обозначениями, приведенными в таблицах, устанавливается код схемы. Так, схема ЭЗ — схема электрическая принципиальная, схема К2 — схема кинематическая функциональная и т.д.
Таблица 2.1. Виды схем |
|
Наименование схемы |
Обозначение |
Электрические Гидравлические Пневматические Газовые Кинематические Вакуумные Оптические Энергетические Комбинированные |
Э Г П X К В Л Р С |
Таблица 2.2. Типы схем |
|
Наименование схемы |
Обозначение |
Структурные Функциональные Принципиальные Соединений (монтажные) Подключения Общие Расположения Объединенные |
1 2 3
4 5 6 7 0 |
При проектировании ЭА используются следующие виды схем:
1) структурные схемы (Э1), определяющие основной состав ЭА и ее функциональные части, их назначение и взаимосвязи. Их разрабатывают на начальных стадиях проектирования ЭА, их используют как для разработки схем других типов, так и для общего ознакомления с ЭА;
2) функциональные схемы (Э2), поясняющие процессы, происходящие в отдельных функциональных частях и узлах ЭА. Они являются основой для разработки принципиальных схем и применяются при наладке, ремонте и эксплуатации ЭА;
3) принципиальные схемы (ЭЗ), определяющие полный состав элементов и связей между ними и дающие полное представление о принципе работы отдельных узлов и устройств ЭА. Эти схемы являются основой для разработки полного комплекта конструкторской документации на ЭА;
4) схемы соединений (Э4), показывающие соединения составных частей ЭА и определяющие провода, жгуты, кабели и другие соединительные изделия, а также места их присоединения и ввода. Их используют как при выпуске КД на ЭА, так и при ее ремонте и эксплуатации;
5) схемы подключений (Э5), показывающие внешние подключения ЭА. Эти схемы используют при монтаже ЭА на месте эксплуатации и при ее ремонте;
6) общие схемы (Э6), определяющие составные части ЭА и соединения их между собой на месте эксплуатации;
7) схемы расположения (Э7), устанавливающие взаимное расположение отдельных устройств ЭА, а также соединяющих их жгутов, кабелей и т.д.
При проектировании схем любых видов необходимо придерживаться правил, изложенных в соответствующих стандартах. Так, для схем цифровой техники схемы электрические выполняются по правилам, установленным Государственными стандартами с использованием условных графических обозначений (УГО).
При большой графической насыщенности чертежей схем допускается делить поле листа на колонки, ряды, зоны или применять метод координат.

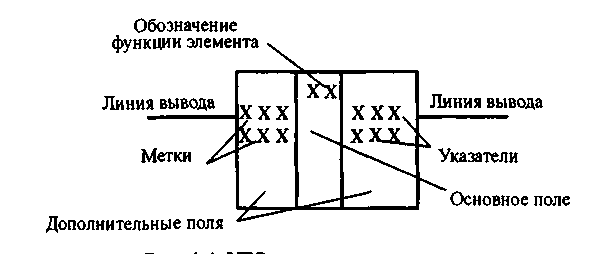

УГО элементов строятся на основе прямоугольника. В общем виде УГО может содержать основное и два дополнительных поля. Размер прямоугольного поля по ширине зависит от наличия дополнительных полей и числа помещенных в них знаков (меток, обозначения функций элемента), по высоте — от числа выводов, интервалов между ними и числа строк информации в основном и дополнительных полях. Согласно стандарту ширина основного поля должна быть не менее 10 мм, дополнительных — не менее 5 мм (при большом числе знаков в метках и обозначении функций элемента эти размеры соответственно увеличивают), расстояние между выводами — 5 мм, между выводом и горизонтальной стороной обозначения — не менее 2,5 мм и кратно этой величине. При разделении групп выводов интервалом величина последнего должна быть не менее 10 мм и кратна 5 мм.
Выводы элементов делятся на:
- входы;
- выходы;
- двунаправленные входы и выходы;
- не несущие информации.
Входы изображают слева, выходы справа, остальные выводы — с любой стороны УГО. При необходимости разрешается поворачивать УГО на 90° по часовой стрелке, располагая входы сверху, а выходы внизу.
Функциональное назначение элемента указывают в верхней части основного поля УГО. Его составляют из прописных букв латинского алфавита, арабских цифр и знаков, записываемых без пробела (число знаков в обозначении функции не ограничивается).
В дополнительных полях условного графического обозначения элементов цифровой техники дается информация о функциональных назначениях выводов, указатели, метки.
Комплектность конструкторских документов
Комплектность КД для каждой стадии разработки КД устанавливает ГОСТ.
На стадии рабочей документации обязательными являются документы:
1. Чертеж детали, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.
2. Сборочный чертеж (СБ), содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки и контроля.
3. Спецификация – это документ, определяющий состав сборочной единицы, комплекса или комплекта.
Виды обязательных проектных документов:
1. Ведомости технического предложения (ПТ), эскизного проекта (ЭП) – содержат перечень надлежащих документов.
2. Пояснительная записка.
3. Чертеж общего вида (ВО).
2.5. Единая система программной документации
1 |
ГОСТ 19.001-77 |
Единая система программной документации. Общие положения |
|
|
|
Область применения: Настоящий стандарт устанавливает целевое назначение, область распространения, классификацию и правила обозначения стандартов, входящих в комплекс Единой системы программной документации (ЕСПД) |
|||
2 |
ГОСТ 19.005-85 |
Единая система программной документации. Р-схемы алгоритмов и программ. Обозначения условные графические и правила выполнения |
|
|
|
Область применения: Настоящий стандарт распространяется на алгоритмы, программы, данные и процессы для вычислительных машин, комплексов, автоматизированных систем и систем обработки информации независимо от их назначения и области применения. Стандарт устанавливает условные графические обозначения элементов и структур Р-схем, а также правила их выполнения автоматическим и (или) ручным способами. Р-схема (R-chart) - нагруженный по дугам ориентированный граф, изображаемый с помощью вертикальных и горизонтальных линий и состоящий из структур (подграфов), каждая из которых имеет только один вход и один выход |
|||
3 |
ГОСТ 19.101-77 |
Единая система программной документации. Виды программ и программных документов |
|
|
|
Область применения: Настоящий стандарт устанавливает виды программ и программных документов для вычислительных машин, комплексов и систем независимо от их назначения и области применения |
|||
4 |
ГОСТ 19.102-77 |
Единая система программной документации. Стадии разработки |
|
|
|
Область применения: Настоящий стандарт устанавливает стадии разработки программ и программной документации для вычислительных машин, комплексов и систем независимо от их назначения и области применения |
|||
5 |
ГОСТ 19.103-77 |
Единая система программной документации. Обозначение программ и программных документов |
|
|
|
Область применения: Настоящий документ устанавливает структуру обозначения программ и программных документов для вычислительных машин, комплексов и систем независимо от их назначения и области применения |
|||
6 |
ГОСТ 19.104-78 |
Единая система программной документации. Основные надписи |
|
|
|
Область применения: Настоящий стандарт устанавливает формы, размеры, расположение и порядок заполнения основных надписей листа утверждения и титульного листа в программных документах, предусмотренных стандартами Единой системы программной документации (ЕСПД), независимо от способа их выполнения |
|||
7 |
ГОСТ 19.105-78 |
Единая система программной документации. Общие требования к программным документам |
|
|
|
Область применения: Настоящий стандарт устанавливает общие требования к оформлению программных документов для вычислительных машин, комплексов и систем независимо от их назначения и области применения и предусмотренных стандартами Единой системы программной документации (ЕСПД) для любого способа выполнения документов на различных носителях данных |
|||
8 |
ГОСТ 19.106-78 |
Единая система программной документации. Требования к программным документам, выполненным печатным способом |
|
|
|
Область применения: Настоящий стандарт устанавливает правила выполнения программных документов для вычислительных машин, комплексов и систем независимо от их назначения и области применения и предусмотренных стандартами Единой системы программной документации (ЕСПД) для печатного способа выполнения. Стандарт не распространяется на программный документ “Текст программы“ |
|||
9 |
ГОСТ 19.201-78 |
Единая система программной документации. Техническое задание. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает порядок построения и оформления технического задания на разработку программы или программного изделия для вычислительных машин, комплексов и систем независимо от их назначения и области применения |
|||
10 |
ГОСТ 19.202-78 |
Единая система программной документации. Спецификация. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает форму и порядок составления программного документа “Спецификация“. Спецификация является основным программным документом для компонентов, применяемых самостоятельно, и для комплексов |
|||
11 |
ГОСТ 19.301-79 |
Единая система программной документации. Программа и методика испытаний. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает требования к содержанию и оформлению программного документа “Порядок и методика испытаний“ |
|||
12 |
ГОСТ 19.401-78 |
Единая система программной документации. Текст программы. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает требования к содержанию и оформлению программного документа “Текст программы“ |
|||
13 |
ГОСТ 19.402-78 |
Единая система программной документации. Описание программы |
|
|
|
Область применения: Настоящий стандарт устанавливает состав и требования к содержанию программного документа “Описание программы“ |
|||
14 |
ГОСТ 19.403-79 |
Единая система программной документации. Ведомость держателей подлинников |
|
|
|
Область применения: Настоящий стандарт устанавливает форму и правила заполнения программного документа “Ведомость держателей подлинников“и обеспечивающие возможность изготовления документа машинным способом |
|||
15 |
ГОСТ 19.404-79 |
Единая система программной документации. Пояснительная записка. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает требования к содержанию и оформлению программного документа “Пояснительная записка“, входящего в состав документов на стадиях разработки эскизного и технического проектов программы |
|||
16 |
ГОСТ 19.501-78 |
Единая система программной документации. Формуляр. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает правила составления программного документа “Формуляр“ |
|||
17 |
ГОСТ 19.502-78 |
Единая система программной документации. Описание применения. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает состав и требования к содержанию программного документа “Общее описание“ |
|||
18 |
ГОСТ 19.503-79 |
Единая система программной документации. Руководство системного программиста. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает требования к содержанию и оформлению программного документа “Руководство системного программиста“ |
|||
19 |
ГОСТ 19.504-79 |
Единая система программной документации. Руководство программиста. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает требования к содержанию и оформлению программного документа “Руководство программиста“ |
|||
20 |
ГОСТ 19.505-79 |
Единая система программной документации. Руководство оператора. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает требования к содержанию и оформлению программного документа “Руководство оператора“ |
|||
21 |
ГОСТ 19.506-79 |
Единая система программной документации. Описание языка. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает требования к содержанию и оформлению программного документа по описанию языка (программирования, управления заданиями, организации вычислительного процесса и т. п.) |
|||
22 |
ГОСТ 19.507-79 |
Единая система программной документации. Ведомость эксплуатационных документов |
|
|
|
Область применения: Настоящий стандарт устанавливает форму и правила заполнения программного документа “Ведомость эксплуатационных документов“, и обеспечивающие возможность изготовления документа машинным способом |
|||
23 |
ГОСТ 19.508-79 |
Единая система программной документации. Руководство по техническому обслуживанию. Требования к содержанию и оформлению |
|
|
|
Область применения: Настоящий стандарт устанавливает требования к содержанию и оформлению программного документа “Руководство по техническому обслуживанию“и распространяется на тестовые и диагностические программы, используемые при обслуживании технических средств |
|||
24 |
ГОСТ 19.601-78 |
Единая система программной документации. Общие правила дублирования, учета и хранения |
|
|
|
Область применения: Настоящий стандарт устанавливает общие правила дублирования, обращения, учета и хранения программных документов, предусмотренных стандартами Единой системы программной документации (ЕСПД), независимо от способа их выполнения |
|||
25 |
ГОСТ 19.602-78 |
Единая система программной документации. Правила дублирования, учета и хранения программных документов, выполненных печатным способом |
|
|
|
Область применения: Настоящий стандарт устанавливает правила дублирования, учета и хранения программных документов, предусмотренных Единой системой программной документации (ЕСПД) и выполненных печатным способом |
|||
26 |
ГОСТ 19.603-78 |
Единая система программной документации. Общие правила внесения изменений |
|
|
|
Область применения: Настоящий стандарт устанавливает общие правила внесения изменений в программные документы, предусмотренные стандартами Единой системы программной документации (ЕСПД), независимо от способа их выполнения на различных носителях данных |
|||
27 |
ГОСТ 19.604-78 |
Единая система программной документации. Правила внесения изменений в программные документы, выполненные печатным способом |
|
|
|
Область применения: Настоящий стандарт устанавливает правила внесения изменений в программные документы, предусмотренные стандартами Единой системы программной документации (ЕСПД) и выполненные печатным способом |
|||
28 |
ГОСТ 19.701-90 |
Единая система программной документации. Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения |
|
|
|
Область применения: Настоящий стандарт распространяется на условные обозначения (символы) в схемах алгоритмов, программ, данных и систем и устанавливает правила выполнения схем, используемых для отображения различных видов задач обработки данных и средств их решения. Стандарт не распространяется на форму записей и обозначений, помещаемых внутри символов или рядом с ними и служащих для уточнения выполняемых ими функций Нормативные ссылки: ГОСТ 19.002-80 ГОСТ 19.003-80 |
|||
