4. Системные факторы построения рэс

В данной теме речь пойдет о содержании действий в процессе разработки конструкции РЭС, причем подробному анализу подвергается только начальный этап проектирования. Очевидно, что началом действий проектирования в любом случае должен стать этап подготовки исходных данных (априорной информации) о проекте. Подготовка включает в себя сбор и систематизацию информации в виде технического задания (ТЗ) на разработку. ТЗ по сути является документом, который должен учесть все факторы, влияющие на результат - конструкцию РЭС.

4.1. Состав и этапы разработки технического задания (тз)

Из ГОСТа известно, что ТЗ представляет собой документ, устанавливающий основное назначение и показатели качества изделия, технико-экономические и специальные требования, предъявляемые к разрабатываемому изделию, объему, стадиям разработки и составу конструкторской документации (КД).

4.1.1. Заявка на разработку

ТЗ выполняется на основе исходного документа-заявки на разработку.

Рисунок 4.1 – Этапы разработки ТЗ

В заявку на разработку входят следующие исходные данные:

- назначение изделия;

- предполагаемый изготовитель;

- ориентировочная потребность в изделии;

- стоимость разработки и сроки;

- технико-экономическое обоснование;

- основные требования и условия эксплуатации.

ПРИМЕР. Заявка на разработку конструкции микроэлектронного аппарата (МЭА) в рамках конструкторско-деловой игры "Синтез и принятие решений при конструировании МЭА".

Назначение МЭА: контрольно-измерительная.

Необходимое число аппаратов: серия 1000 штук в год.

Стоимость разработки и сроки: 2-я группа РЭС по стоимости; время разработки: два учебных семестра.

Основные требования:

- условия эксплуатации: бортовые (самолетные).

- показатели качества: объем V; масса М; вероятность безотказной работы Р;

Технико-экономическое обоснование - отсутствует.

Изготовитель - отсутствует.

4.1.2. Структура и содержание тз

При разработке ТЗ исходные данные, содержащиеся в заявке, получают существенное развитие и перекрестную оценку специалистов различных служб в процессе согласования с ними текста ТЗ.

Содержание ТЗ представляет собой объединение следующих исходных данных:

• совокупность требований к изделию (технических, экономических, производственных и др.);

• необходимые стадии разработки и сроки прохождения стадий;

• состав КД (ГОСТ 15.001-73).

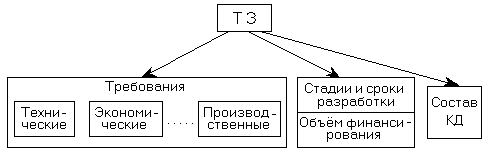

Рисунок 4.2 – Состав ТЗ

Особое место в ТЗ занимает раздел технических требований (ТТ). Он обычно содержит десять подразделов.

В подразделе 1 "Состав изделия и требования к конструктиву устройства" приводится, как правило, восемь пунктов:

1. наименование, число и назначение основных частей;

2. конструкторские требования (габариты, установочные, присоединительные размеры и др.);

3. масса;

4. требования по охране окружающей среды;

5. требования взаимозаменяемости;

6. требования устойчивости к моющим средствам;

7. требования помехозащищенности и предотвращения выделяемых помех;

8. требования к ЗИП по виду (одиночный или групповой) и составу.

В подразделе 2 "Показатели назначения" указываются радиотехнические параметры функционирования: мощность, чувствительность, разрешающая способность и другие.

В подразделе 3 "Требования надежности" включает в себя требования долговечности, безотказности, сохраняемости и ремонтопригодности.

Подраздел 4 "Требования технологичности" регламентирует показатели технологичности (производственной и эксплуатационной).

В подразделе 5 "Требования к уровню унификации и стандартизации" устанавливаются минимальные показатели, которые должны быть достигнуты в конструкции по данным показателям.

В подразделе 6,7 и 8 указываются требования безопасности, эстетические и эргономические, требования к патентной частоте.

В подразделе 9 "Условия эксплуатации" должны быть предусмотрены следующие пункты:

1. условия, в которых конструкция должна быть работоспособной;

2. допустимые кратковременные воздействия климатических факторов;

3. механические воздействия;

4. виды обслуживания (постоянное или периодическое, необслуживаемое исполнение), необходимое количество и квалификация персонала.

Подраздел 10 "Указание к упаковке, транспортированию и хранению" содержит перечень допустимых транспортных средств, условия и сроки хранения.

Кроме ТТ в ТЗ входят экономические и производственные требования:

• вид производства (единичное, мелкосерийное, крупносерийное, массовое);

• группа изделия по стоимости разработки и производства (1 - минимальная стоимость, например, бытовая аппаратура; 2 - промежуточная; например, связное РЭС; 3 - стоимость не имеет решающего значения, важнее функциональные характеристики; например РЭС специального назначения);

• ограничения на применяемые материалы, комплектующие и др.;

• требования унификации и стандартизации.

Анализируя ТЗ в целом, следует отметить, что отдельные разделы могут в задании не назначаться, если конструкция не очень сложная или проводится модернизация, не связанная с принципиальными изменениями.

В практике конструирования РЭС чаще приходится иметь дело с частными техническими заданиями (ЧТЗ) на отдельные составные части РЭС, которые разрабатываются различными подразделениями в ходе параллельного конструирования. ЧТЗ имеют такую же структуру, но обычно составляются в сокращенном объеме по сравнению с общим ТЗ в отношении экономических и производственных требований.

Объем технических требований в ЧТЗ должен быть более подробным и включать в себя дополнительные данные. Разработку ЧТЗ обычно выполняют на проектных стадиях, когда становятся известными дополнительные данные, вытекающие из взаимосвязи составных частей.
