18. Классификация катушек индуктивности. Схема замещения индуктивности.
Катушки индуктивности в зависимости от их назначения можно разделять на три группы:
1. катушки контуров;2. катушки связи; 3. дроссели высокой частоты.
Катушки контуров могут быть с постоянной индуктивностью и с переменной индуктивностью. Последние называются вариометры.

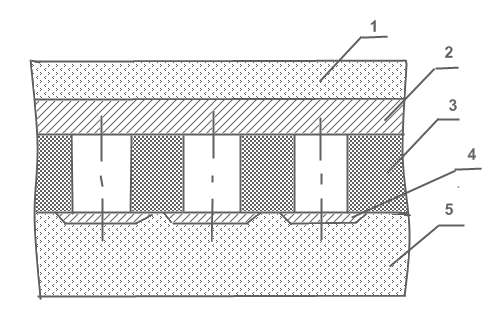

По конструктивному признаку катушки индуктивности могут быть разделены на однослойные и многослойные; экранированные и неэкранированные; без сердечников и катушки с магнитными и немагнитными сердечниками; цилиндрические; плоские; печатные. В отличие от резисторов и конденсаторов катушки индуктивности являются не стандартизированы.
Рассмотрим схему замещения катушки индуктивности.
L – индуктивность катушки, включая выводы;
СL – собственная емкость катушки индуктивности, обусловлена наличием обмотки выводов, сердечника и экрана;
RCL – сопротивление, связанное с потерями в емкости (сопротивление потерь);
RL – сопротивление, связанное с потерями в самой катушки (потери в проводах, диэлектрике, сердечнике, экране).
20. Материалы магнитных сердечников катушек индуктивности.
Катушки индуктивности без сердечников мало пригодны для микроминиатюризации, для получения малогабаритных катушек высокой добротности применяют магнитные сердечники. Катушки с сердечником имеют меньшее число витков при заданной индуктивности, малую длину провода и меньшие массогабаритные характеристики. Ценным свойством катушек индуктивности с магнитным сердечником является возможность подстройки, т.е. изменение индуктивности в небольших пределах, осуществляемое перемещением сердечника. Также катушки нашли широкое применение в телевидение, радиоприемниках, радиопередатчиках.
Материалы
магнитных сердечников. Сердечники
катушек изготавливаются из
магнитодиэлектриков и ферритов.
Рассмотрим магнитодиэлектрики.
Магнитодиэлектрики получают из альсифера
( Al,
Si,
Fe)
и карбонильного железа. Магнитодиэлектрический
альсифер получается прессованием
порошка из сплава альсифер (кремний,
алюминий, железо) с диэлектриком бакелитом
(смесь фенола и формальдегида –
синтетическая смола). Имеют начальную
магнитную проницаемость μ0,
от 6 до 100ед., f
200МГц.
Магнитодиэлектрическое карбонильное
железо получается прессованием
порошкообразного карбонильного железа
с бакелитом стерролом или алюминопластом.
Свойства и область применения
магнитодиэлектриков зависит от размера
металлических зерен. Например, карбонильное
железо марки Р-2 с диаметром зерен 2мкм,
предназначен для катушек работающих в
УКВ диапазоне; Р-8: диаметр 8мкм, предназначен
для катушек работающих на длинных и
средних волнах.
Ферриты – образуются
обжигом прессованной смеси из солей
или окислов таких металлов как никель
Ni,
марганец Mn,
литий Li,
медь Cu,
свинец Pb,
цинк Zn,
кадмий Cd
и окислов железа (Fe2O3).
Ферриты представляют полупроводниковую
керамику с высокой магнитной проницаемостью
μ0
4000ед.
и удельным сопротивлением до 108Ом·м.
Последнее обеспечивает малые потери
на вихревые токи даже на сверх высоких
частотах. Свойство ферритов зависит от
температуры при t
80
200°С
магнитные свойства
феррита пропадают. Недостатком является
гигроскопичность и подверженность
старению (μ0
изменяется на 1% в год). Из-за их достоинств
ферриты получили очень широкое применение.
Например, никель цинковые (Ni-Zn)
ферриты обладают удовлетворительными
характерами в достаточно большом
диапазоне широт. В контурах длинных и
средних волн применяются ферриты с
магнитной проницаемостью μ0
600
2000.
В контурах коротких волн μ0
50
200,
в контурах УКВ
μ0
5
25.
Применение ферритов позволяет
изготавливать миниатюрные катушки с
высокой добротностью. Если предположить,
что в сердечнике нет потерь, то добротность
в катушке с сердечником:
Qc
= μc·Q,
где Q
– добротность катушки без сердечника,
μс
– действующая магнитная проницаемость.
,
где Lc – индуктивность катушки с сердечником, L – индуктивность катушки без сердечника.
С учетом потерь в сердечнике добротность катушки с сердечником:
Qc
≈
·Q.
