4.2.Прием сигналов чм
Частотные детекторы выполняют функции, противоположные функциям модулятора, т.е. обеспечивают выделение передаваемой информации из частотно-модулированного сигнала.
Рис. 4.11

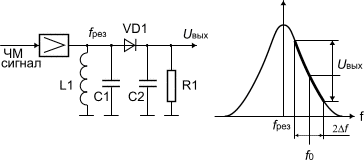

Часто эта операция производится в два этапа (рис. 4.11,а). На первом этапе частотно-модулированный сигнал преобразуется в амплитудно-модулированный, а на втором этапе - осуществляется амплитудное детектирование. Первый этап можно выполнить, подавая ЧМ сигнал на частотно-зависимый четырехполюсник (ЧЗЧ), с неравномерной частотной характеристикой. Часто в качестве такого четырехполюсника применяется параллельный резонансный контур. Схема частотного детектора для этого случая может выглядеть как показано на рис. 4.12. В схеме контур расстроен относительно частоты f0 так, чтобы ЧМ сигнал попадал на один из скатов характеристики. Видно, что при изменении частоты выходное напряжение будет меняться и, следовательно, ЧМ сигнал получит и амплитудную модуляцию, из которой полезный выходной сигнал выделится амплитудным детектором, образованным элементами VD1, R1, C2. Однако линейность подобного устройства будет невысокой и на практике применяется более совершенная схема с двумя расстроенными контурами (рис. 4.13).
Рис.
4.12
В этой схеме один контур настроен на частоту ниже f0 (f1), а другой- симметрично выше (f2). Сигналы, продетектированные диодами VD1 и VD2, складываются таким образом, чтобы результирующая характеристика устройства получилась такой, какая показана на рис. 3.14. Подбирая частоты f1 и f2 и регулируя добротности контуров при помощи резисторов R1 и R2 можно добиться компенсации нелинейных искажений детектора так, что коэффициент нелинейных искажений не будет превышать 0.05-0.1 % при девиации частоты 4-5 МГц. Схема частотного детектора с расстроенными контурами сильно реагирует на паразитную амплитудную модуляцию и поэтому перед детектором требуется устанавливать высококачественные ограничители амплитуд.
Рис. 4.13
Рис. 4.14
4.3. Прием сигналов оп
Структура частного приема однополосного сигнала определяется в первую очередь видом принимаемого сигнала с АОМ. Передача может вестись как по верхней боковой, так и по нижней боковой полосам частот. Прием однополосных сигналов может осуществляться при наличии колебаний несущей частоты и без них. Это вызывает ряд особенностей детектирования таких сигналов.
Если сигнал с АОМ подать на вход амплитудного детектора, то огибающая выходного сигнала не будет соответствовать огибающей модулирующего сигнала, поскольку однополосная модуляция по существу представляет собой сложный вид амплитудно-частотной модуляции.

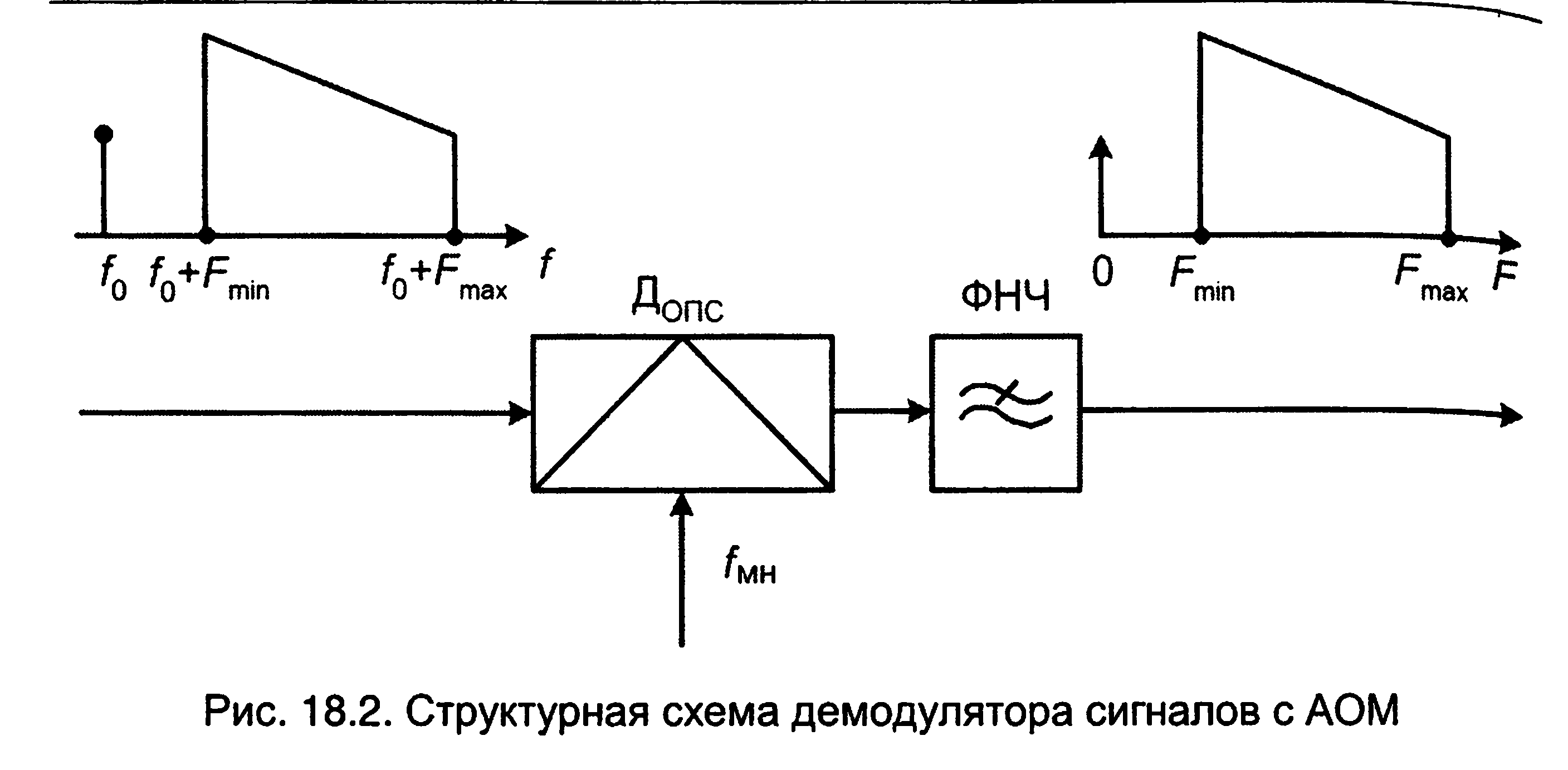

При формировании однополосного сигнала модулирующий сигнал фактически поднимается из низкочастотной области в высокочастотную посредством преобразования частоты. Следовательно для демодуляции сигналов с АОМ, необходимо выполнить обратное преобразование частоты, как показано на рис.4.15.
Рис. 4.15.
Иными словами процесс демодуляции однополосного сигнала представляет собой преобразование частоты на нулевую промежуточную частоту. Поэтому простейшим и наиболее распространенным методом детектирования однополосных сигналов является метод гетеродинного детектирования.
Высокочастотное колебание частотой fмн, подаваемое на демодулятор сигнала с АОМ, называется местной или восстановленной несущей.К ней предъявляется ряд требований, в частности частота восстановленной несущей должна точно совпадать с преобразованной частотой подавленной несущей в передатчике.

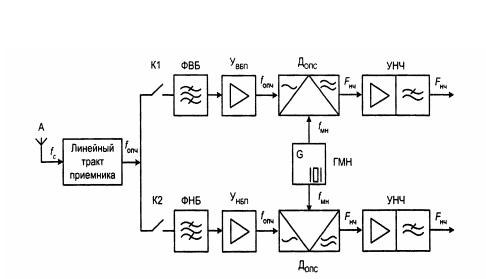

Рис. 4.16. Схема двухканального приема однополосного сигнала
