1. Домашнее задание

1.1. Исходя параметров элементов R, L для лабораторного стенда выбрать сопротивление R= R₃ и индуктивность L= L₅ и рассчитать постоянную времени _L.

1.2. Записать аналитические выражения и построить графики напряжений на сопротивлении и индуктивности при воздействии прямоугольного видео-импульса амплитудой 1В и длительностью _И1=0.5_L, _И2=_L, _И3=2_L, _И4 =4_L.

1.3. Построить графики напряжений на сопротивлении и индуктивности при включении на вход радиоимпульса длительностью _И4 =4_L, частотой заполнения f=1/T=1/_L для четырех значений начальной фазы заполнения , /4, -/4, -/2, (arctg( )).

Примечание: при расчётах по пп.1.1 - 1.3 необходимо учесть внутреннее сопротивление генератора прямоугольных импульсов R_i=30 Ом, также сопротивление потерь индуктивности R_L = 30 Ом, включенные последовательно с R₃.

2. Лабораторное задание

2.1. С помощью переключателей лабораторного стенда собрать схему (рис.1.11).

Рис.1.11

2.2. С помощью клавиатуры ПК задать импульсный сигнал на входе RL -цепи с параметрами, соответствующими п. 1.2, домашнего задания и после режима “ считывания “ зарисовать графики напряжений на индуктивности в каждом случае в отдельности либо вывести их на печать на принтер.

Примечание: период повторения прямоугольных импульсов задать равным 8 _L.

2.3. Поменять в схеме (рис.1.11) R₃ на L₁=L₅, а L₅ на R₅=R₃, повторить измерения по п.2.2.

2.4. Собрать схему (рис.1.11). Задать на входе цепи радиоимпульс с параметрами, соответствующими п.1.3, домашнего задания, и провести регистрацию напряжений на индуктивности в каждом случае в отдельности, аналогично п.2.2.

2.5. Собрать схему по п.2.3, повторить регистрацию напряжений на сопротивлении аналогично п.2.4.

3. Содержание отчёта

3.1. Результаты выполнения домашнего задания в виде аналитических выражений и графиков напряжений на элементах.

3.2. Структурные схемы экспериментов.

3.3. Снятые графики напряжений по пп. 2.2, - 2.5.

3.4. Краткие выводы по работе с анализом причин расхождения расчётных и экспериментальных данных.

4. Контрольные вопросы

4.1. Как изменяются кривые тока и напряжения на элементах при изменении величин R и L в два раза? (Нарисовать зависимость тока и напряжения на элементах от времени при увеличении или уменьшении R, L в два раза при включении в цепь постоянной или гармонической ЭДС).

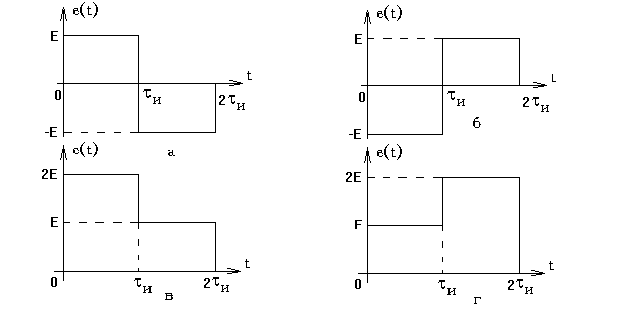

Рис.1.12

4.2. Нарисовать отклики RL-цепи на воздействия, показанные на рис.1.12 для _И=_L и _И=4_L.
