Бланк задания для выполнения упражнения "Свободное кручение прямого призматического стержня"

Исходные данные для расчёта:

Фамилия	a, м	b, м	c, м	М1n, кНм	М2n, кНм	М3n, кНм	m, кНм/м	R, МПа	E, МПа	ν	f	[], рад/м
Авдеев А.	0.4	0.5	0.3	5	4	3	4.5	200	200000	0.25	1.2	0.008	0.9	1.5	0.04

Рис. 1	Рис. 2

Требуется:

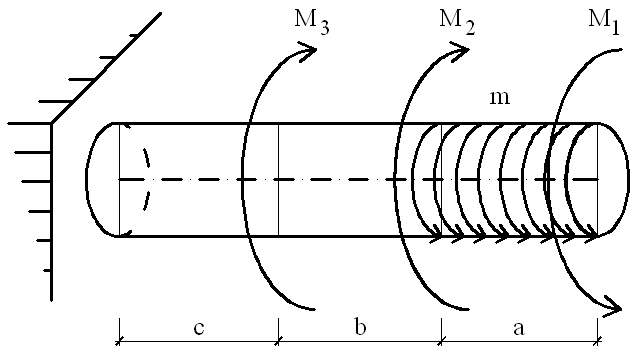

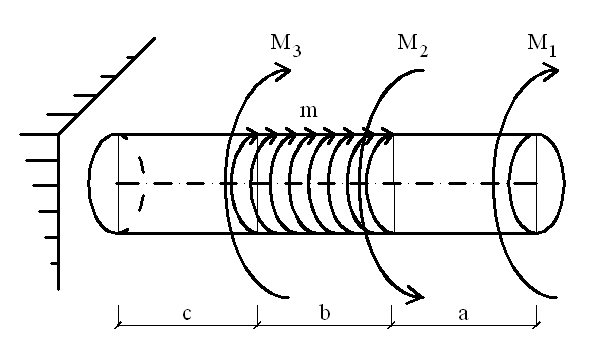

1. Для стержня, приведённого на рис. 1, построить эпюру крутящих моментов .

2. Из условия прочности с использованием гипотезы наибольших касательных напряжений и условия жёсткости определить диаметр d стержня сплошного круглого сечения. Для дальнейшего расчёта следует принять наибольшее из двух найденных значение диаметра.

3. Построить эпюру углов закручивания для стержня сплошного круглого сечения с принятым диаметром.

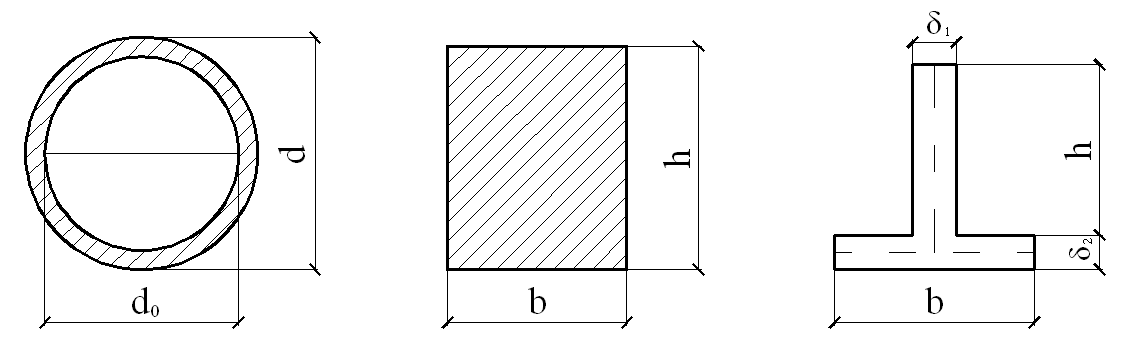

4. Из условия прочности и жёсткости определить допускаемые крутящие моменты и для стержней, поперечные сечения которых приведены на рис. 2. Размеры поперечных сечений определяются из условия равенства площадей указанных сечений и площади стержня сплошного круглого сечения.

5. По найденным значениям допускаемых крутящих моментов и оценить рациональность форм поперечных сечений.

Бланк задания для выполнения упражнения "Свободное кручение прямого призматического стержня"

Исходные данные для расчёта:

Фамилия	a, м	b, м	c, м	М1n, кНм	М2n, кНм	М3n, кНм	m, кНм/м	R, МПа	E, МПа	ν	f	[], рад/м
Алашников	0.4	0.5	0.3	4	2	5	2.5	200	200000	0.25	1.2	0.008	0.9	1.5	0.04

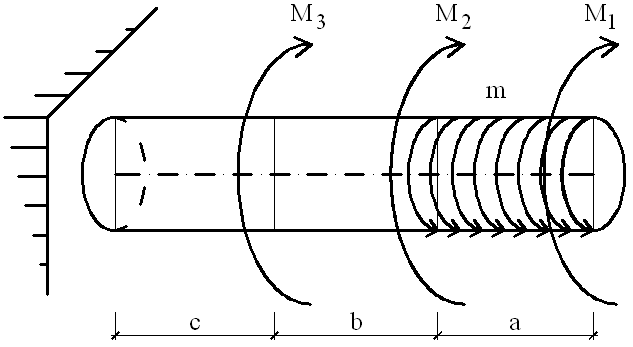

Рис. 1	Рис. 2

Требуется:

1. Для стержня, приведённого на рис. 1, построить эпюру крутящих моментов .

2. Из условия прочности с использованием гипотезы наибольших касательных напряжений и условия жёсткости определить диаметр d стержня сплошного круглого сечения. Для дальнейшего расчёта следует принять наибольшее из двух найденных значение диаметра.

3. Построить эпюру углов закручивания для стержня сплошного круглого сечения с принятым диаметром.

4. Из условия прочности и жёсткости определить допускаемые крутящие моменты и для стержней, поперечные сечения которых приведены на рис. 2. Размеры поперечных сечений определяются из условия равенства площадей указанных сечений и площади стержня сплошного круглого сечения.

5. По найденным значениям допускаемых крутящих моментов и оценить рациональность форм поперечных сечений.

Бланк задания для выполнения упражнения "Свободное кручение прямого призматического стержня"

Исходные данные для расчёта:

Фамилия	a, м	b, м	c, м	М1n, кНм	М2n, кНм	М3n, кНм	m, кНм/м	R, МПа	E, МПа	ν	f	[], рад/м
Астахова Н.	0.3	0.5	0.3	3	4	2	3.5	200	200000	0.25	1.2	0.008	0.9	1.5	0.04

Рис. 1	Рис. 2
