3.2 Порядок выполнения контрольной работы № 2

Образец выполнения контрольной работы № 2 показан на рисунке 14. Варианты конту­ров деталей студенты выбирают на рисунке 15. Варианты лекальных кривых – по таблице 4 и рисункам 9 – 13. Чертеж выполняется на листе формата А3 в следующем по­рядке: вначале на листе наметьте место для контура детали и лекальной кривой, затем выполните контур детали. Построения начните с проведения осей симметрии, затем на­метьте центры окружностей, проведите окружности и прямые линии, затем сопряжения. Построив контур детали, проведите выносные и размерные линии, укажите размерные числа. Затем выполните лекальную кривую в тонких линиях. Перед обводкой проверьте чертеж, удалите лишние линии. Обведите чертеж и подпишите.

Таблица 4 – Варианты к контрольной работе № 2

Вариант

Рисунок

l1, мм

l2, мм

1

9

70

50

2

10

60

80

3

11

30

-

4

12

50

100

5

13

70

-

6

9

80

60

7

10

70

90

8

11

40

-

9

12

50

110

10

13

80

-

4 Контрольная работа № 3

Содержание листа. На листе № 3 выполняются изображения условных обозначений материалов с поясняющими надписями.

Цель задания: изучить обозначения условных материалов в разрезах.

4.1 Методические указания к контрольной работе № 3

Очень часто в машиностроении и строительстве возникает необходимость пока­зать на чертеже материал, из которого изготовлена та или иная конструкция или деталь. Такие задачи решаются с помощью условных обозначений. Это позволяет, не используя дополнительных пояснений, сделать чертеж более информативным.

Обозначения различных материалов регламентируются ГОСТом 2.306–68, кото­рый устанавливает графические обозначения различных материалов в сечениях, разрезах и на фасадах, а также правила их нанесения на чертежи всех отраслей промышленности и строительства. Графические обозначения для самых распространенных в промышлен­ности и строительстве материалов приведены в таблице 5. Стандартом допускается ис­пользование дополнительных обозначений материалов, не указанных в таблице 5, при условии их пояснения на чертеже.

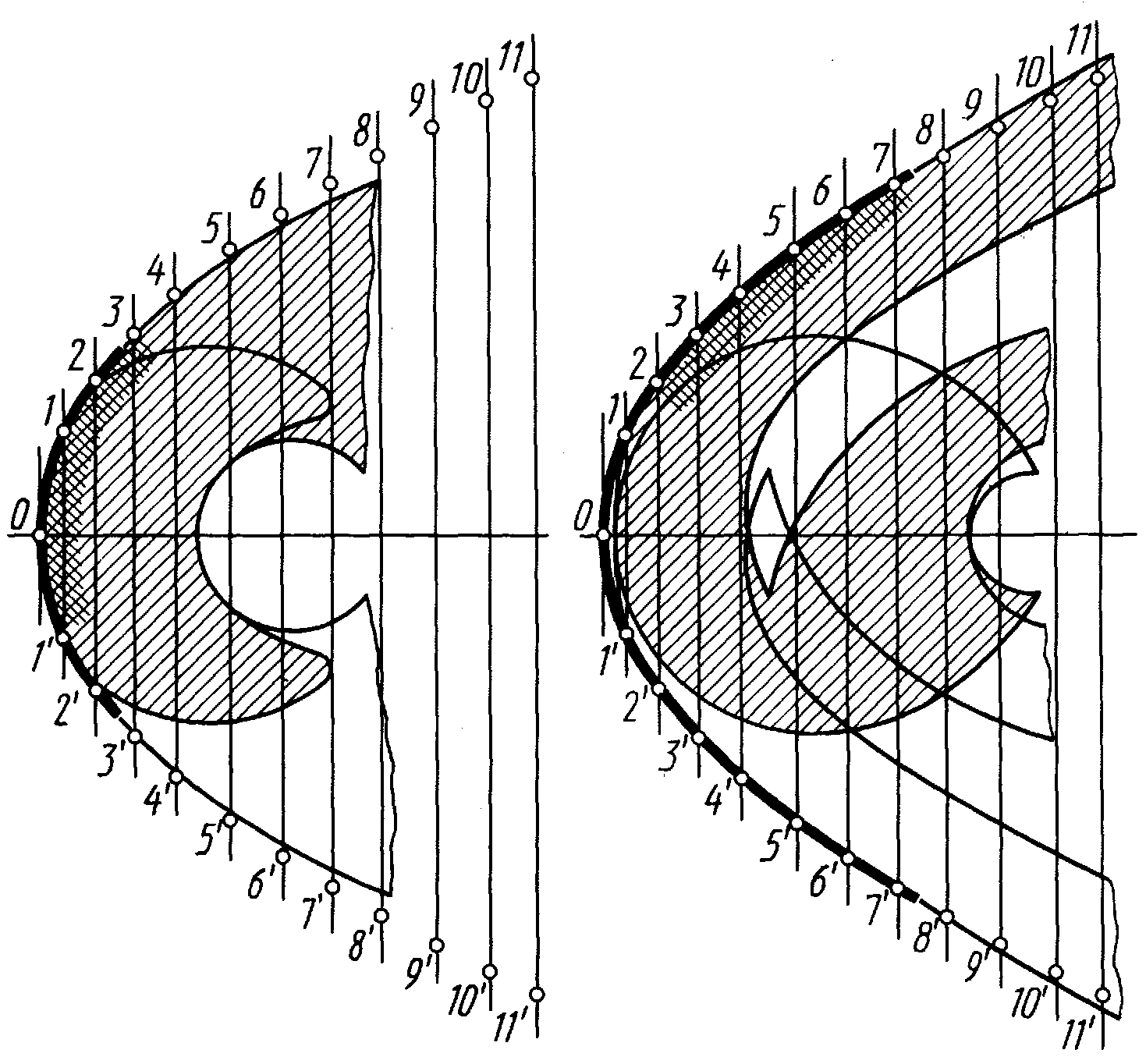

Рисунок 8 – Проведение кривой по лекалу

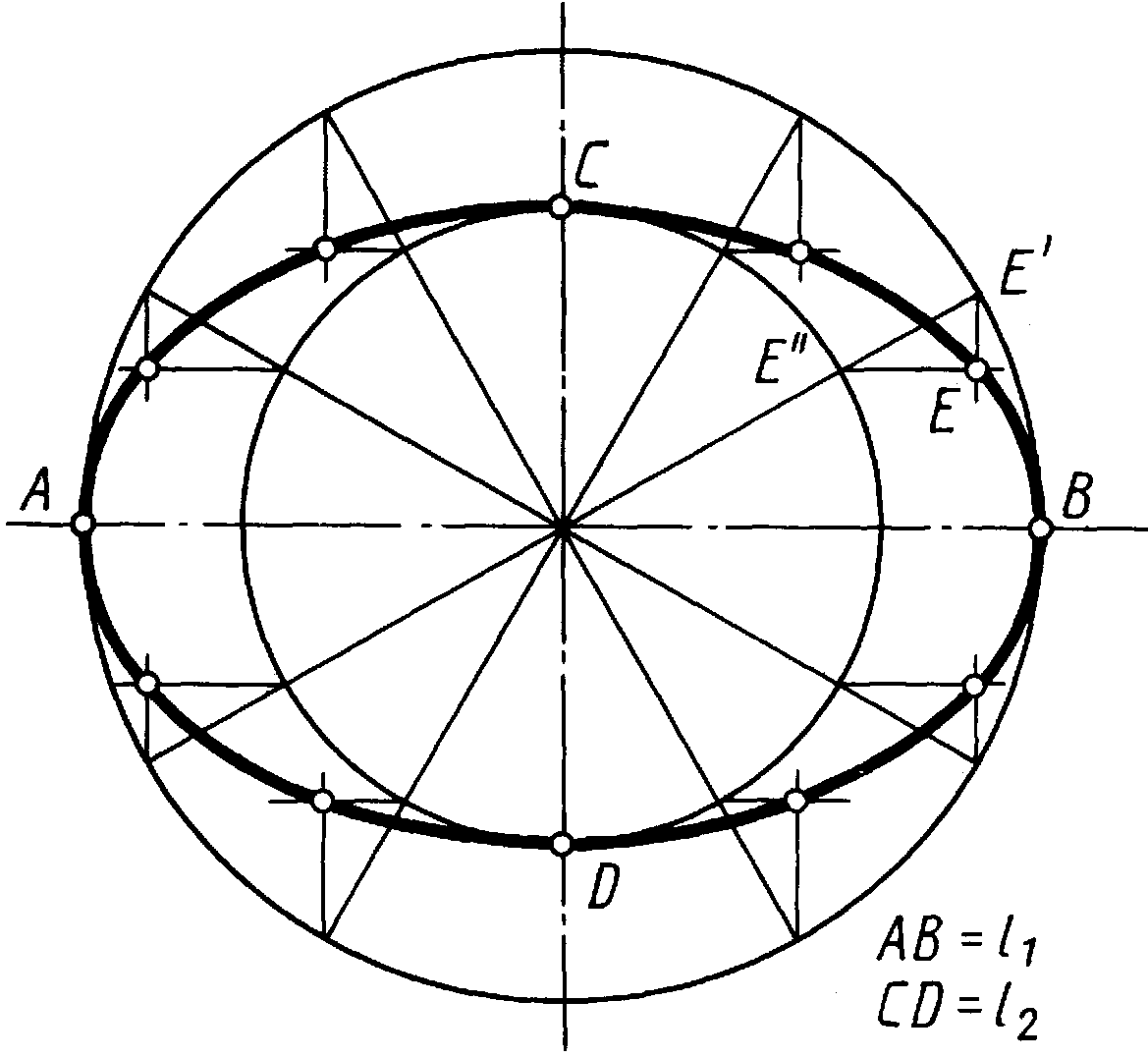

Рисунок 9 – Построение эллипса

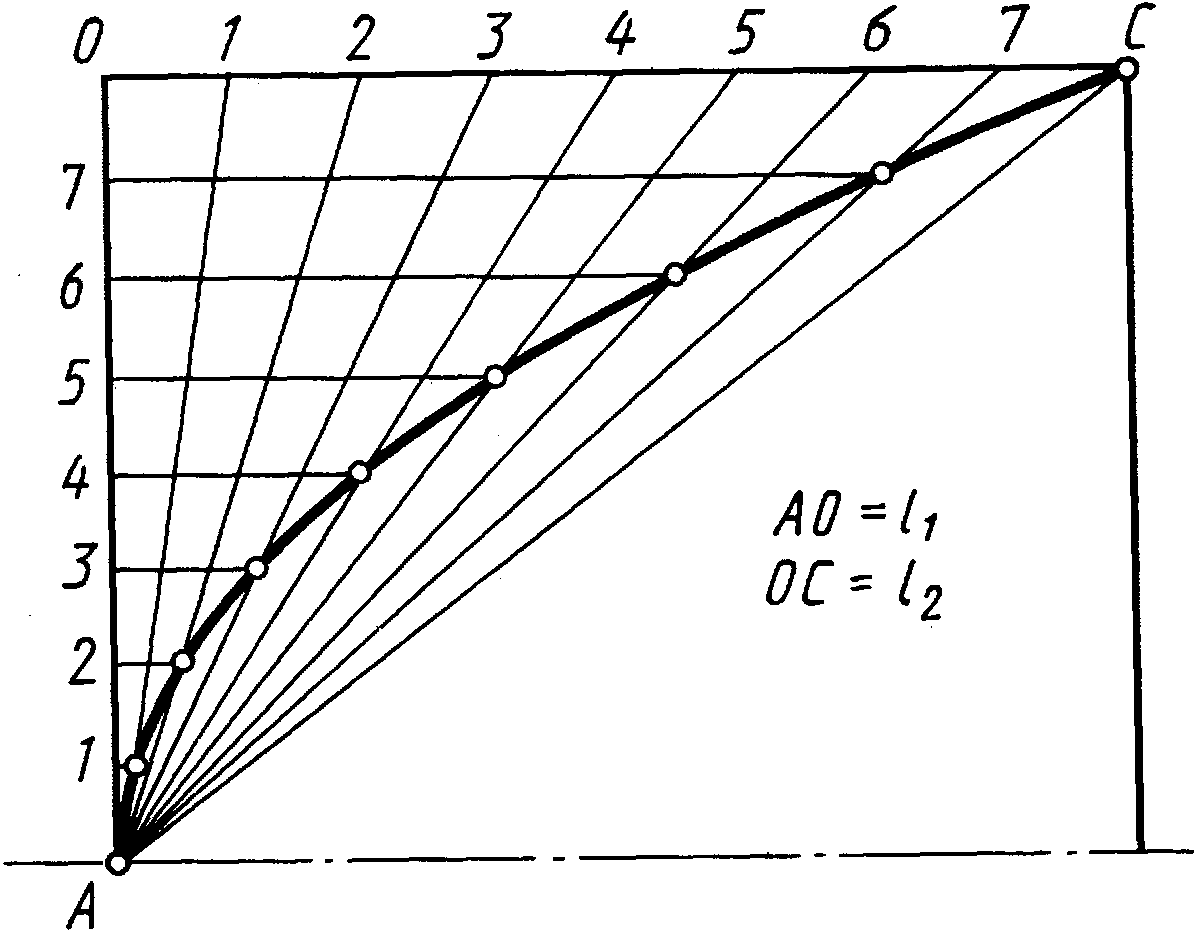

Рисунок 10 – Построение параболы

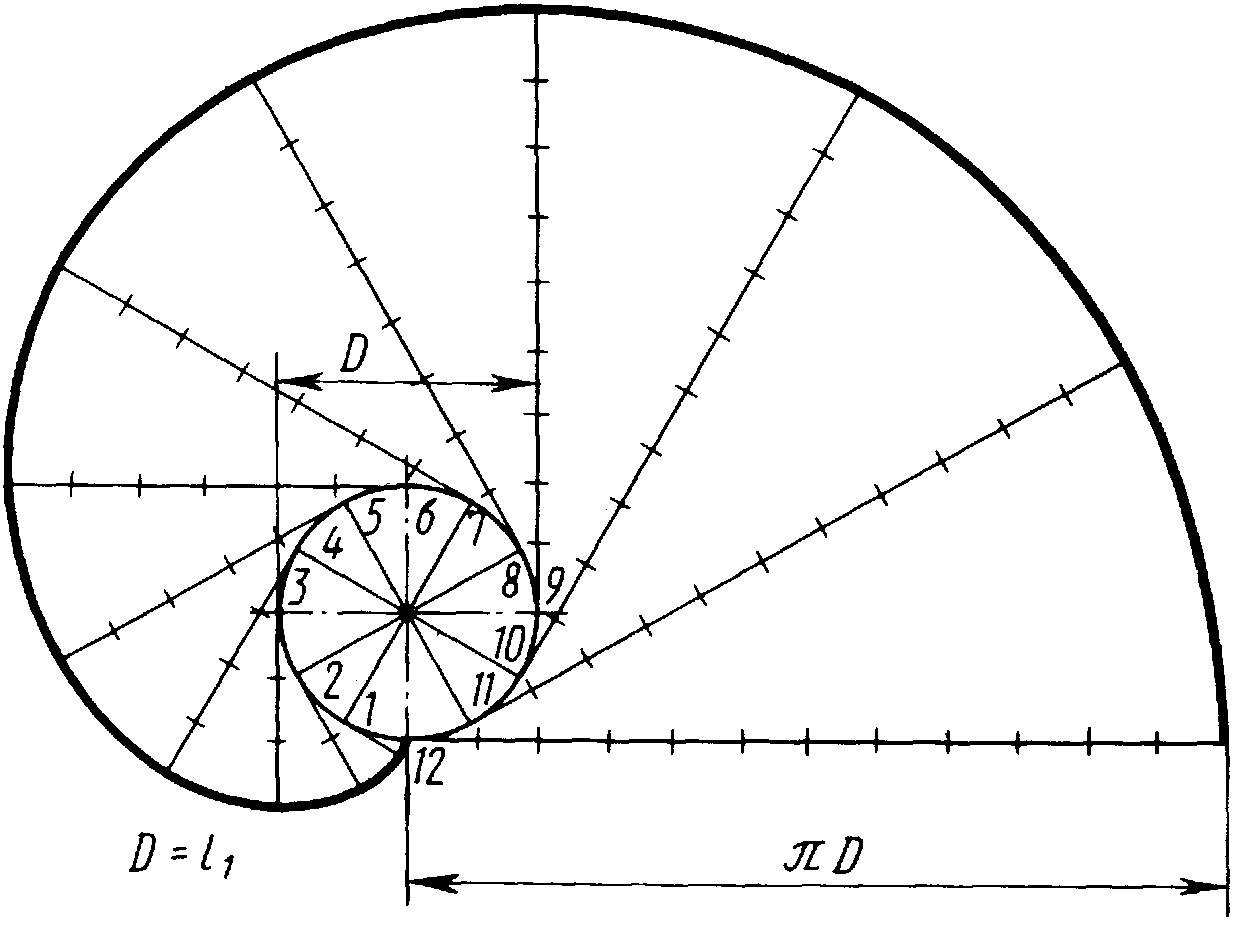

Рисунок 11 – Построение эвольвенты

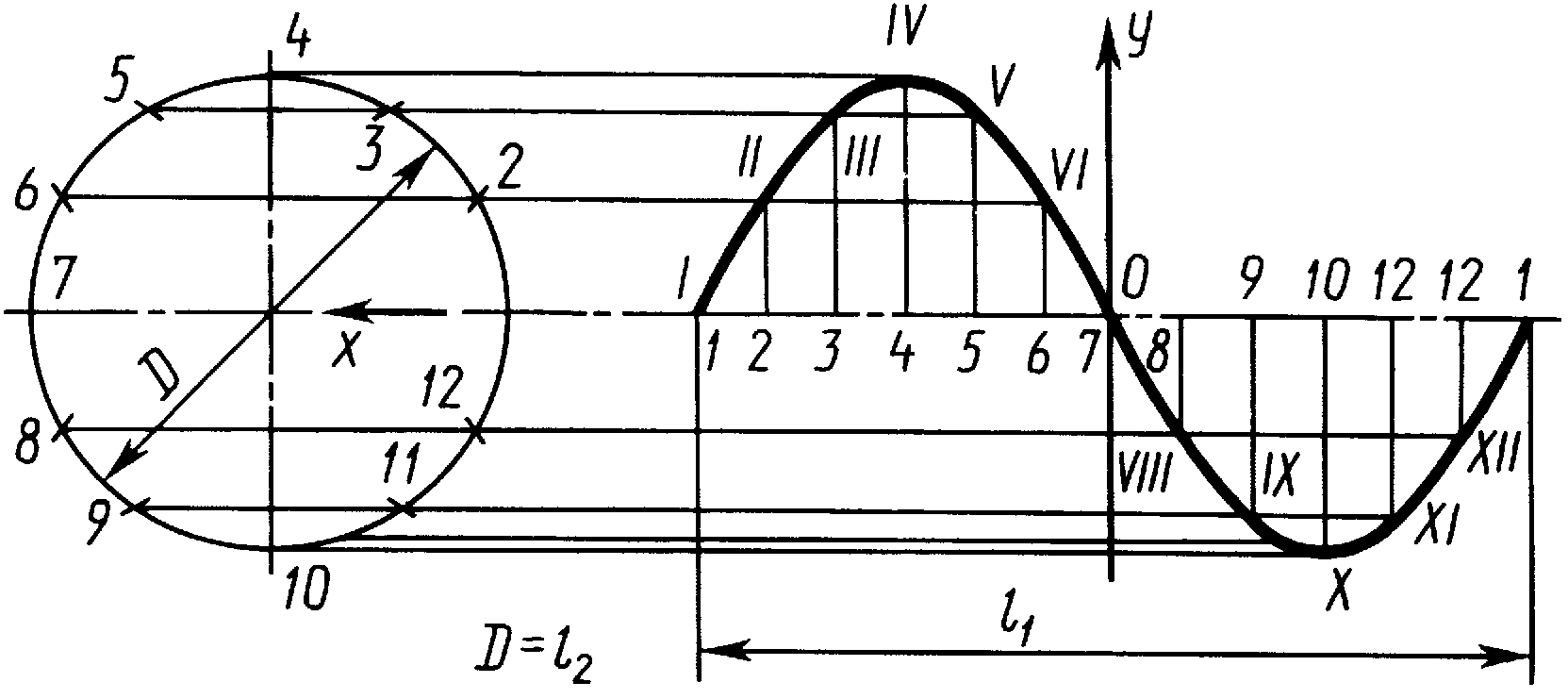

Рисунок 12 – Построение синусоиды

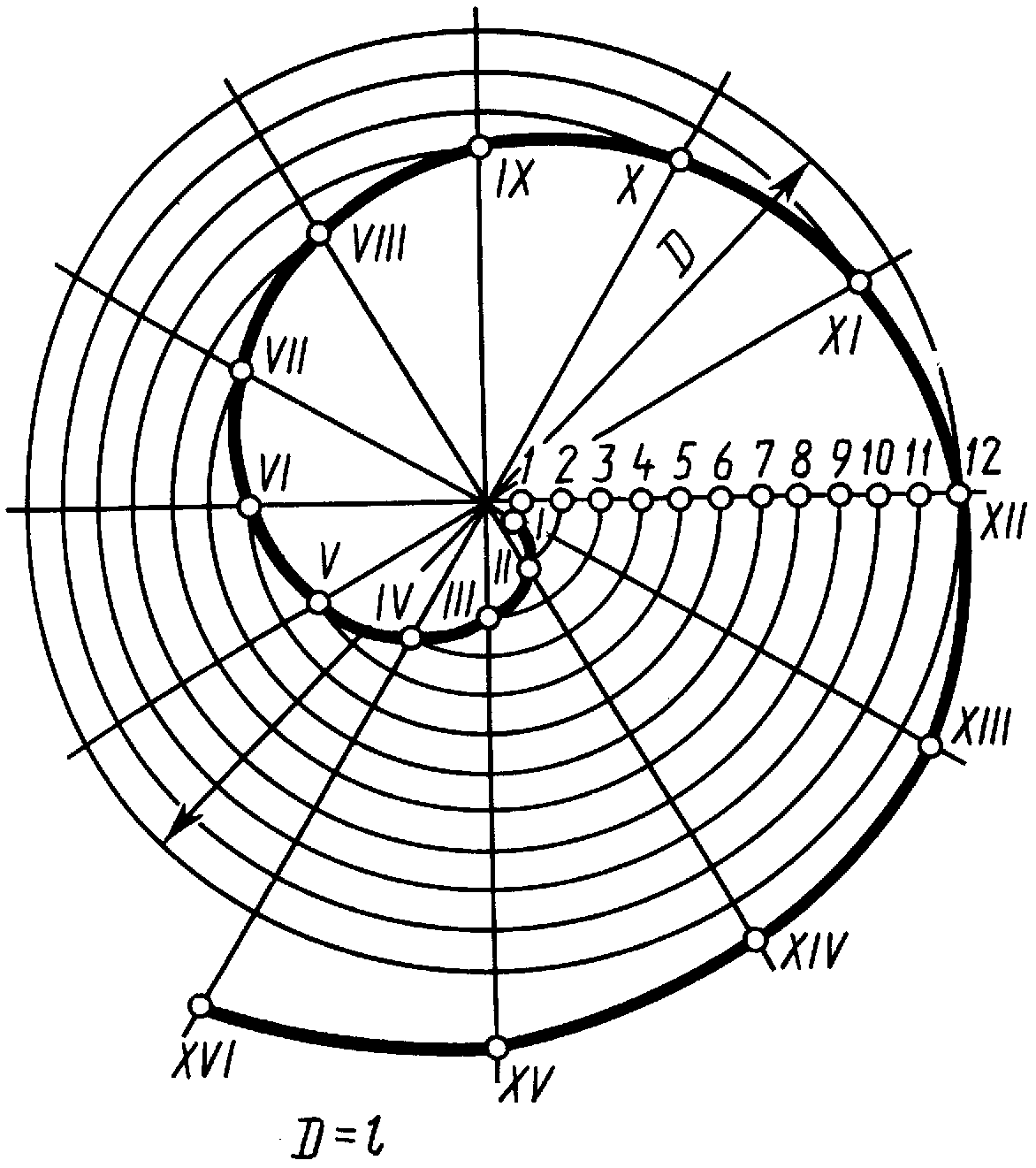

Рисунок 13 – Построение спирали Архимеда

4.2 Порядок выполнения листа № 3

Образец листа № 3 показан на рисунке 16. Чертеж выполняется на формате А3. На листе располагаются примеры всех обозначений материалов, показанных в таблице 5, с поясняющими надписями. Основная надпись выполняется в последнюю очередь.

Рисунок 14 – Образец листа № 2

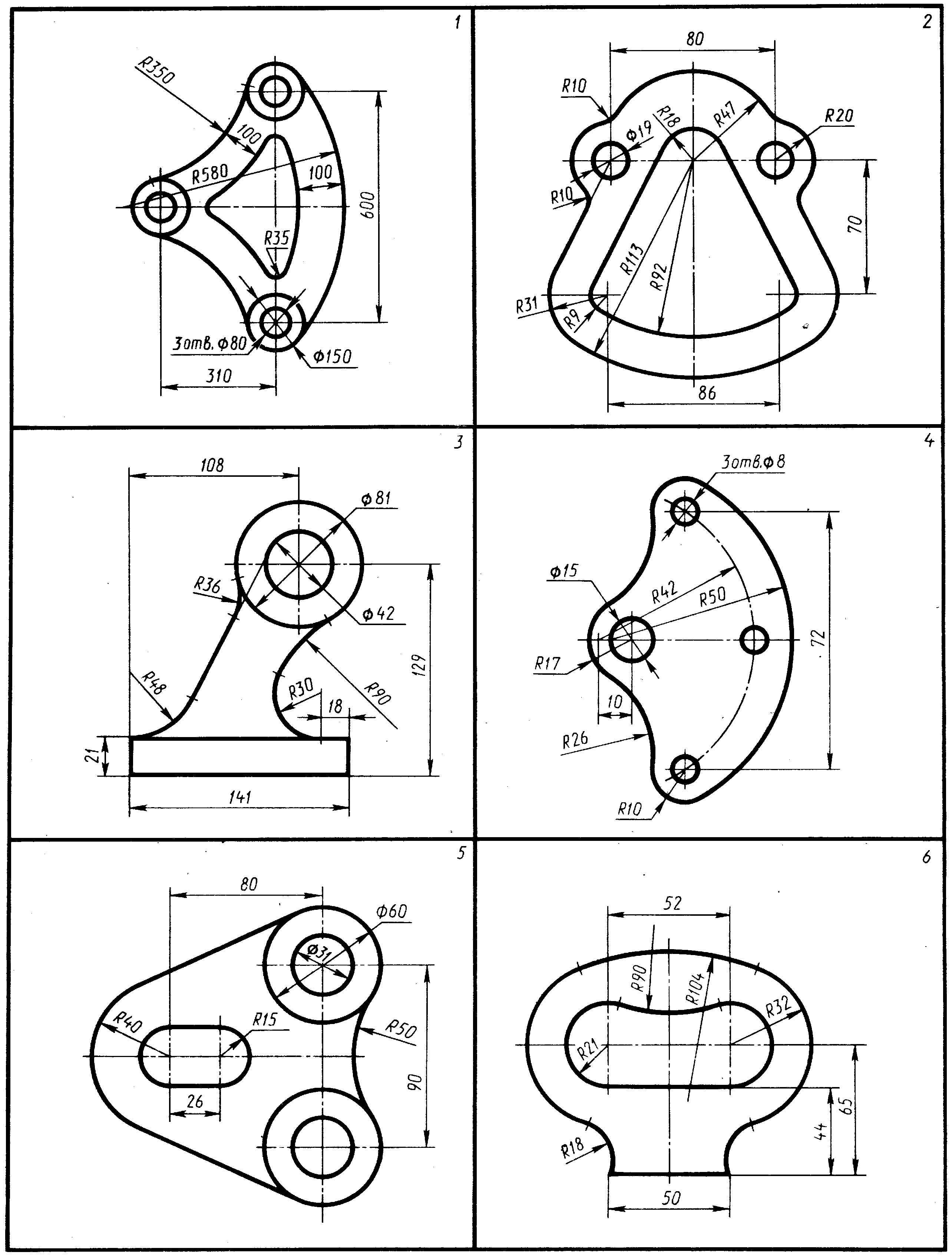

Рисунок 15 – К заданию листа № 2

Рисунок 15 – К заданию листа № 2 (продолжение)

Таблица 5 – Графические обозначения материалов на чертежах

Обозначение

Пояснение

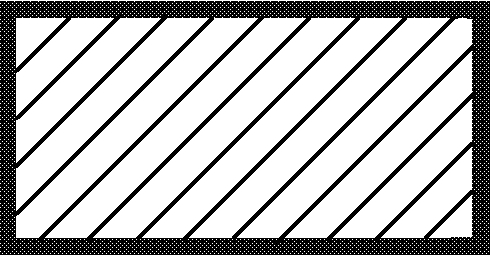

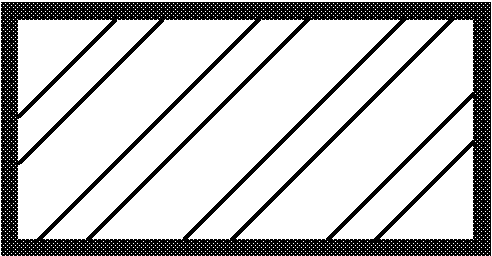

Металлы и твердые сплавы. Общее графическое обозначение материалов в сечениях и разрезах не зависимо от конкретного материала

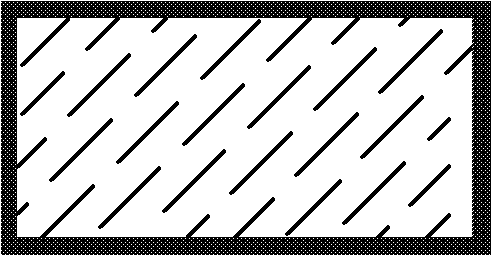

Неметаллические материалы, в том числе волокнистые, монолитные и плитные (прессованные), за исключением указанных ниже

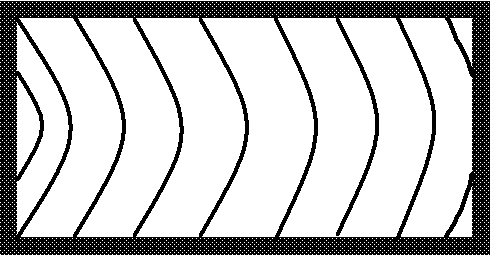

Древесина, если не учитывается направление волокон

Продолжение таблицы 5

Обозначение

Пояснение

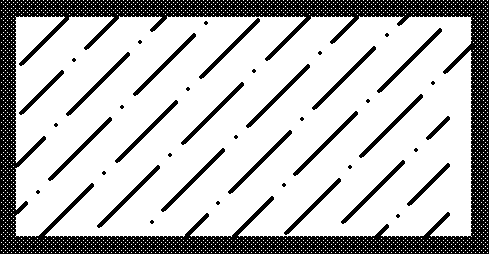

Камень естественный

Керамика и силикатные материалы для кладки, в том числе кирпичные изделия, огнеупоры, строительная керамика, электротехнический фарфор и т.д.

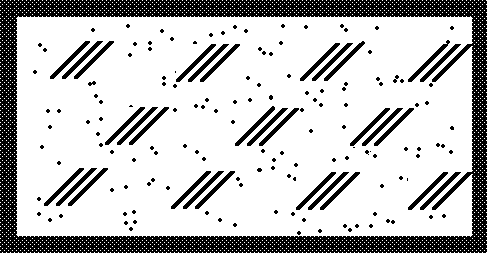

Бетон

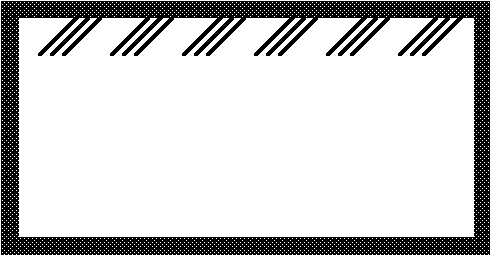

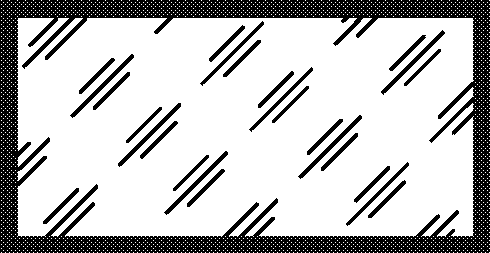

Стекло и другие светопрозрачные материалы

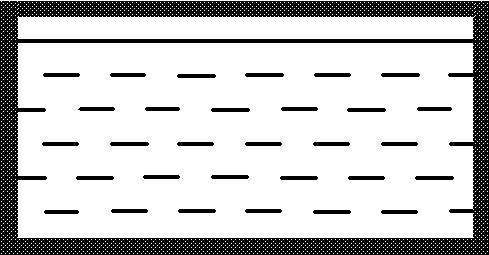

Жидкости

Грунт естественный

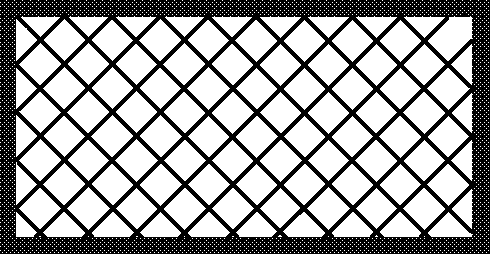

Сетка

Засыпка из любого материала

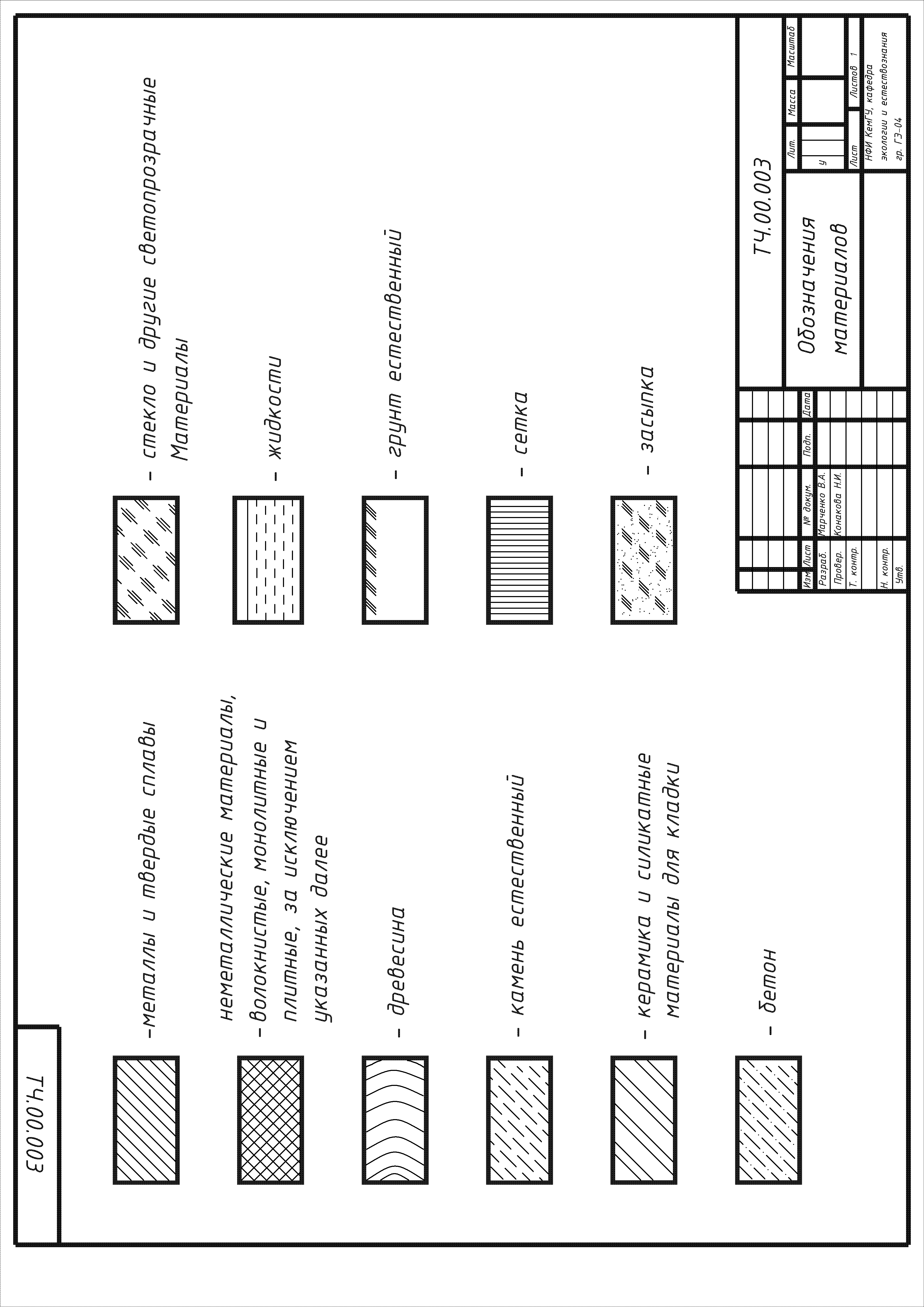

Рисунок 16 – Образец выполнения листа № 3
