5.2 Прямоугольная диметрия
Положение аксонометрических осей приведено на Рис. 24, б.
Коэффициенты искажения по осям x, z равны 0,94, а по оси y - 0,47.
Диметрическую проекцию, как правило, выполняют без искажения по осям x, z и с коэффициентом искажения 0,5 по оси y (в этом случае изображение получается увеличенным в 1,06 раза).
Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрические плоскости проекций эллипсами. Ориентация эллипсов в различных плоскостях показана на Рис. 24, б: большая ось эллипса, лежащего в плоскости x,z перпендикулярна оси y; большая ось эллипса, лежащего в плоскости x, y перпендикулярна оси z; большая ось эллипса, лежащего в плоскости z, y перпендикулярна оси x.
Величины осей эллипсов даны на Рис. 24, б.
5.3 Косоугольная фронтальная диметрия
Положение аксонометрических осей приведено на Рис. 24, в.
Коэффициенты искажения по осям x, z равны 1, а по оси y - 0,5.
Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрические плоскости проекций в окружности.
Окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, проецируются на аксонометрические плоскости проекций эллипсами.
Величины осей эллипсов приведены на Рис. 24, в.

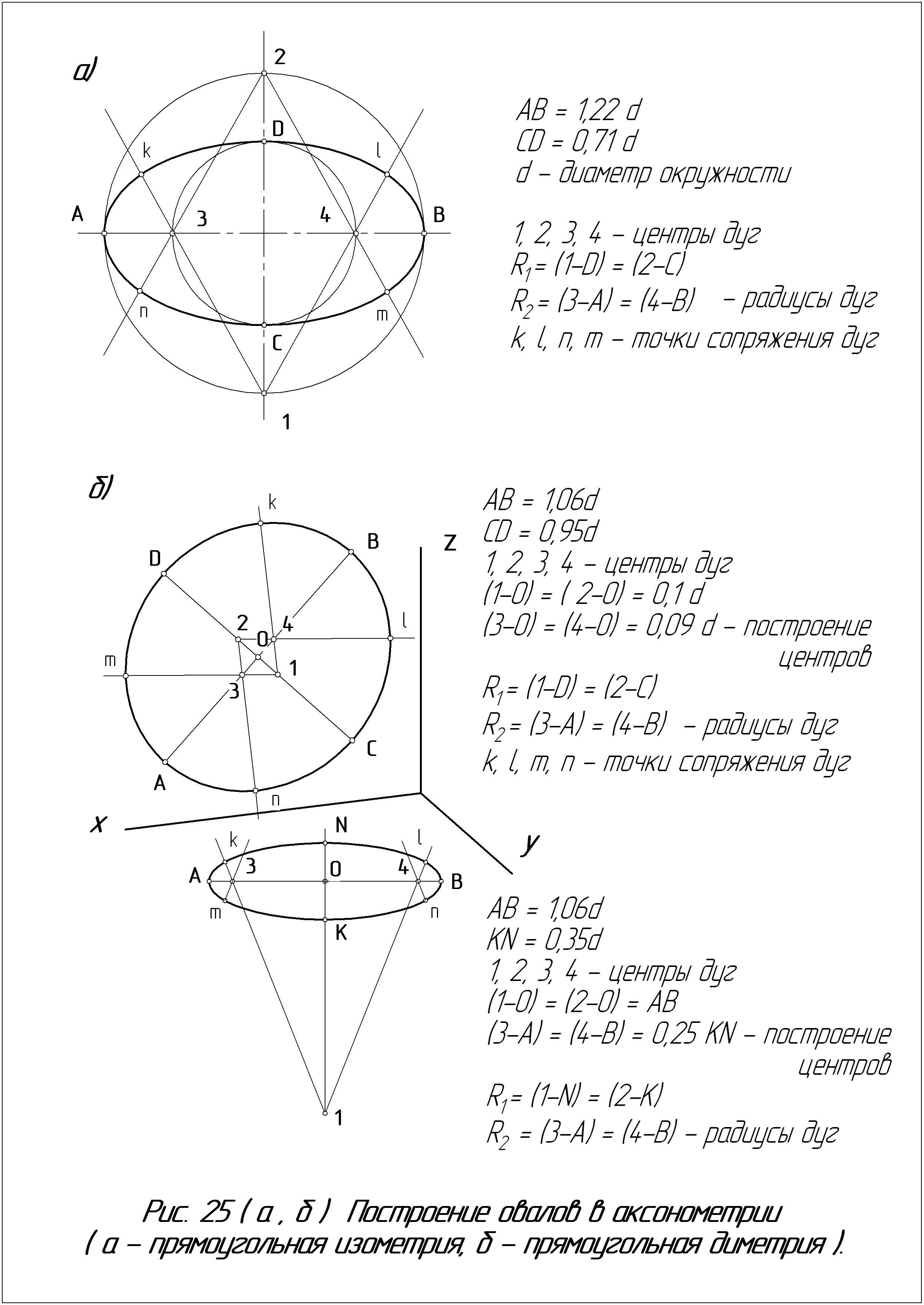

Рисунок 25 (а, б) – Построение овалов в аксонометрии (а – прямоугольная изометрия, б – прямоугольная диметрия)
6. Содержание заданий
Методическое руководство содержит варианты для трех графических заданий.
Количество заданий, входящих в контрольную работу, зависит от специальности обучающегося и определяется преподавателем на установочной лекции.
Номер варианта, который должен быть выполнен студентом, определяется по последней цифре учебного шифра. Всего вариантов 20.
Например, если учебный шифр 13 – СМТ – 7, студент выполняет вариант № 7.
Если учебный шифр 13 – СМТ – 32, номер варианта получится 32 – 20 = 12.
Если учебный шифр 13 – СМТ – 41, номер варианта получится 41 – 2 х20 = 1 и т. д.
Задание 1. Формат А3, масштаб 1:1.
Перечертить два вида предмета, построить вид слева, выполнить рациональные разрезы. Проставить размеры. Выполнить аксонометрию с вырезом передней четверти.
Пример выполнения задания приведен на Рис. 17, варианты задания в Приложении А.
Задание 2. Формат А3, масштаб 1:1.
Перечертить два вида предмета, построить вид слева, выполнить ступенчатый разрез указанными плоскостями. Проставить размеры.
Пример выполнения задания приведен на Рис. 18 варианты задания в Приложении Б
Задание 3. Формат А3, масштаб 1:1

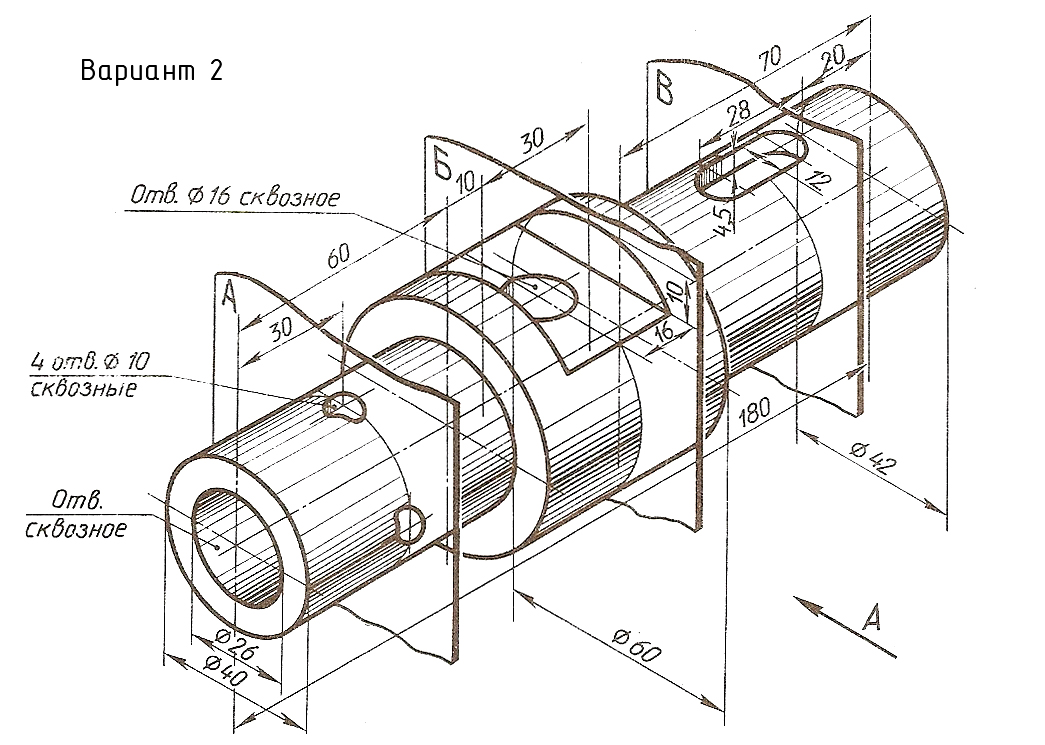

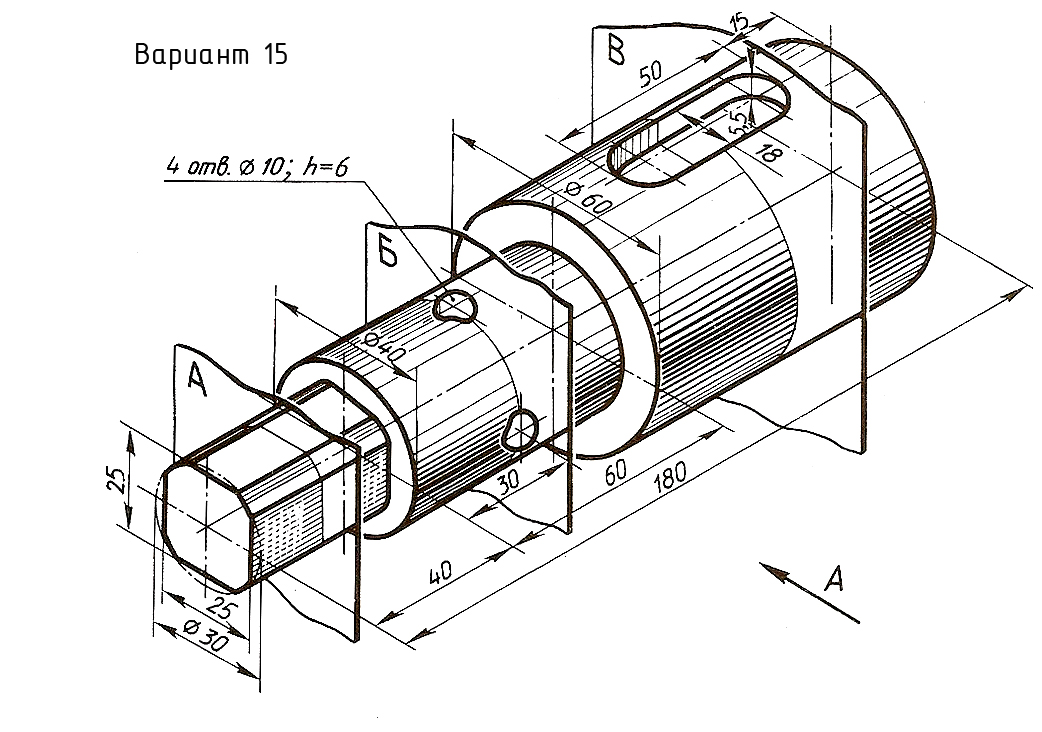

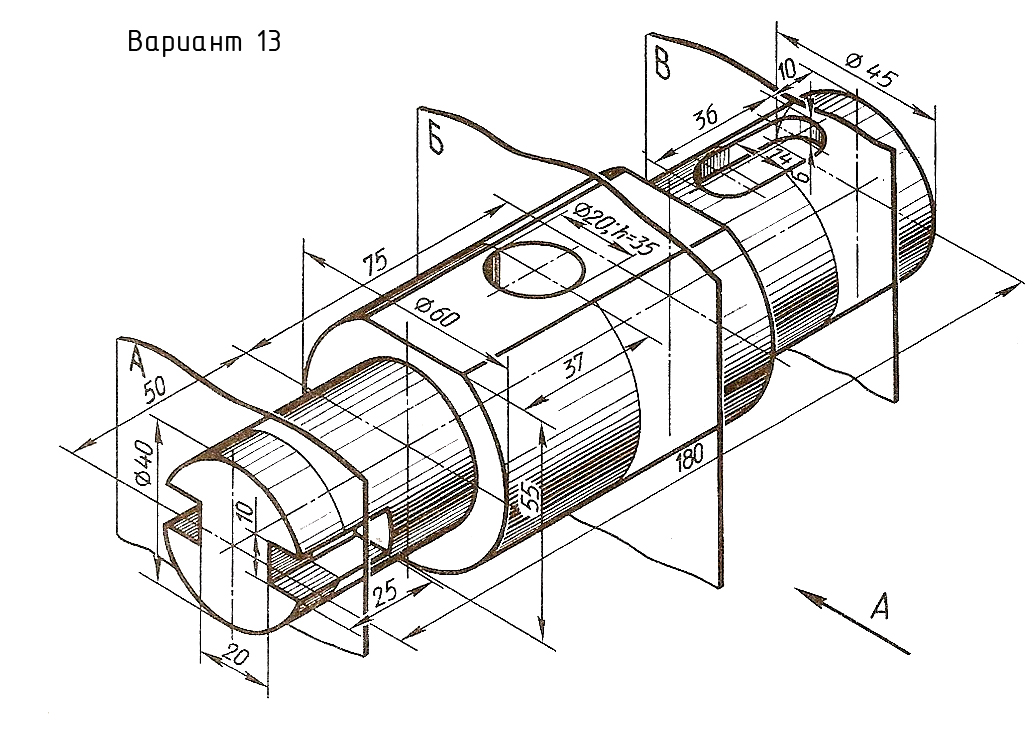

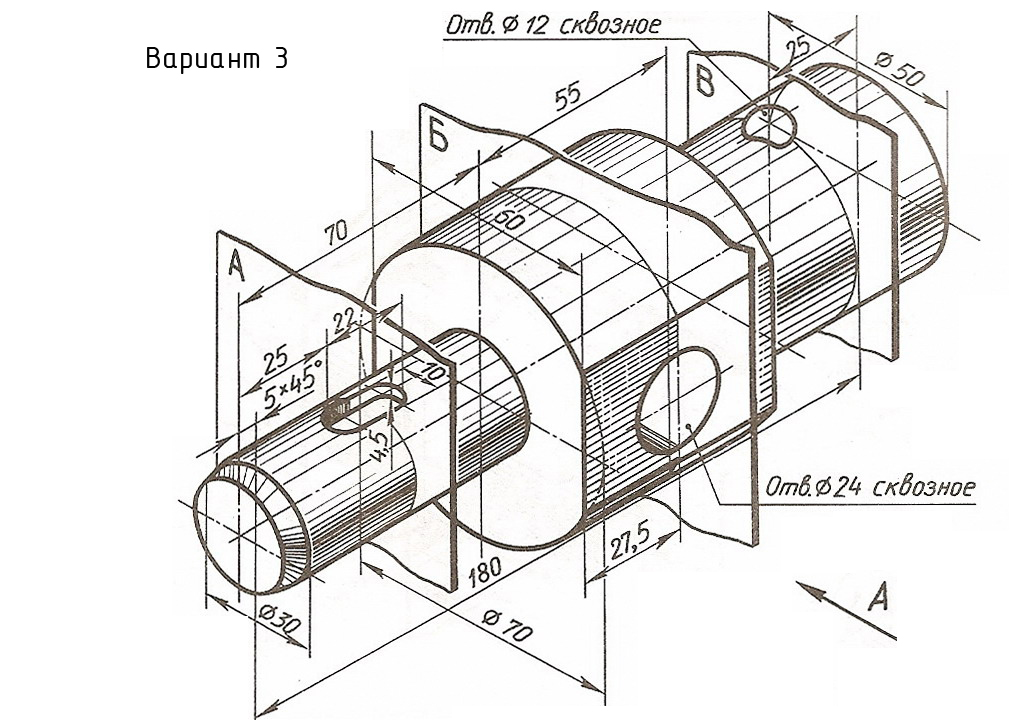

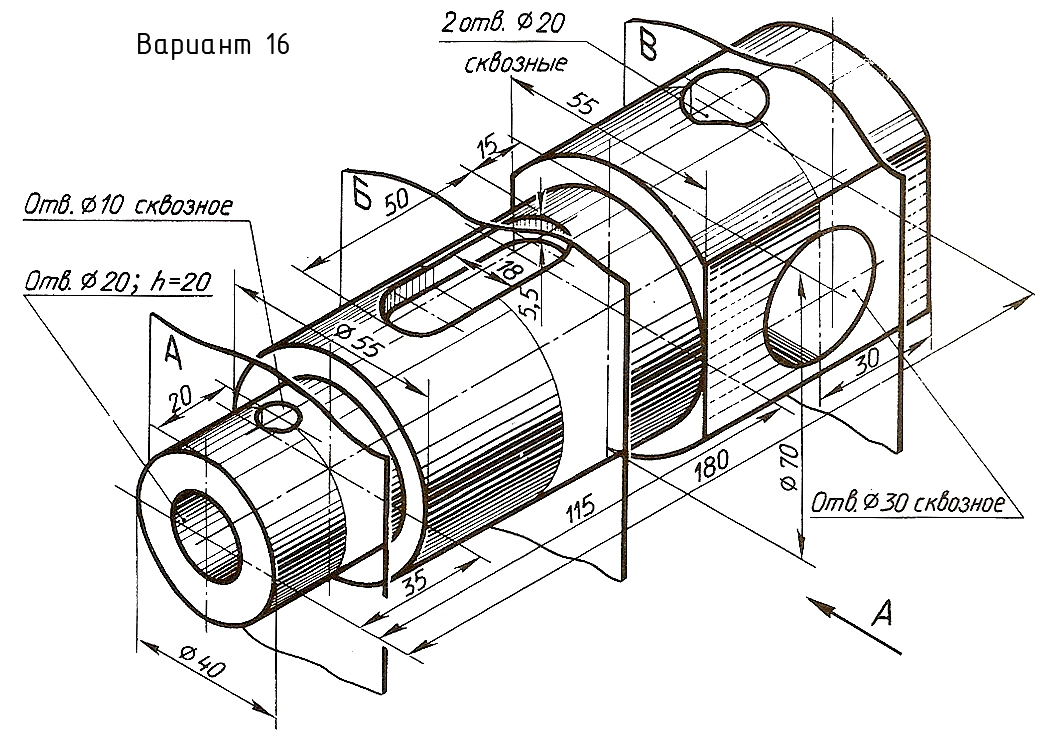

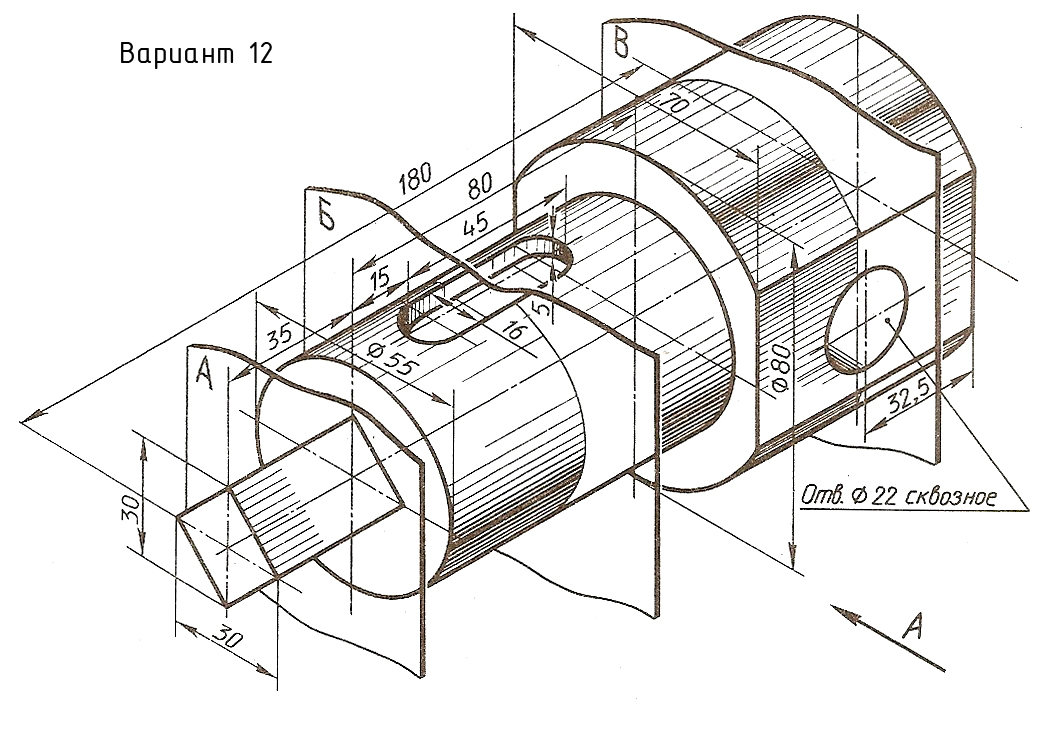

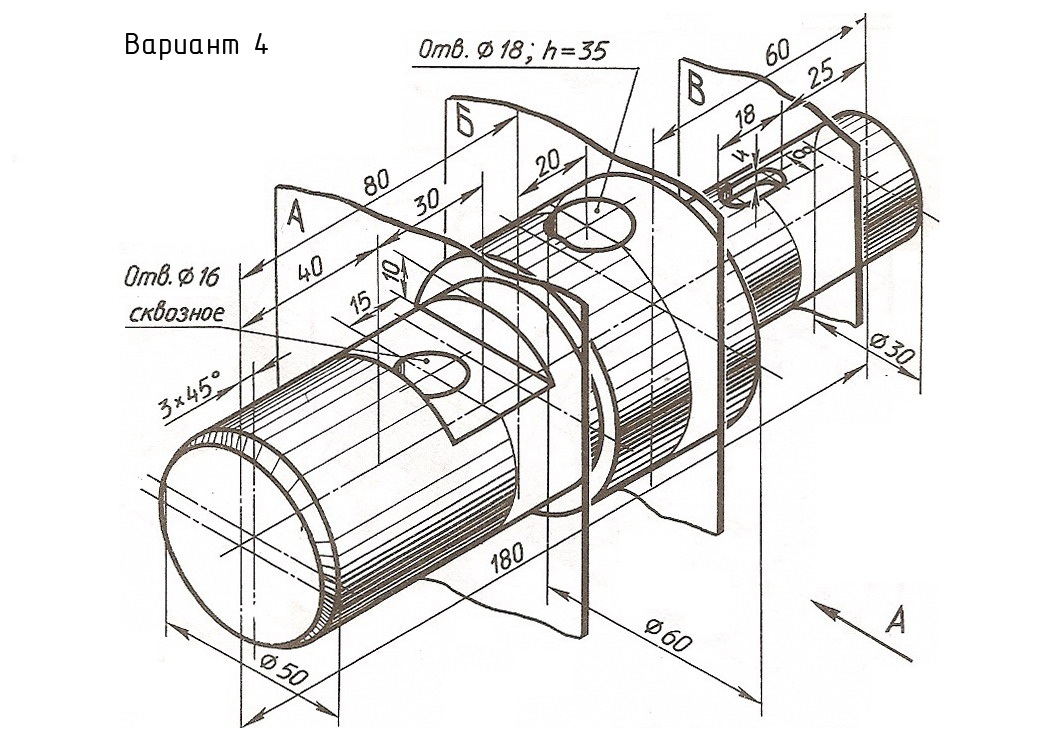

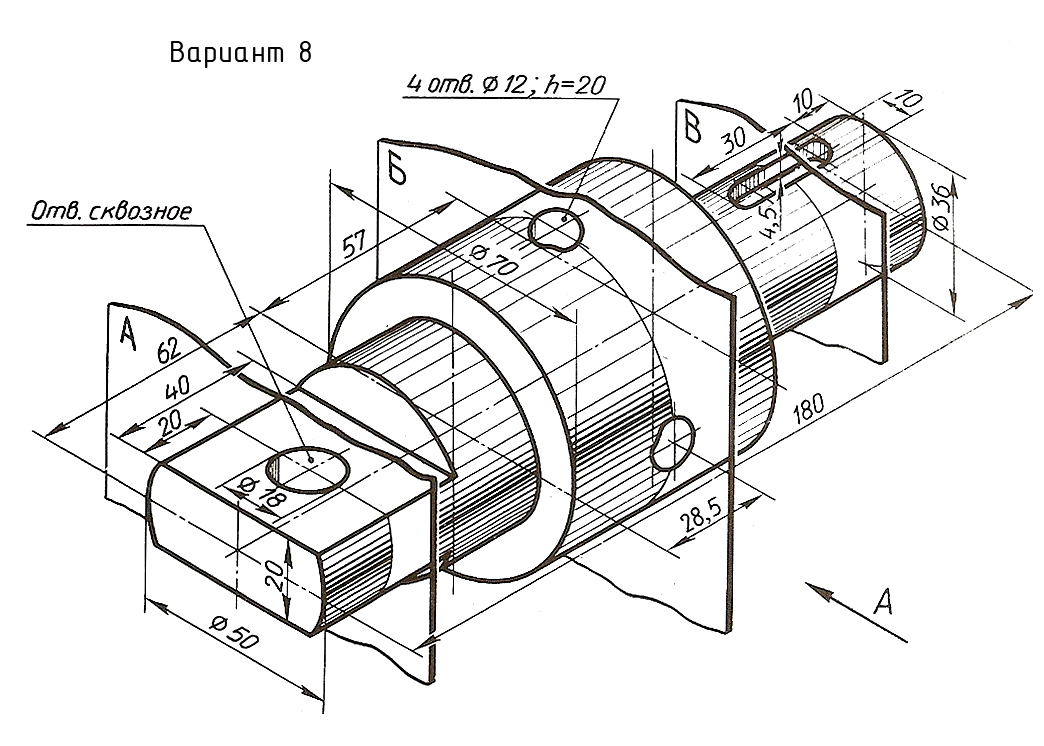

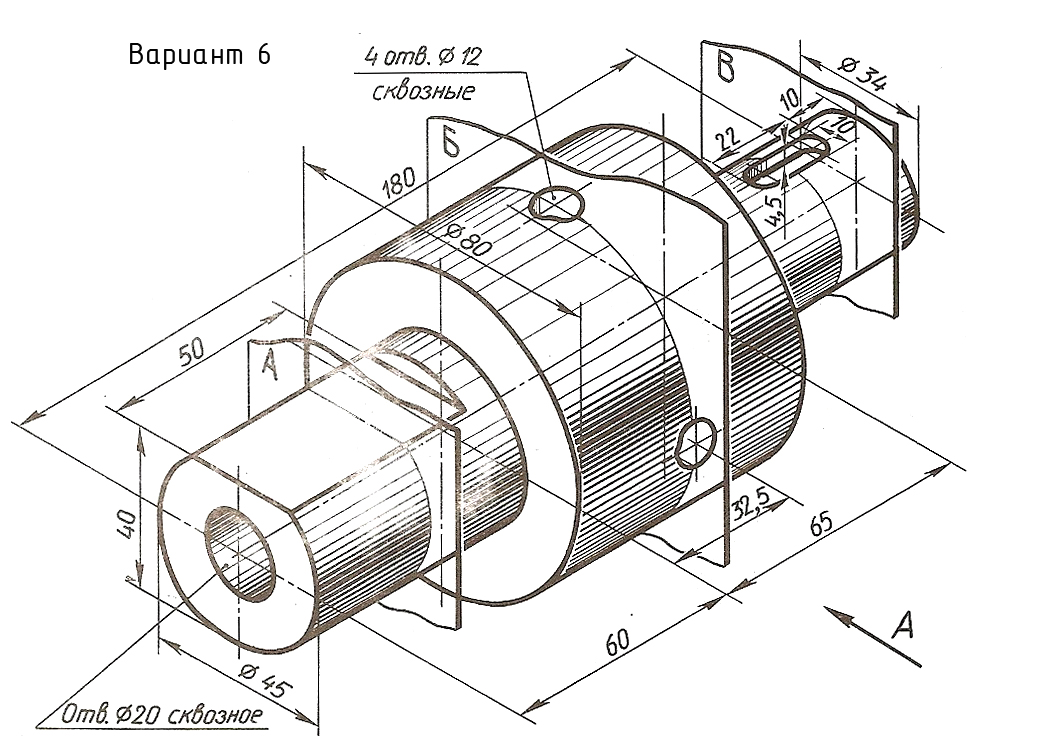

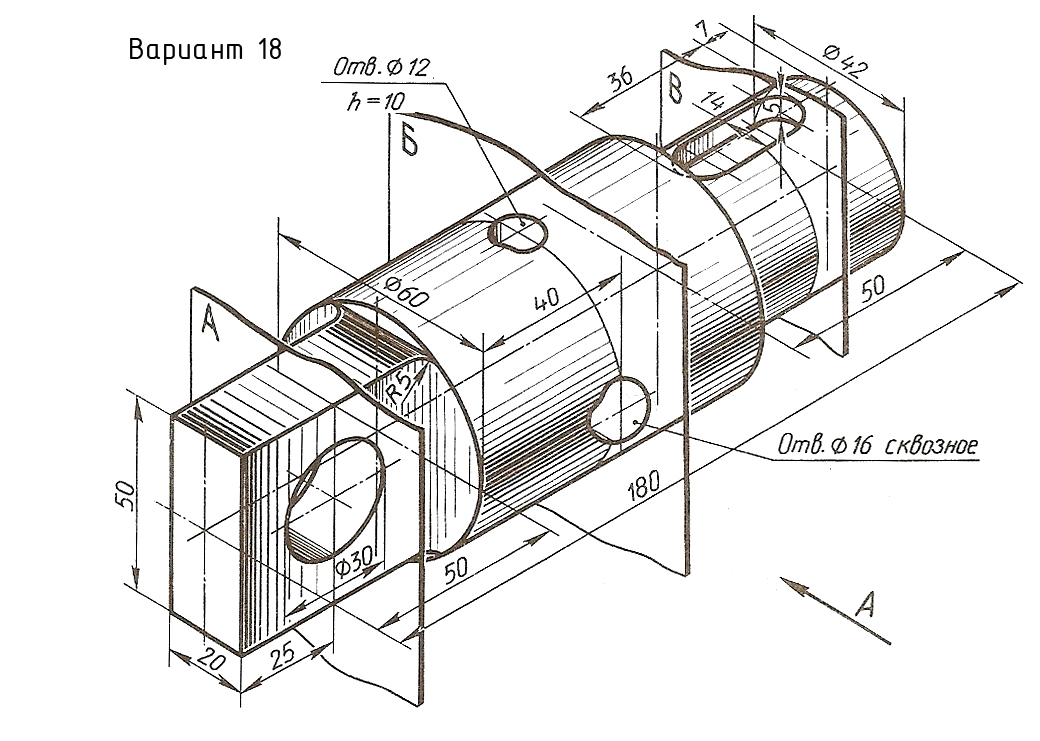

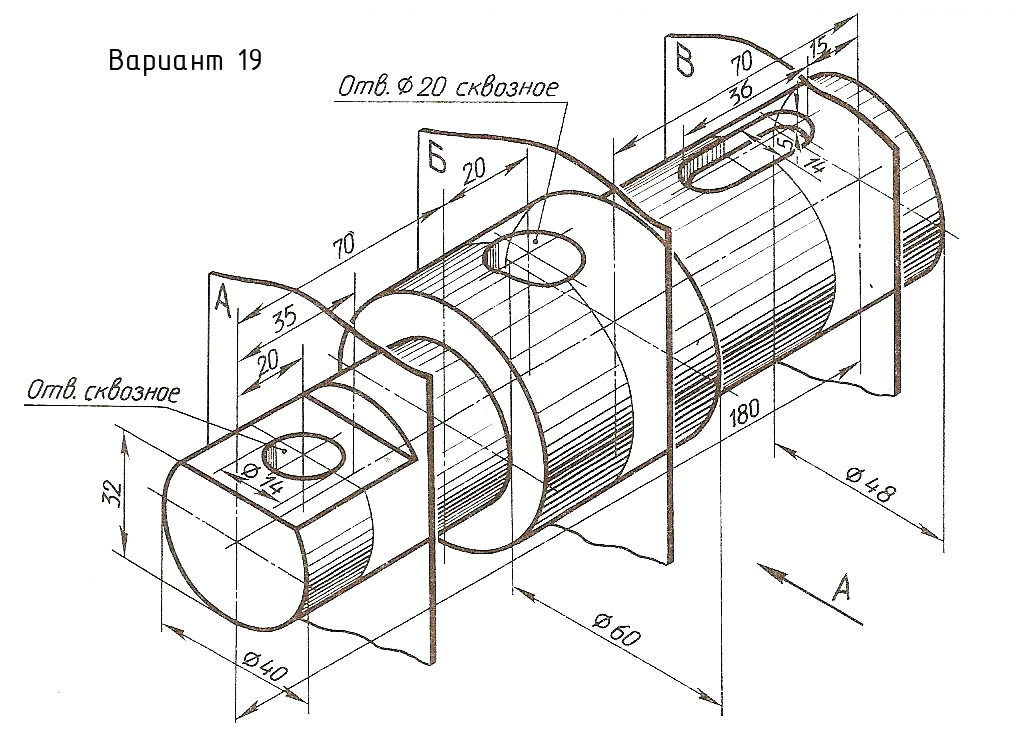

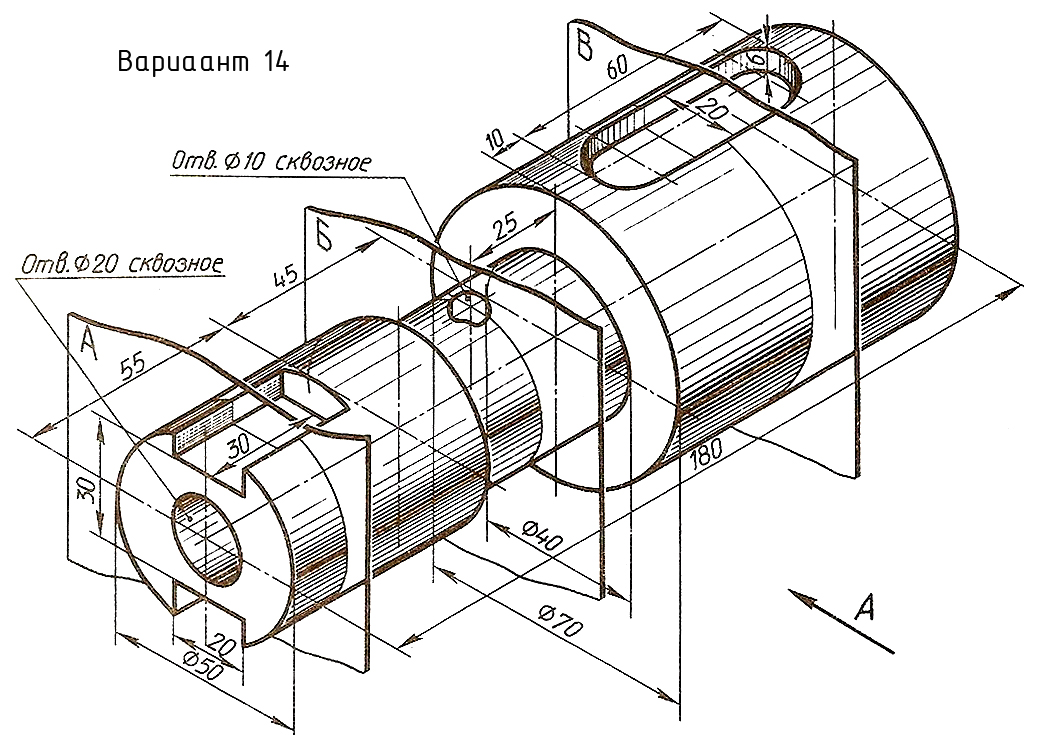

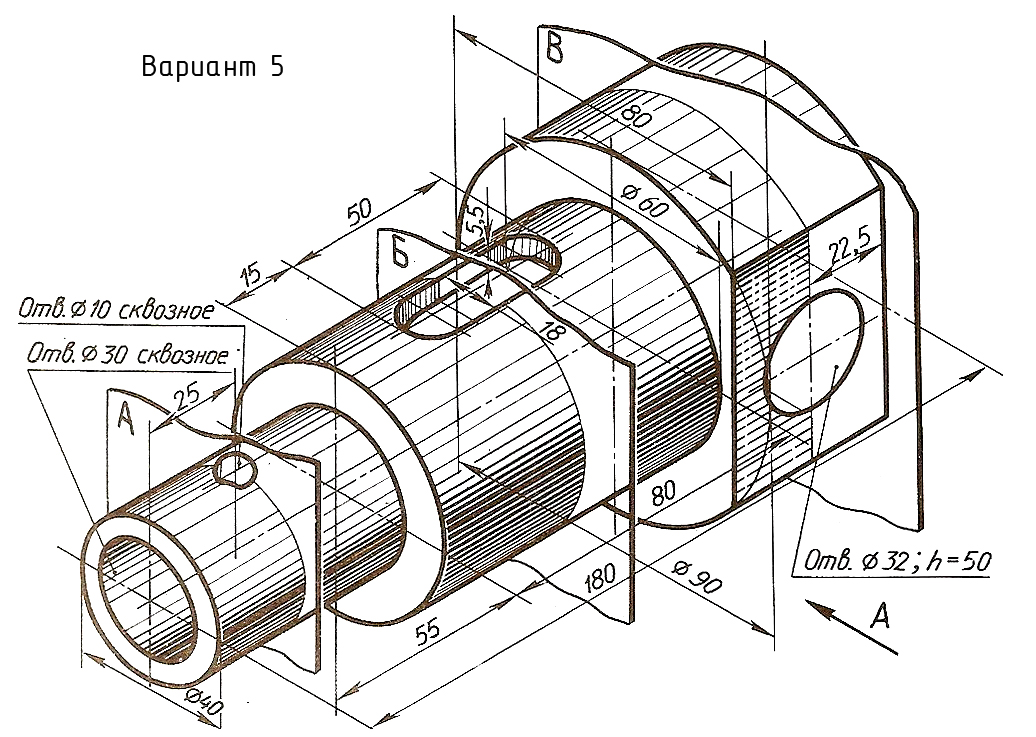

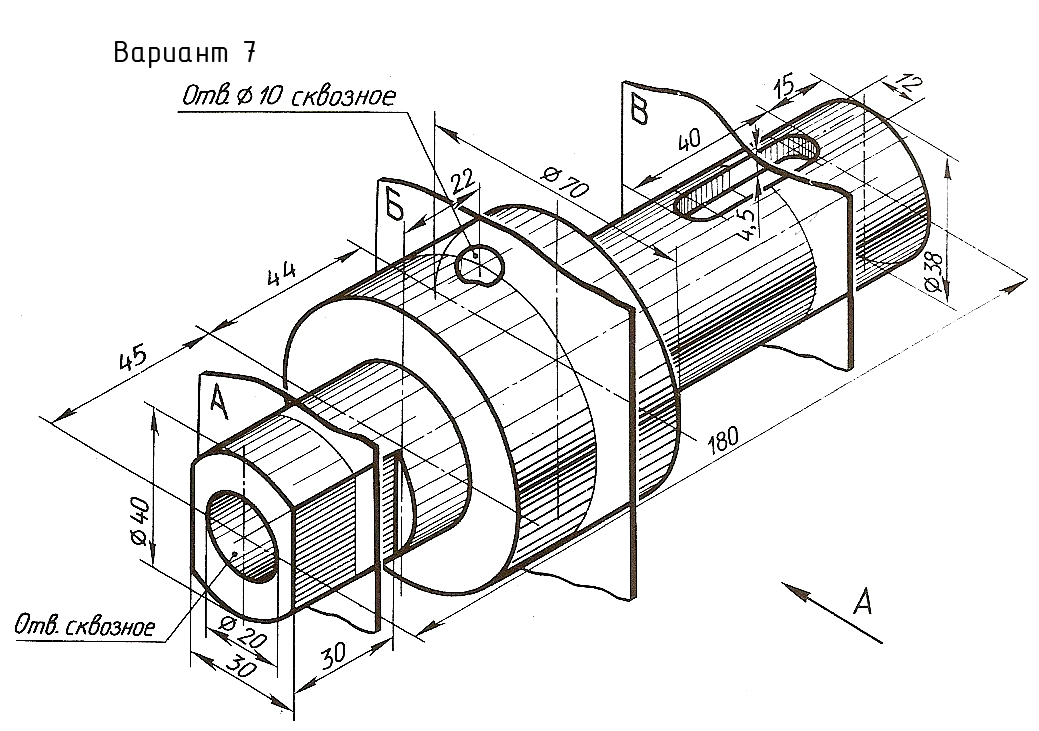

По наглядному изображению вала выполнить его чертеж, который должен содержать главный вид (направление взгляда показано стрелкой А), три сечения указанными плоскостями и другие изображения, необходимые для прочтения конструкции вала. Нанести размеры.

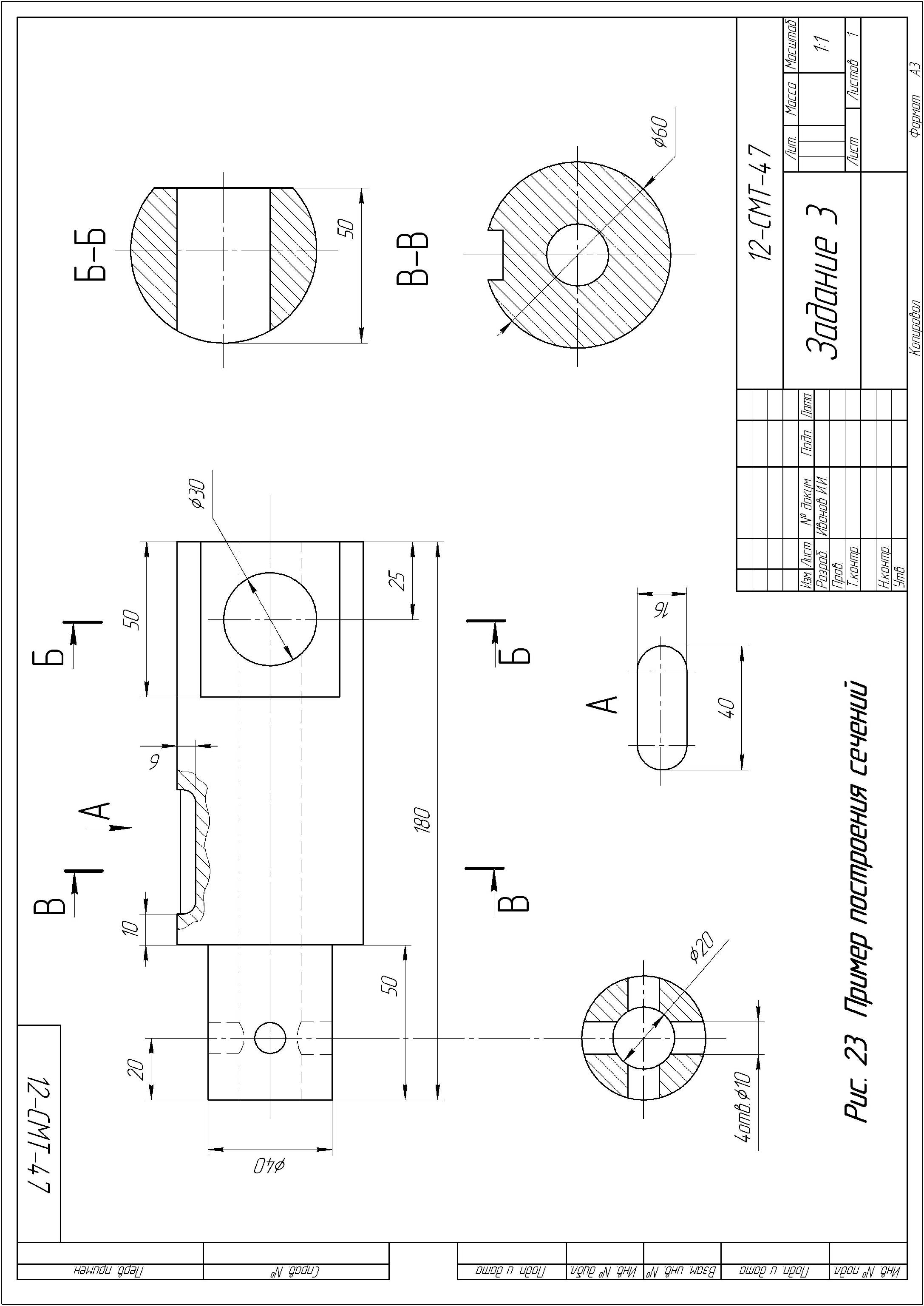

Пример выполнения задания приведен на Рис. 23, варианты задания в Приложении В.
ПРИЛОЖЕНИЯ

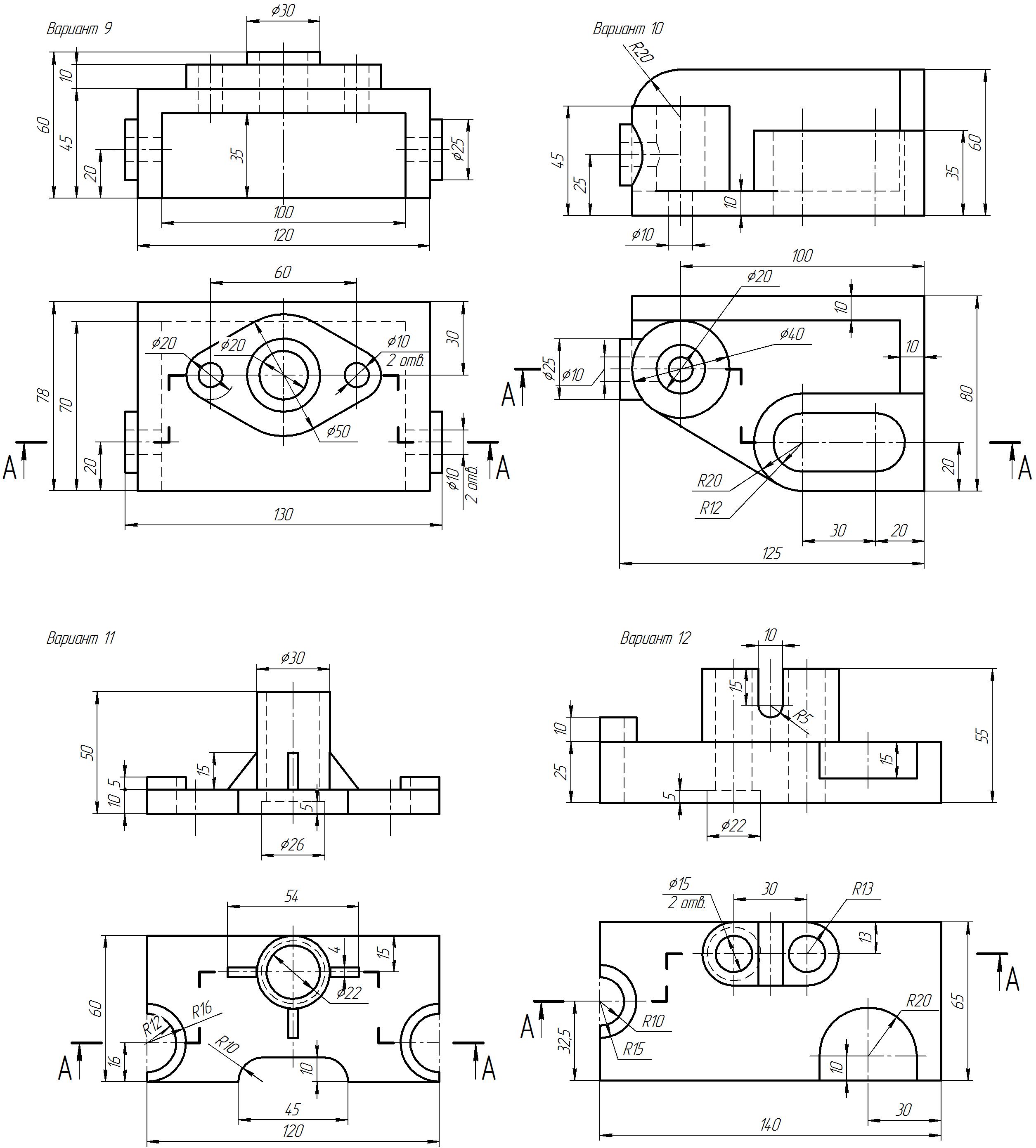

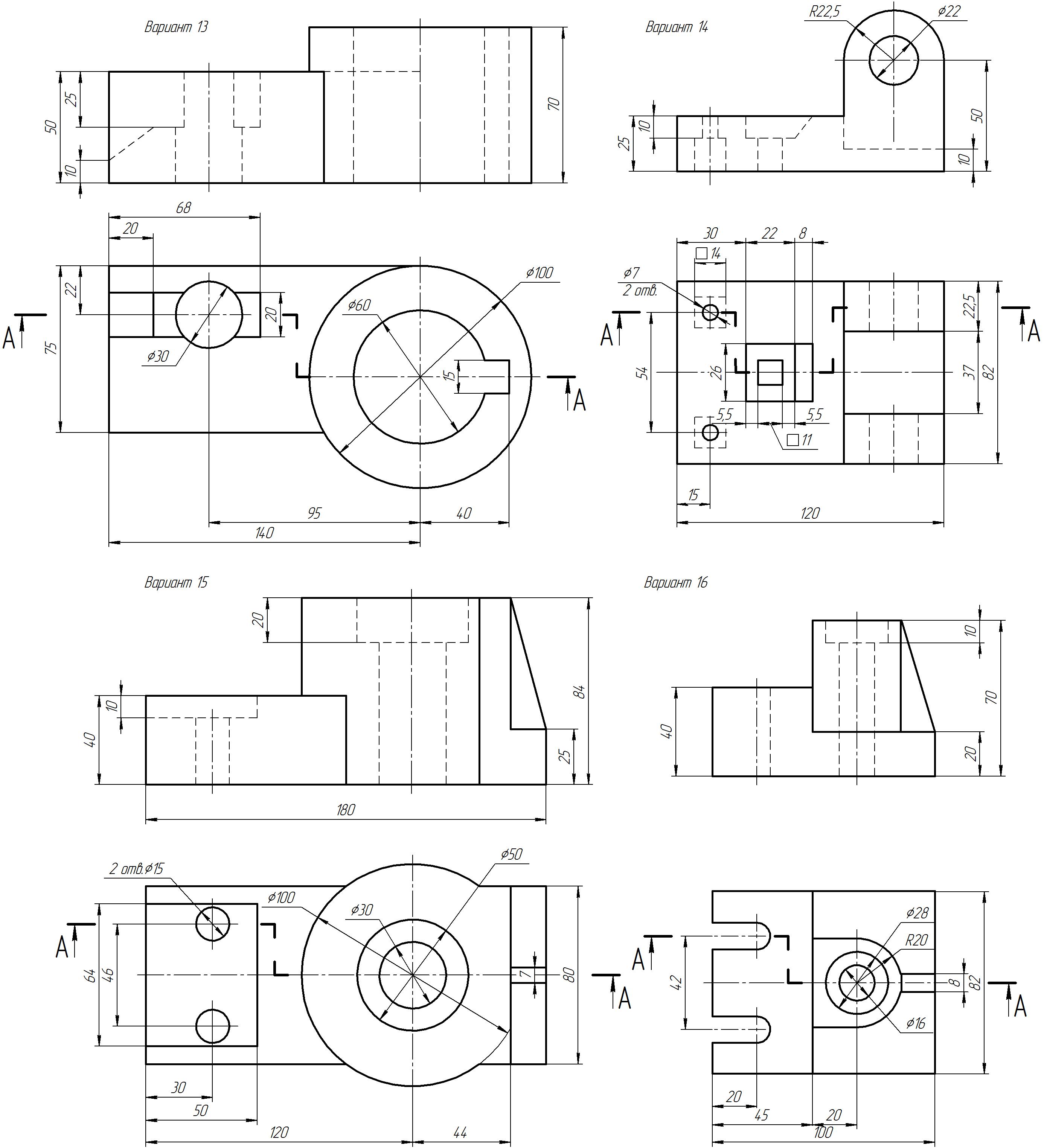

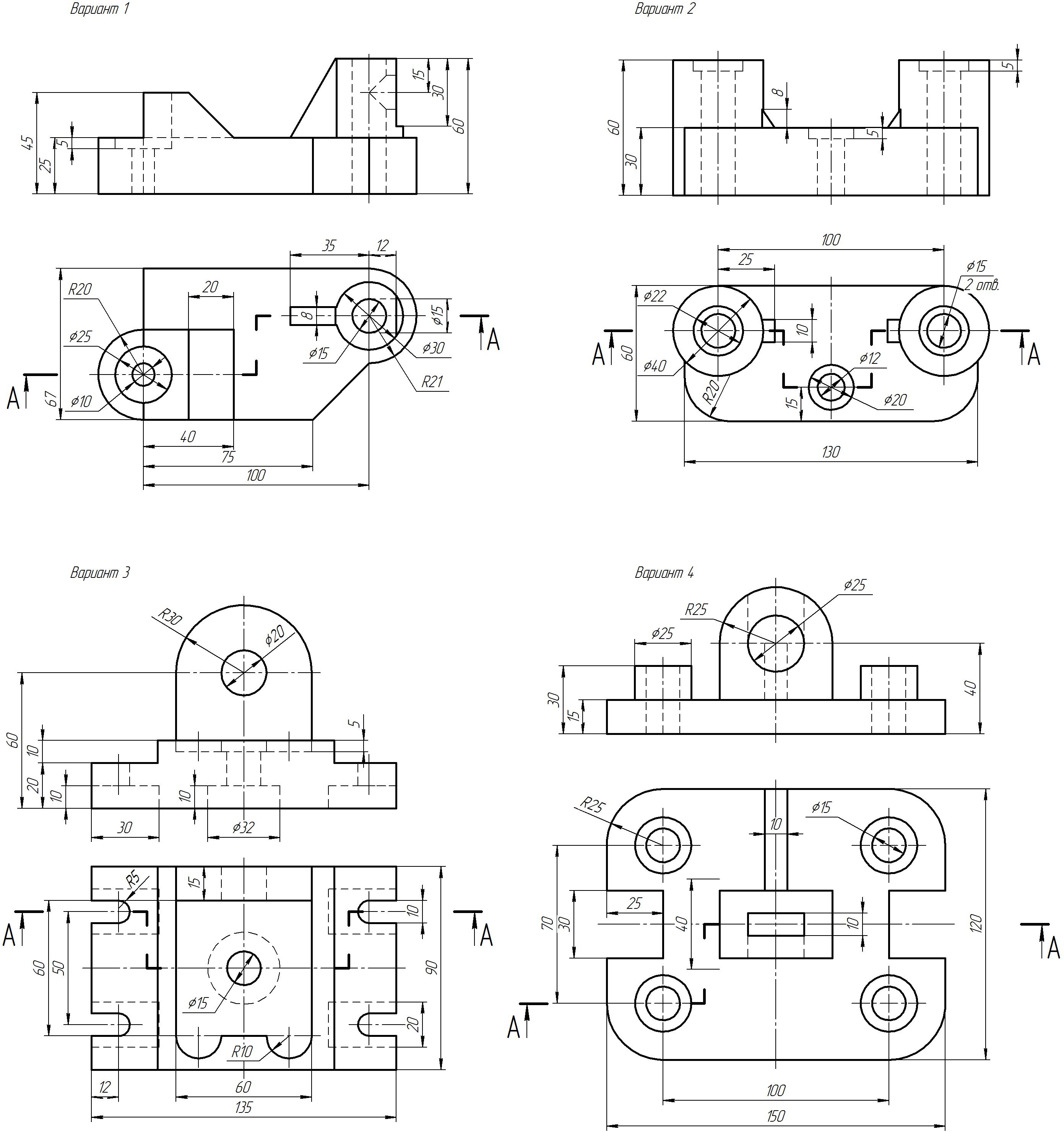

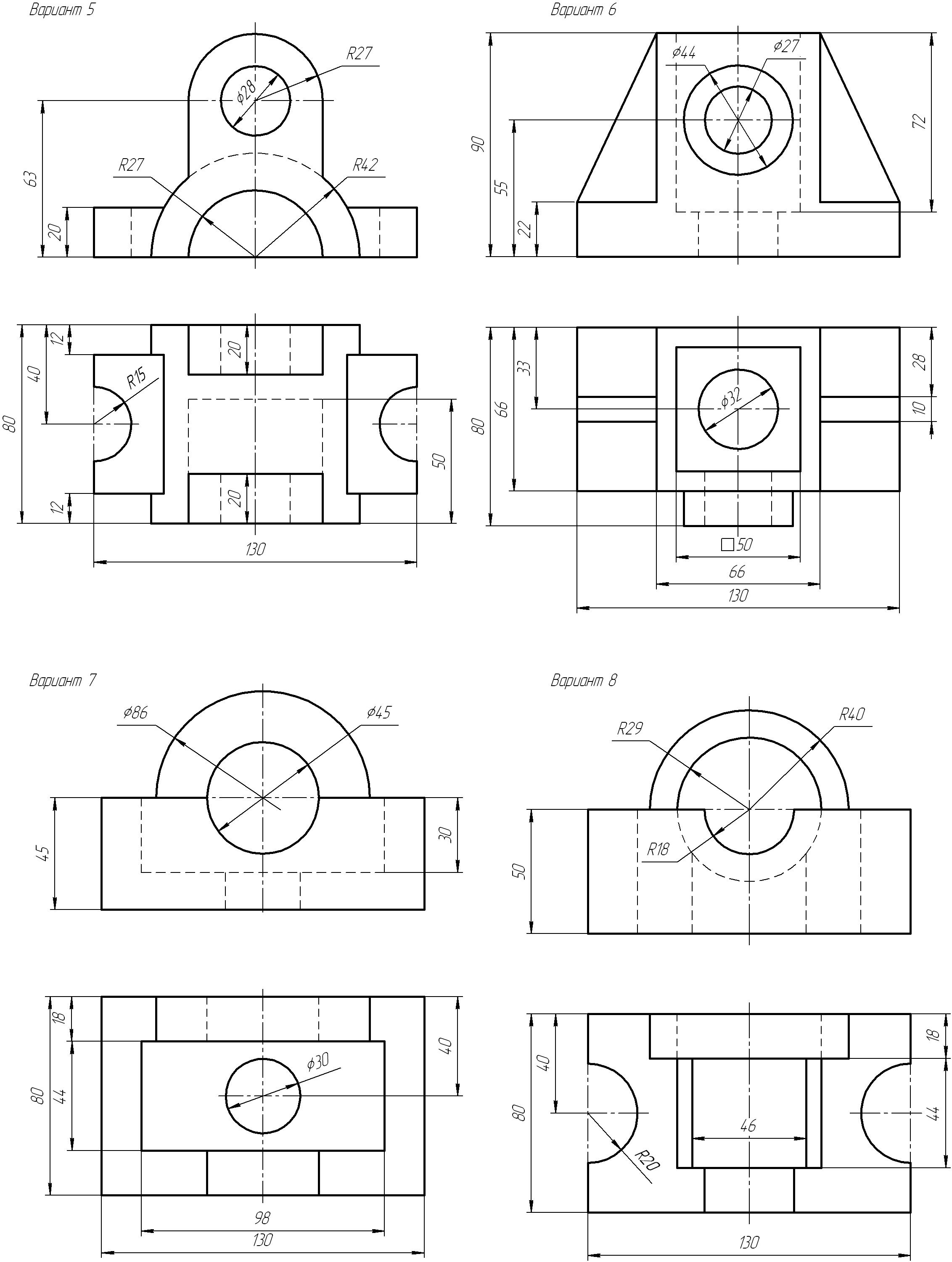

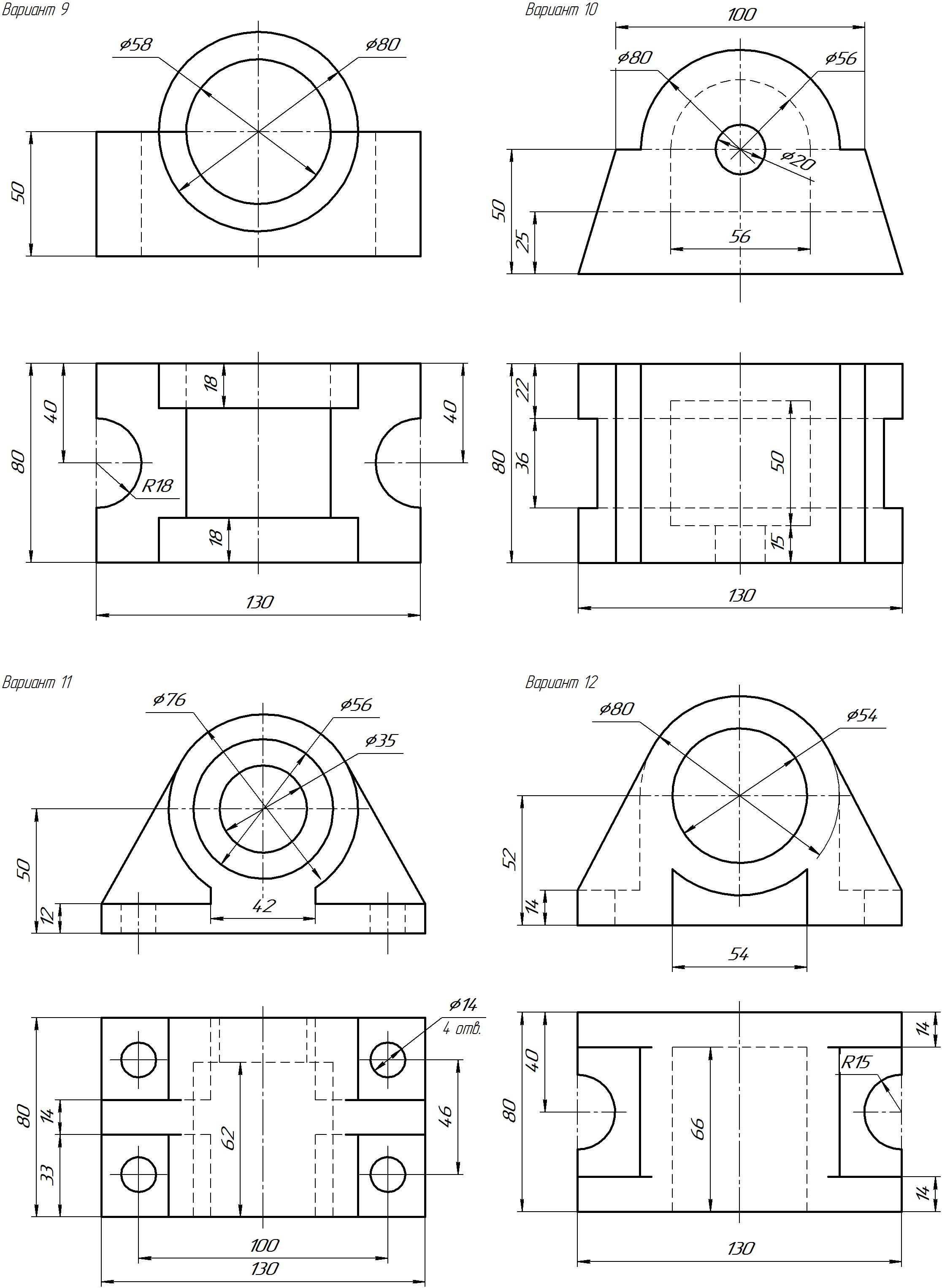

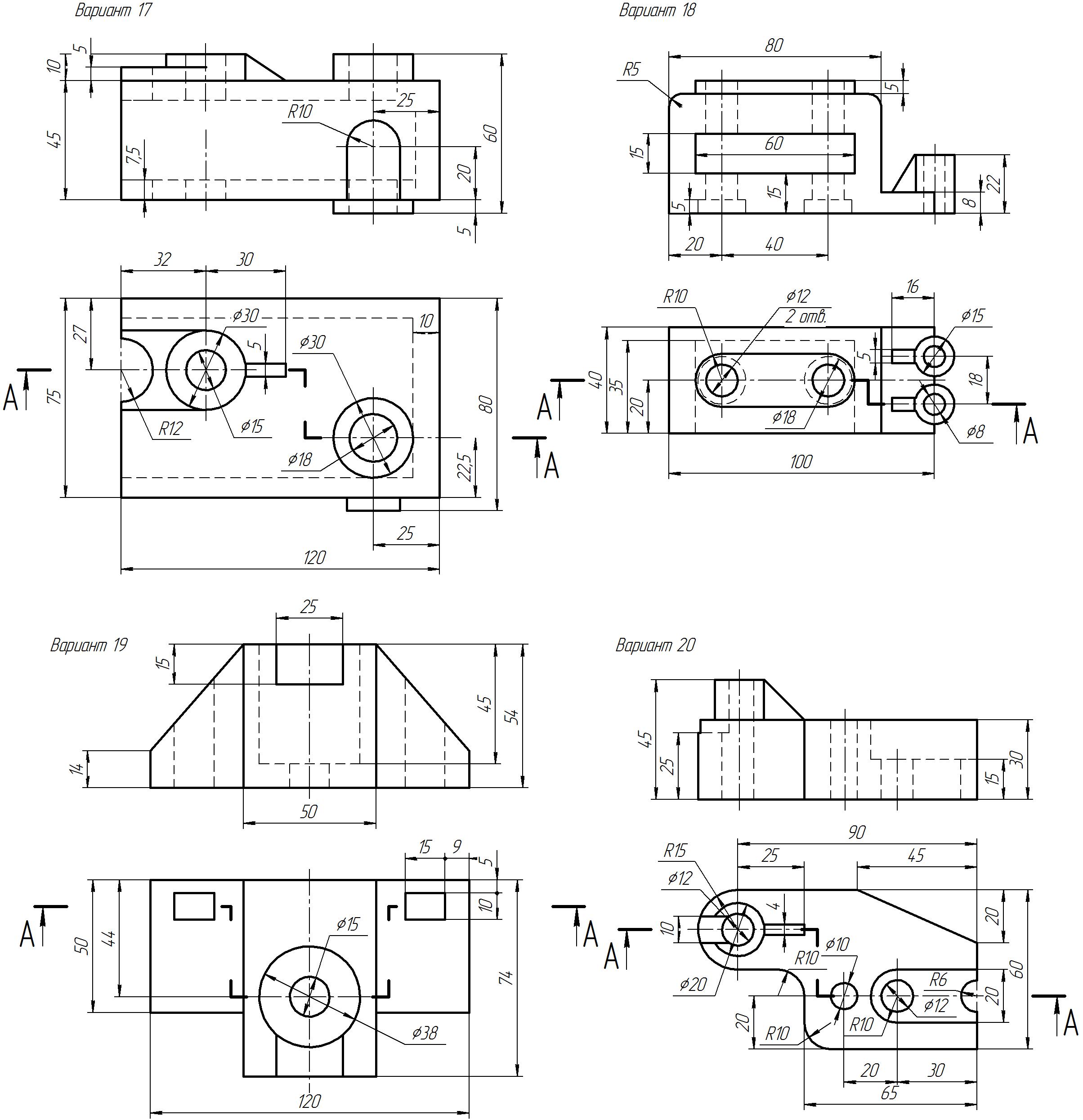

Приложение А Варианты задания "Простые разрезы"

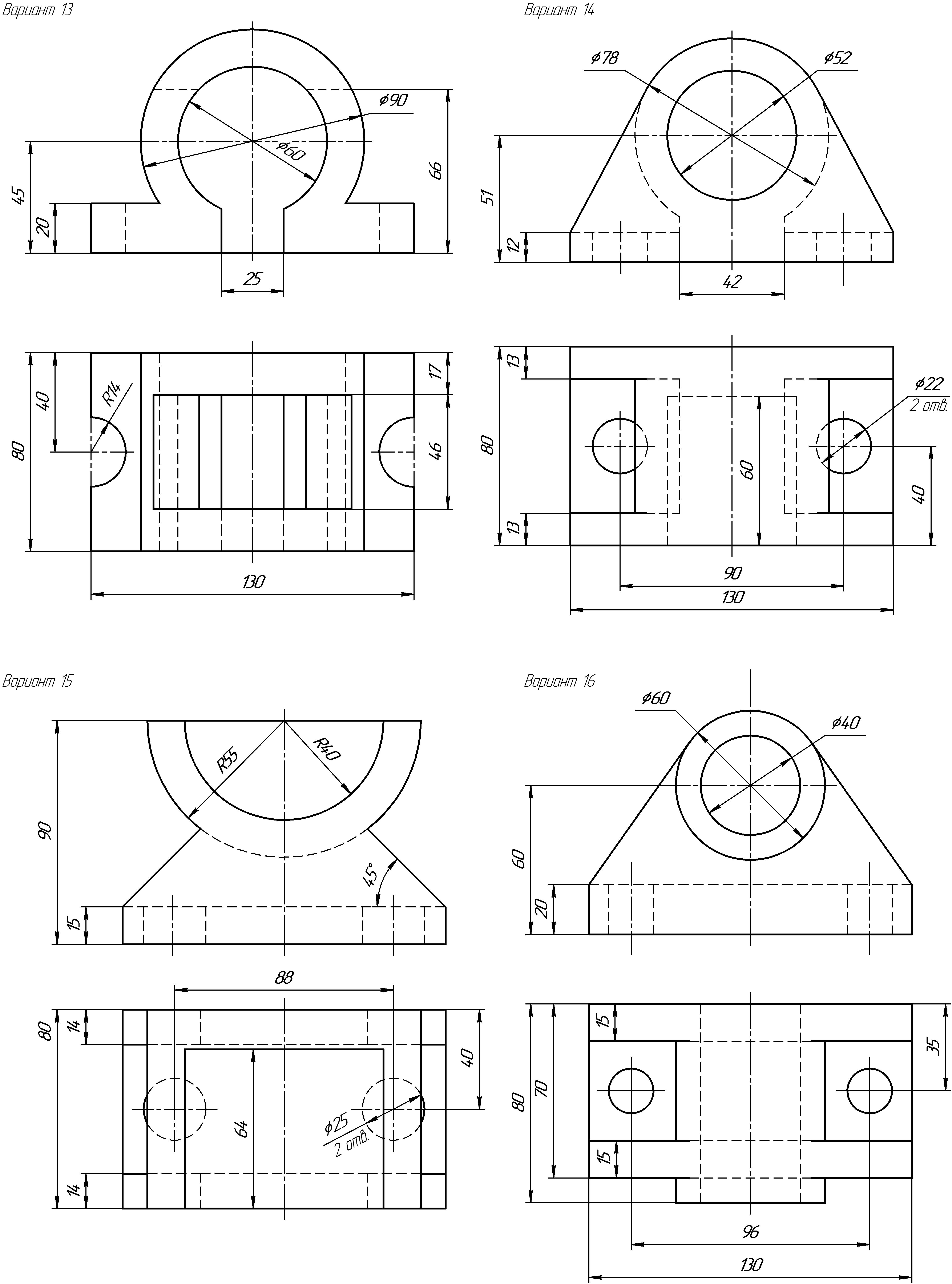

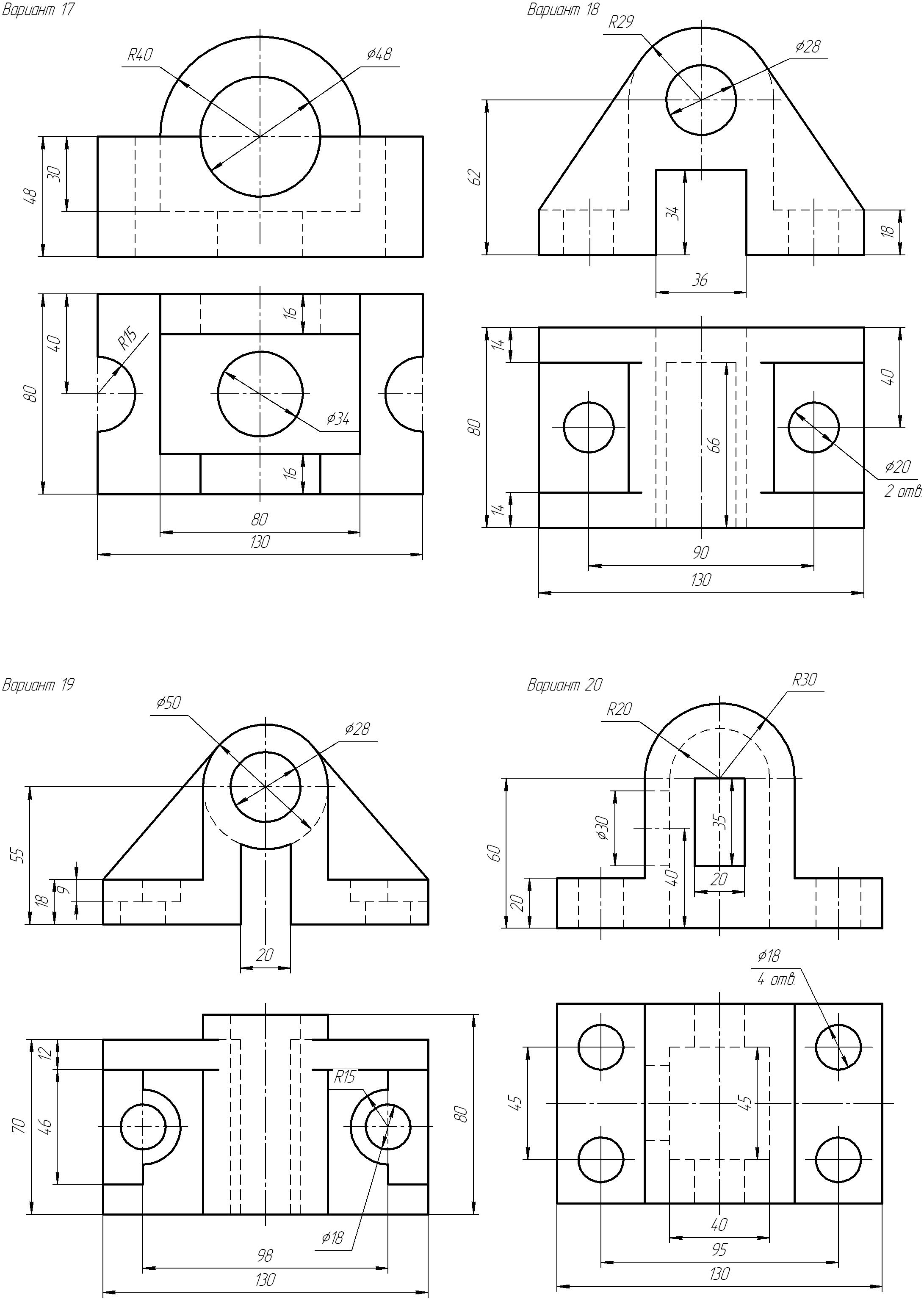

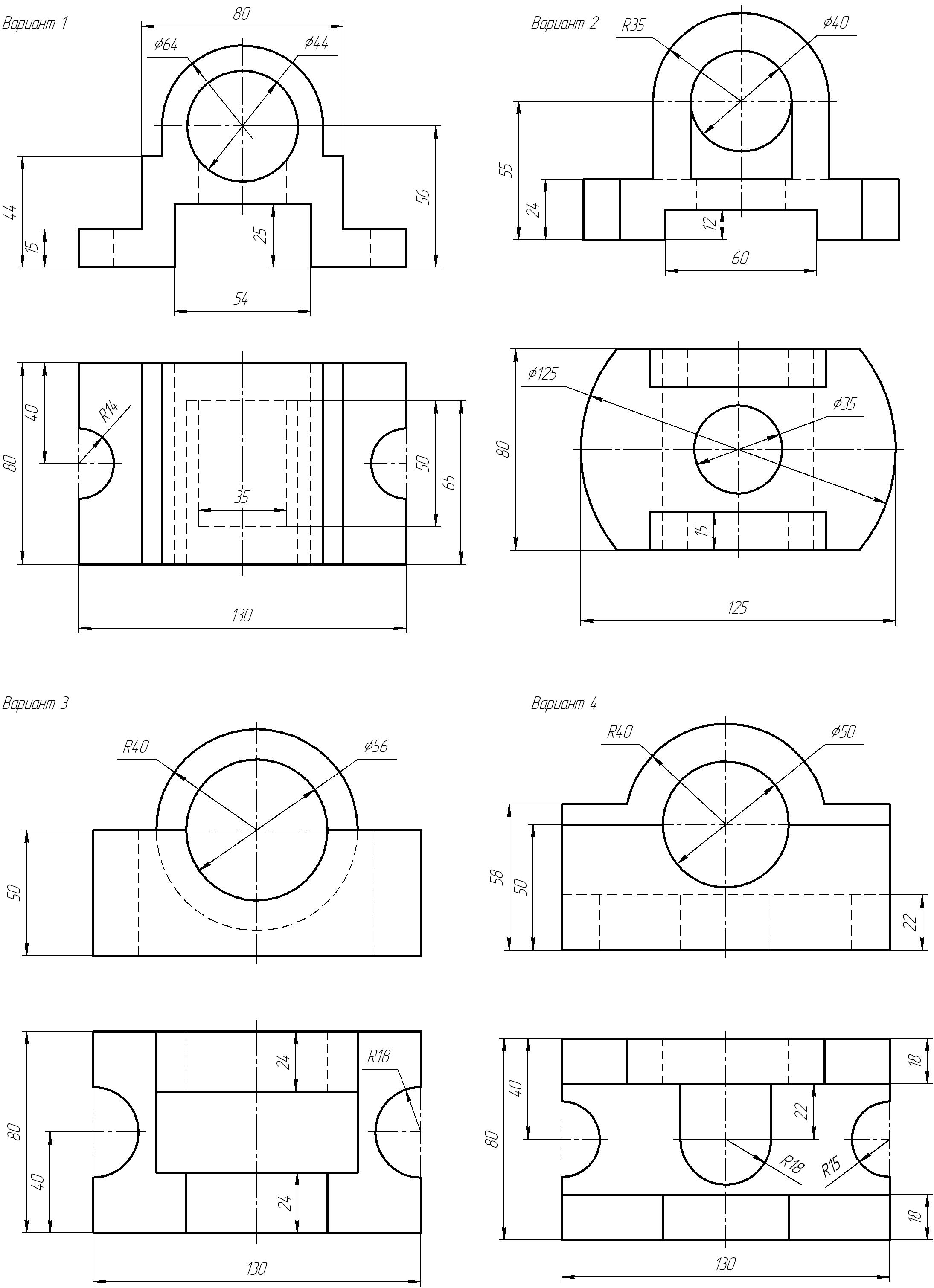

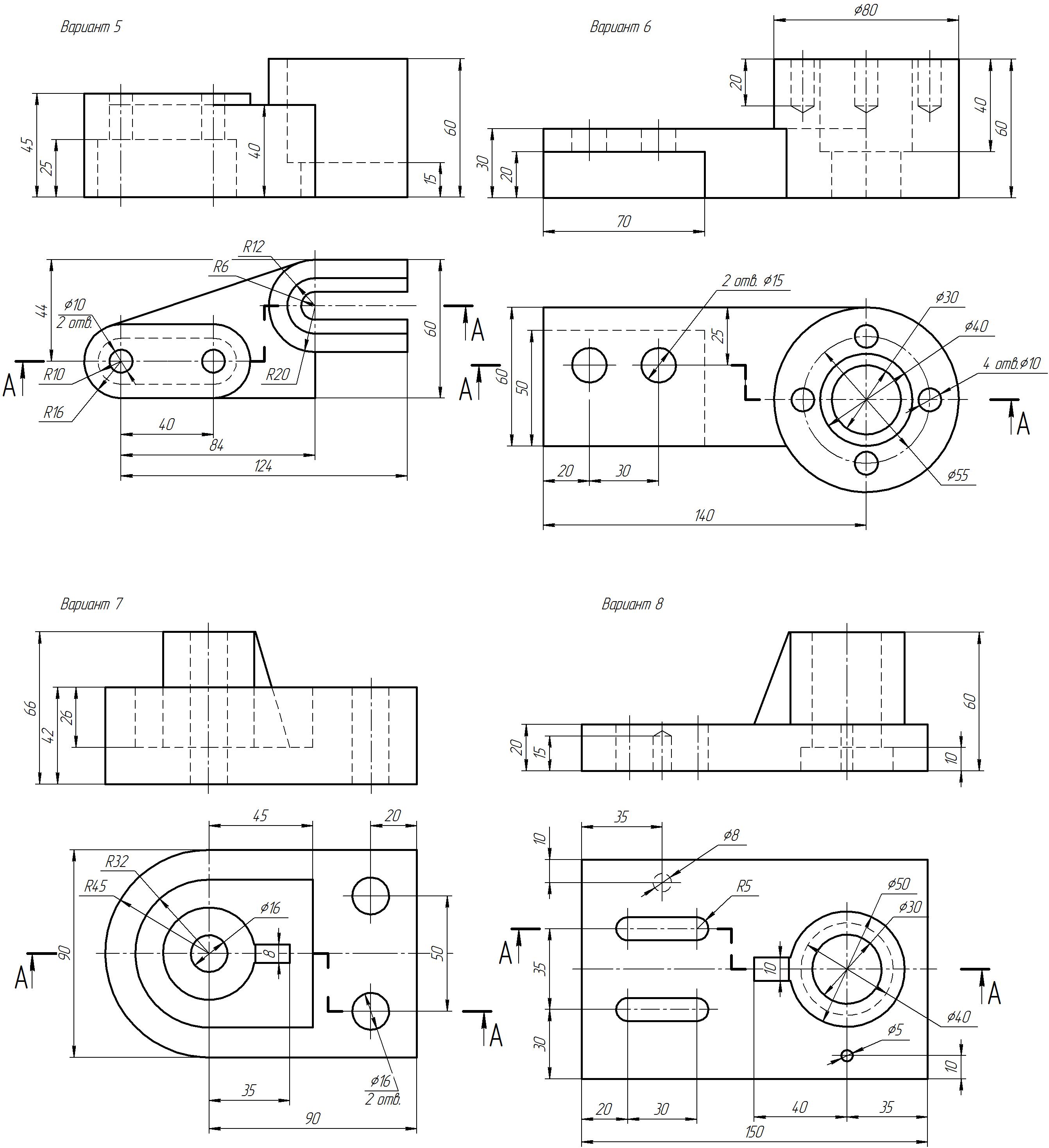

Приложение Б Варианты задания "Сложные разрезы"
Приложение Д Варианты задания "Сечения"
