2. В зависимости от конфигурации:

• симметричные сечения;

• несимметричные сечения.

Вынесенные сечения обводятся линией видимого контура (сплошной толстой основной), наложенные сечения - сплошной тонкой линией.

Предпочтение отдается вынесенным сечениям.

4.2 Симметричные сечения

На Рис. 20 показаны варианты расположения на чертеже симметричных сечений.

При построении симметричных сечений их конфигурация не зависит от изменения направления взгляда по отношению к секущей плоскости, поэтому симметричные сечения обозначаются только в одном случае:

• сечение, вынесенное на свободное место чертежа (Рис. 20, позиция. 1) - сечение обозначается так же, как разрез (показывается линия сечения, указывается стрелками направление взгляда и надписываются одинаковые буквы русского алфавита по типу «А-А»).

В остальных случаях симметричные сечения не обозначаются:

• сечение, вынесенное по линии секущей плоскости (Рис. 20, позиция. 2) - секущая плоскость показана штрихпунктирной линией, совпадающей с осью сечения;

• сечение, вынесенное в разрыв соответствующего изображения (Рис. 20, позиция 3);

• наложенное сечение (Рис 20, позиция 4).

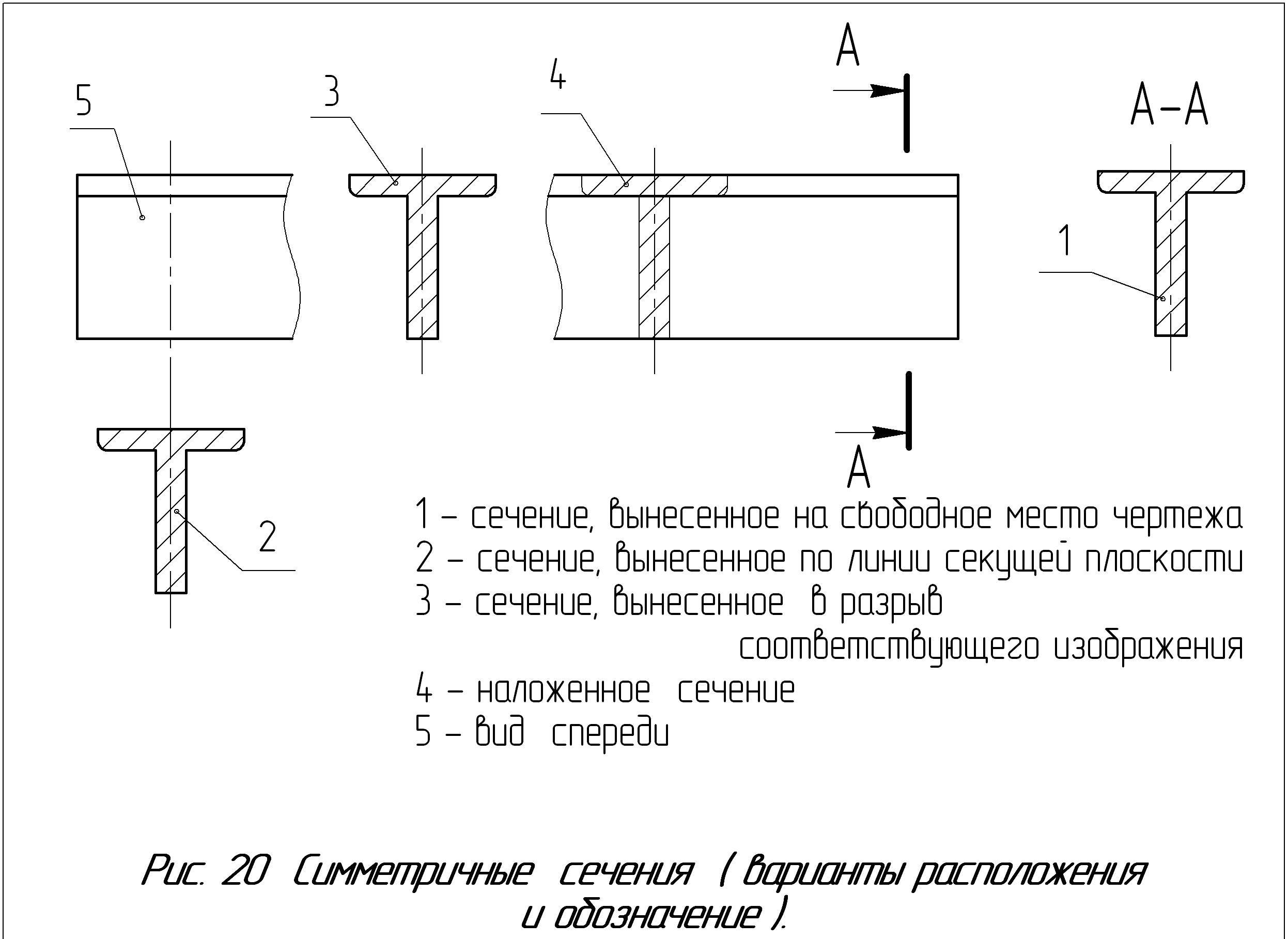

Рисунок 20 – Симметричные сечения (варианты расположения и обозначения)

4.3 Несимметричные сечения

Конфигурация несимметричных сечений зависит от направления взгляда по отношению к секущей плоскости, поэтому несимметричные сечения обозначаются всегда.

На Рис. 21 показаны варианты расположения и обозначения несимметричных сечений:

• сечение, вынесенное на свободное место чертежа (Рис. 21, позиция 1) - сечение обозначается (показывается линия сечения, указывается стрелками направление взгляда и надписываются одинаковые буквы русского алфавита по типу «А-А»);

• сечение, вынесенное в разрыв соответствующего изображения (Рис 21, позиция 2)- в непосредственной близости показывается линия сечения (разомкнутой линией), указывается стрелками направление взгляда, но буквы не надписывают;

• наложенное сечение (Рис. 21, позиция 3)- также показывается линия сечения, указывается стрелками направление взгляда, но буквы не надписывают.

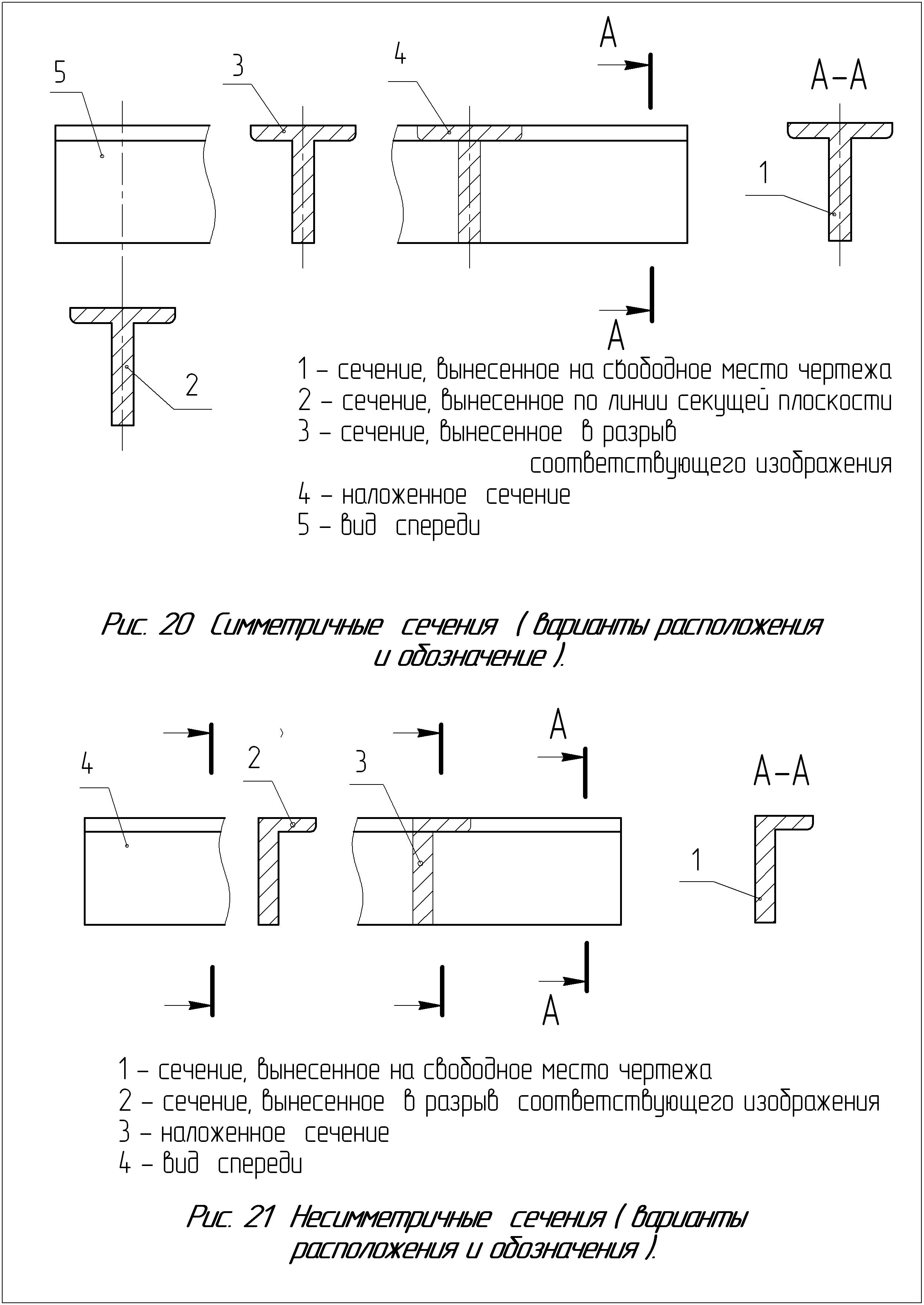

Рисунок 21 – Несимметричные сечения (варианты расположения и обозначения)

4.4 Особенности выполнения сечений

При выполнении сечений надо учитывать следующие особенности:

1)Если секущая плоскость проходит через ось отверстия или углубления, имеющего форму поверхности вращения (цилиндрическую, коническую или сферическую), то контур отверстия или углубления в сечении показывают полностью.

Так, на Рис. 22, а (позиция 1) выполнено сечение, образованное плоскостью «А». Секущая плоскость проходит через ось цилиндрического отверстия. По общему правилу в сечении не должен показываться контур, расположенный за секущей плоскостью, но так как отверстие круглое, его контур показан полностью.

2) Если сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы.

Так, на Рис. 22, а (позиция 2) по общему правилу выполнено сечение, образованное плоскостью «Б». Секущая плоскость проходит через призматическое отверстие, поэтому сечение оказалось состоящим из отдельных частей. В этом случае необходимо применить разрез (Рис. 22, а - позиция 3).

3) Сечение, расположенное на любом месте чертежа, допускается поворачивать. При этом к надписи должен быть добавлен знак «повернуто» (Рис. 22, б; рис. 9, б).

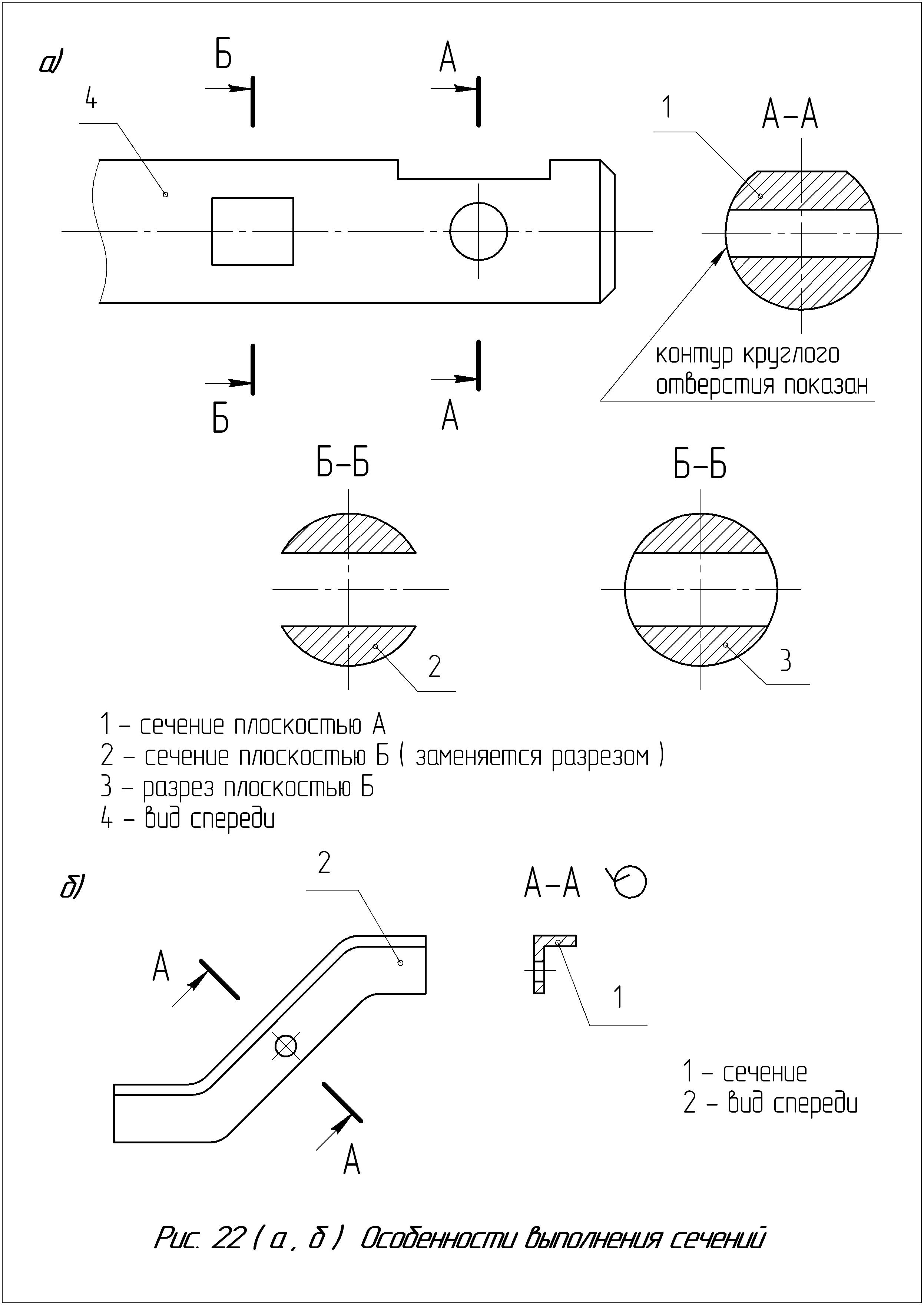

Рисунок 22 (а, б) – Особенности выполнения сечений
