3.4 Соединение части разреза и части соответствующего вида
Если полный разрез располагается на месте соответствующего вида, его можно показать частично: соединить с частью вида. Тогда чертеж получится более информативным.
При этом должны выполняться следующие правила:
Если вид и разрез являются симметричными фигурами (т. е. на изображении присутствует ось симметрии), то соединяются половина вида и половина разреза (разделяющей линией будет ось симметрии).
В этом случае, как правило, разрез располагается справа от вертикальной оси симметрии и снизу от горизонтальной оси симметрии, а на виде убирается невидимый контур, выявленный на разрезе.
Так, на Рис. 13 а, б выполнены полные простые разрезы, которые показаны частично: соединены с половинами соответствующих видов (это правило может соблюдаться и для сложных ступенчатых разрезов).

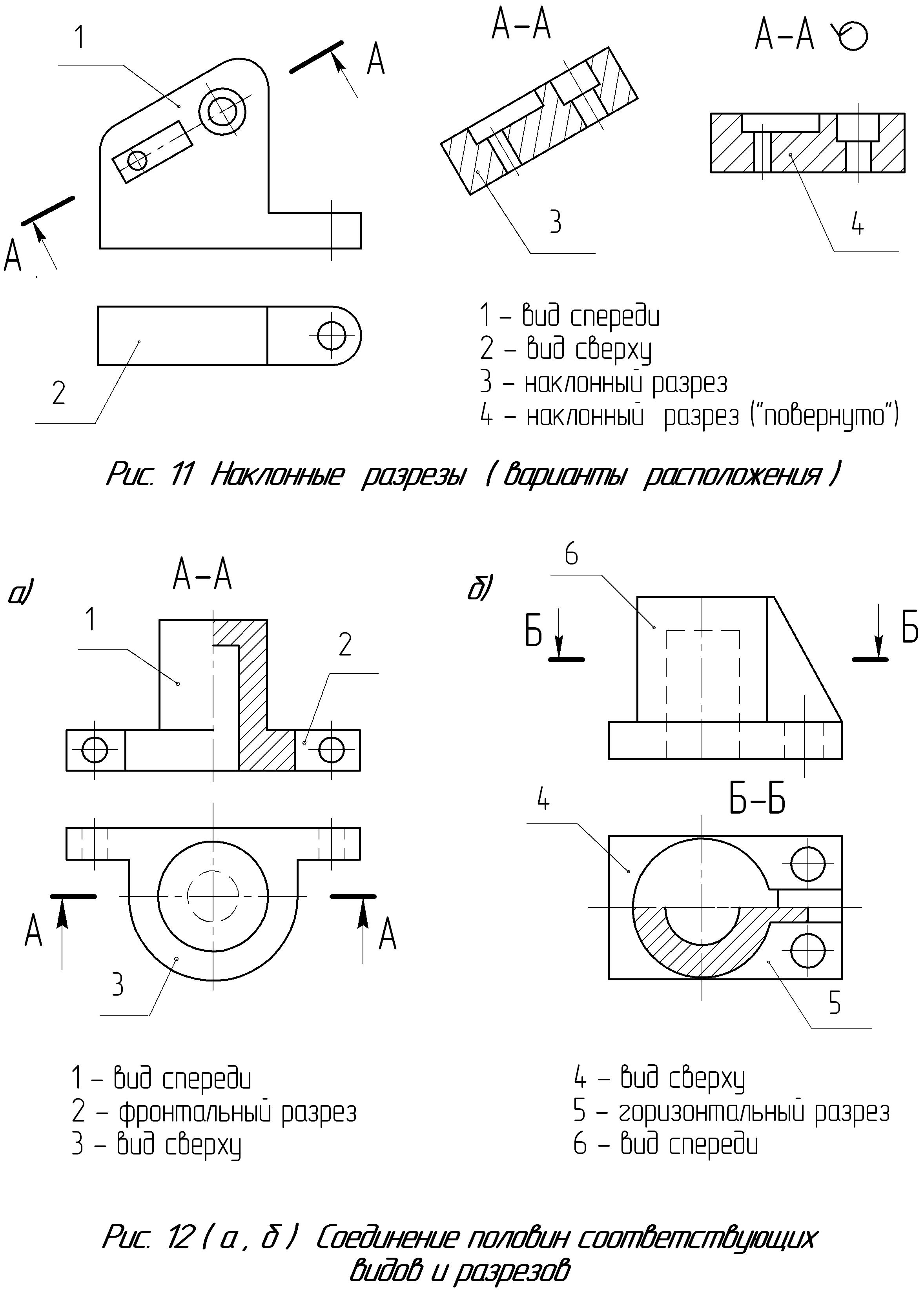

Рисунок 13 (а, б) – Соединение половин соответствующих видов и разрезов
2. Часть разреза и часть соответствующего вида допускается соединять, разделяя их тонкой волнистой линией или тонкой линией с изломом.
Такие линии применяются, если на изображении нет оси симметрии (Рис. 14, а), или если ось симметрии совпадает с контурной линией (внутренней или внешней) - Рис. 14, б.
3. Допускается разделение разреза и вида штрихпунктирной тонкой линией, совпадающей с плоскостью симметрии не всего предмета, а лишь его части, если она представляет тело вращения (Рис. 13, в).

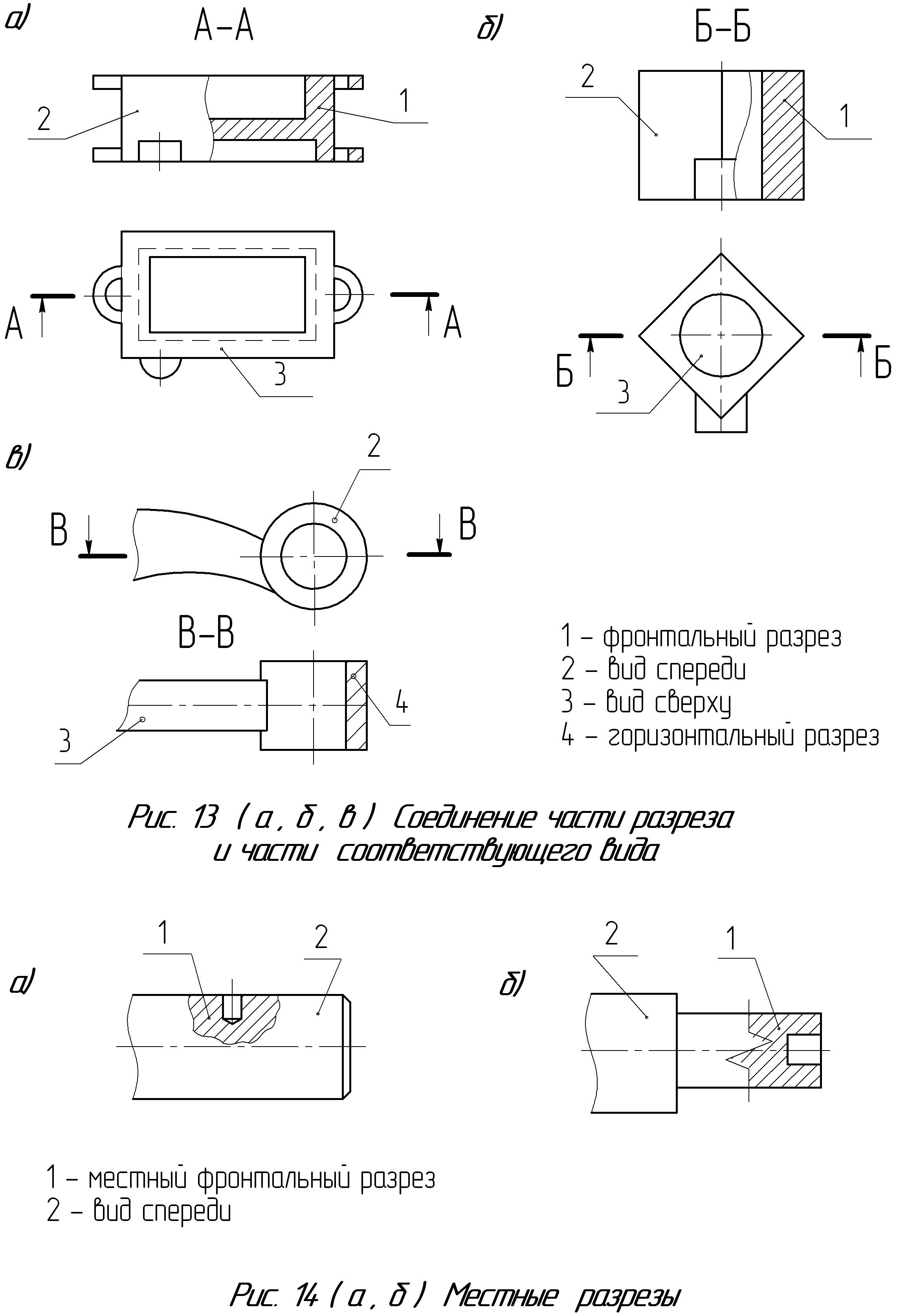

Рисунок 14 (а, б, в) – Соединение части разреза и части соответствующего вида
3.5 Когда разрезы не обозначаются
Местные разрезы никогда не обозначаются (не отмечаются положения секущих плоскостей, разрезы не надписываются).
Полные разрезы не обозначаются, если одновременно соблюдаются следующие условия:
когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, то горизонтальные, фронтальные и профильные разрезы не обозначаются.
Так, на Рис. 15 выполнены фронтальный и профильный разрезы (разрезы соединены с половинами соответствующих видов).
Секущие фронтальная и профильная плоскости совпадают с плоскостями симметрии предмета (т. е. разрезают предмет ровно пополам); при этом разрезы расположены на месте соответствующих видов, находящихся в непосредственной проекционной связи (на стандартных местах) и не разделенных другими изображениями. Поэтому разрезы не обозначены: не отмечены положения секущих плоскостей, разрезы не надписаны.
Исходя из сказанного, можно сделать вывод, что необозначенными могут быть только простые разрезы (при одной секущей плоскости). Сложные разрезы обозначаются всегда.
В этом примере в конструкции предмета есть тонкая стенка типа ребра жесткости (треугольной формы). Это ребро разрезается фронтальной плоскостью вдоль его длины, поэтому на разрезе по стандартному правилу ребро условно не заштриховано (Рис. 15, позиция 6).

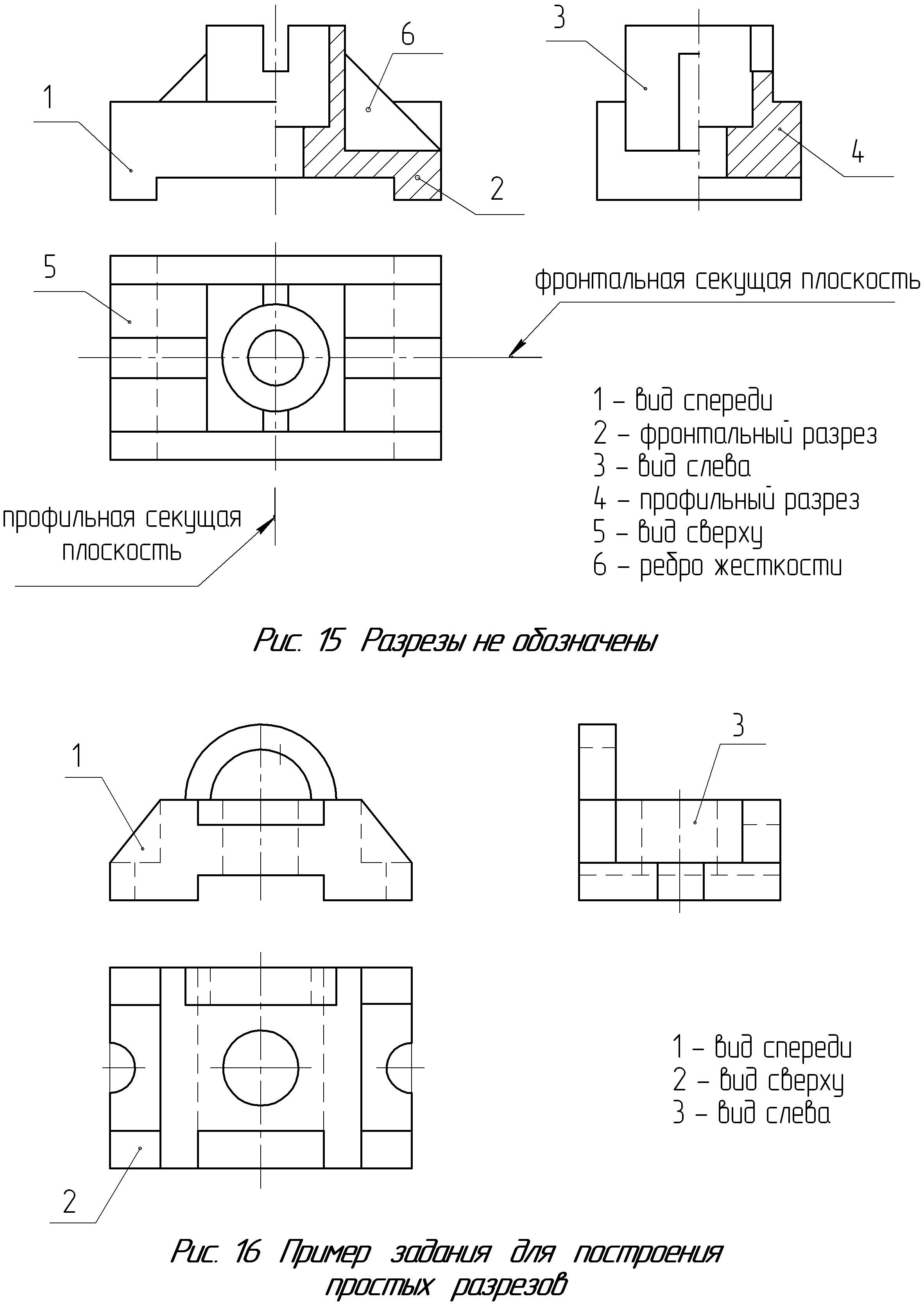

Рисунок 15 – Разрезы не обозначены
