3.1 Классификация разрезов. Основные определения
Разрезы разделяются по следующим признакам:
В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы могут быть:
горизонтальные (секущая плоскость параллельна горизонтальной плоскости проекций);
вертикальные (секущая плоскость перпендикулярна горизонтальной плоскости проекций);
Если вертикальные разрезы параллельны фронтальной или профильной плоскостям проекций, они называются соответственно фронтальными и профильными разрезами;
наклонные (секущая плоскость не перпендикулярна горизонтальной плоскости проекций);
В зависимости от числа секущих плоскостей разрезы разделяются на:
простые (при одной секущей плоскости);
сложные (при нескольких секущих плоскостях).
Сложные разрезы называются ступенчатыми, если секущие плоскости параллельны, и ломаными, если секущие плоскости пересекаются.
В зависимости от направления секущей плоскости разрезы могут быть:
продольные , если секущие плоскости направлены вдоль длины или высоты предмета;
поперечные, если секущие плоскости направлены перпендикулярно длине или высоте предмета.
В зависимости от полноты разрезания предмета разрезы могут быть:
полные (если предмет разрезается полностью);
местные (выполненные секущей плоскостью лишь в отдельном, ограниченном месте предмета)
3.2 Обозначение разрезов
На Рис. 8 выполнен простой полный фронтальный разрез.
Положение секущей плоскости указывают на чертеже линией сечения.
Для линии сечения применяется разомкнутая линия: два толстых штриха длиной от 8 до 15 мм (Рис.9 в). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей.
Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.
Направление взгляда указывается стрелками, которые должны наноситься на расстоянии 2 - 3 мм от внешних концов штрихов (размер стрелок см. на Рис. 9, а, в).
У начала и конца линии сечения рядом со стрелками ставят одну и ту же прописную букву русского алфавита, а разрез надписывают по типу «А – А» (Рис. 9, в).

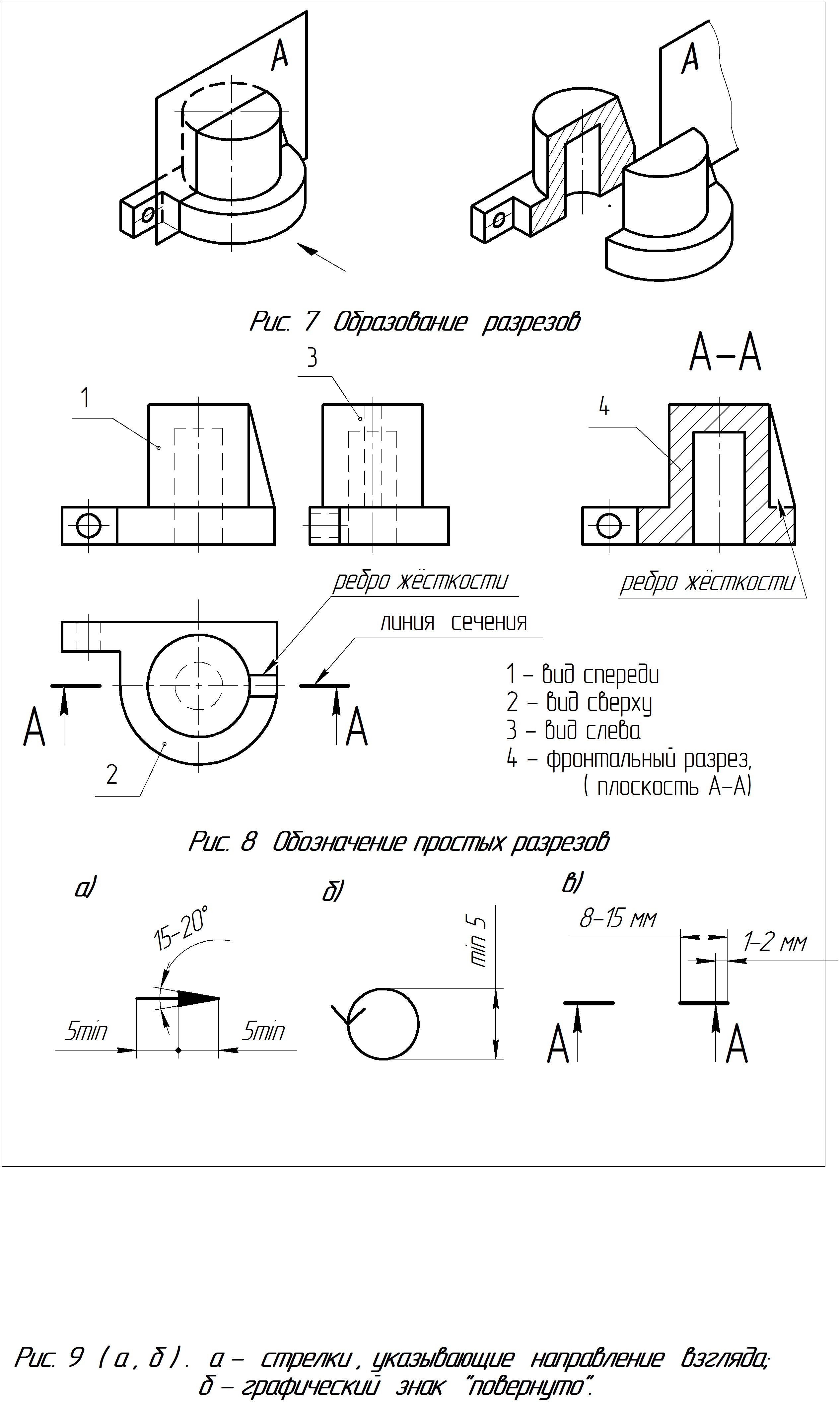

Рисунок 9 – Графические символы: а) стрелка, указывающая направление взгляда; б) графический знак "повёрнуто", в) обозначение разреза - след секущей плоскости и направление взгляда
3.3 Расположение разрезов на чертеже
Разрезы должны располагаться на чертеже по следующим правилам.
На Рис. 8 фронтальный полный разрез расположен на свободном месте чертежа.
Как правило, для уменьшения количества изображений горизонтальные, фронтальные и профильные разрезы располагают на месте соответствующих основных видов (если это не мешает чтению чертежа):
для горизонтального разреза соответствующими видами являются вид сверху и вид снизу (так как их плоскости параллельны);
для фронтального разреза соответствующими видами являются вид спереди и вид сзади;
для профильного разреза соответствующими видами являются вид слева и вид справа.
Так, на Рис. 10, а выполнены простые полные разрезы, расположенные на месте соответствующих основных видов.
На Рис. 10, б выполнен горизонтальный ломаный разрез, расположенный на месте соответствующего вида сверху. При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость (при повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на соответствующую плоскость проекций). Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида.
На Рис. 10, в выполнен фронтальный ступенчатый разрез, расположенный на месте соответствующего вида спереди.
Вертикальный разрез, когда секущая плоскость не параллельна фронтальной или профильной плоскостям проекций, а также наклонный разрез должны строиться и располагаться в соответствии с направлением взгляда, указанным стрелками.

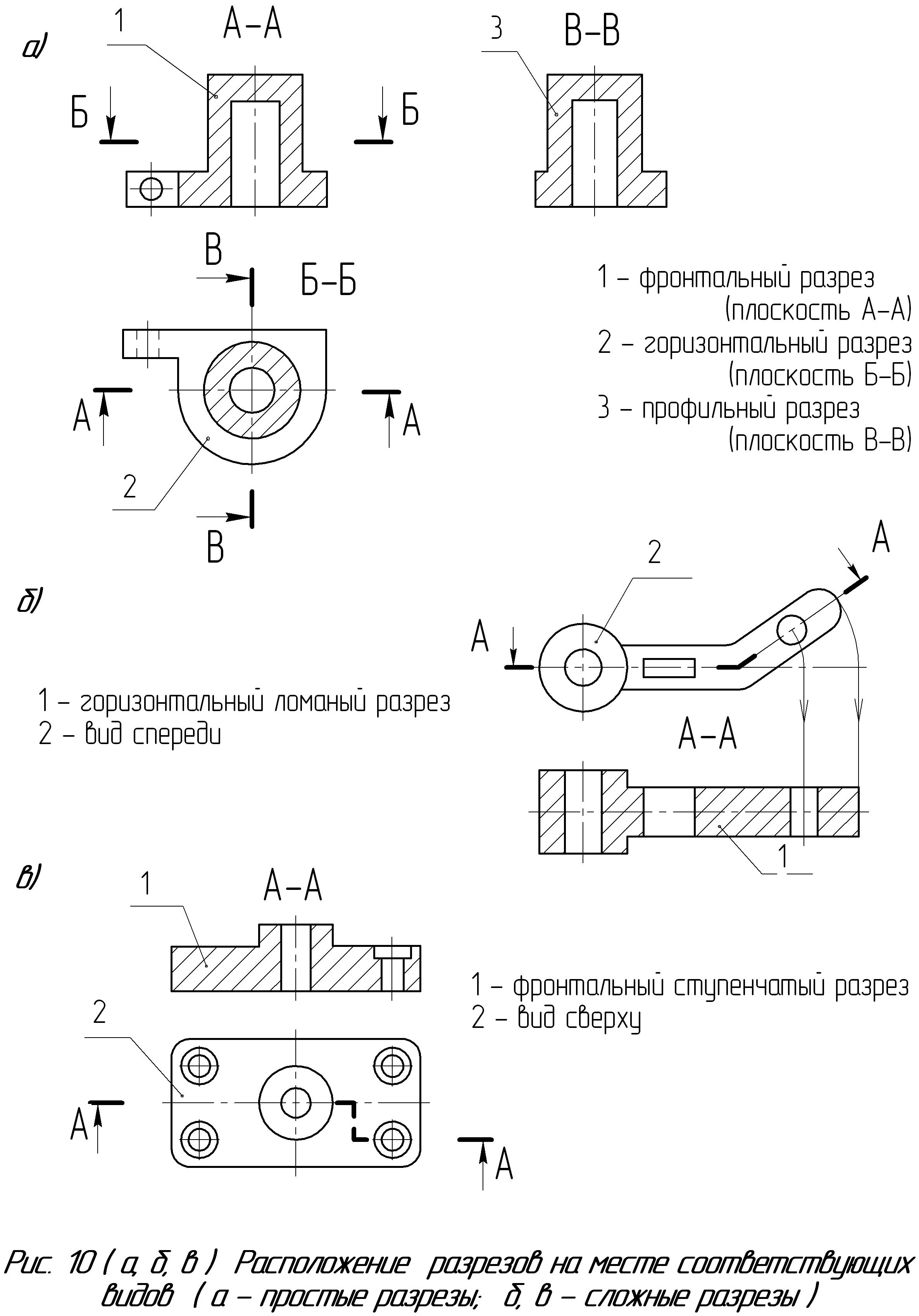

Рисунок 10 – Расположение разрезов на месте соответствующих видов (а – простые разрезы; б, в - сложные разрезы)
Допускается располагать такие разрезы в любом месте чертежа, а также с поворотом: в этом случае к надписи должно быть добавлено условное графическое обозначение «повернуто» - Рис. 11; Рис. 9, б.

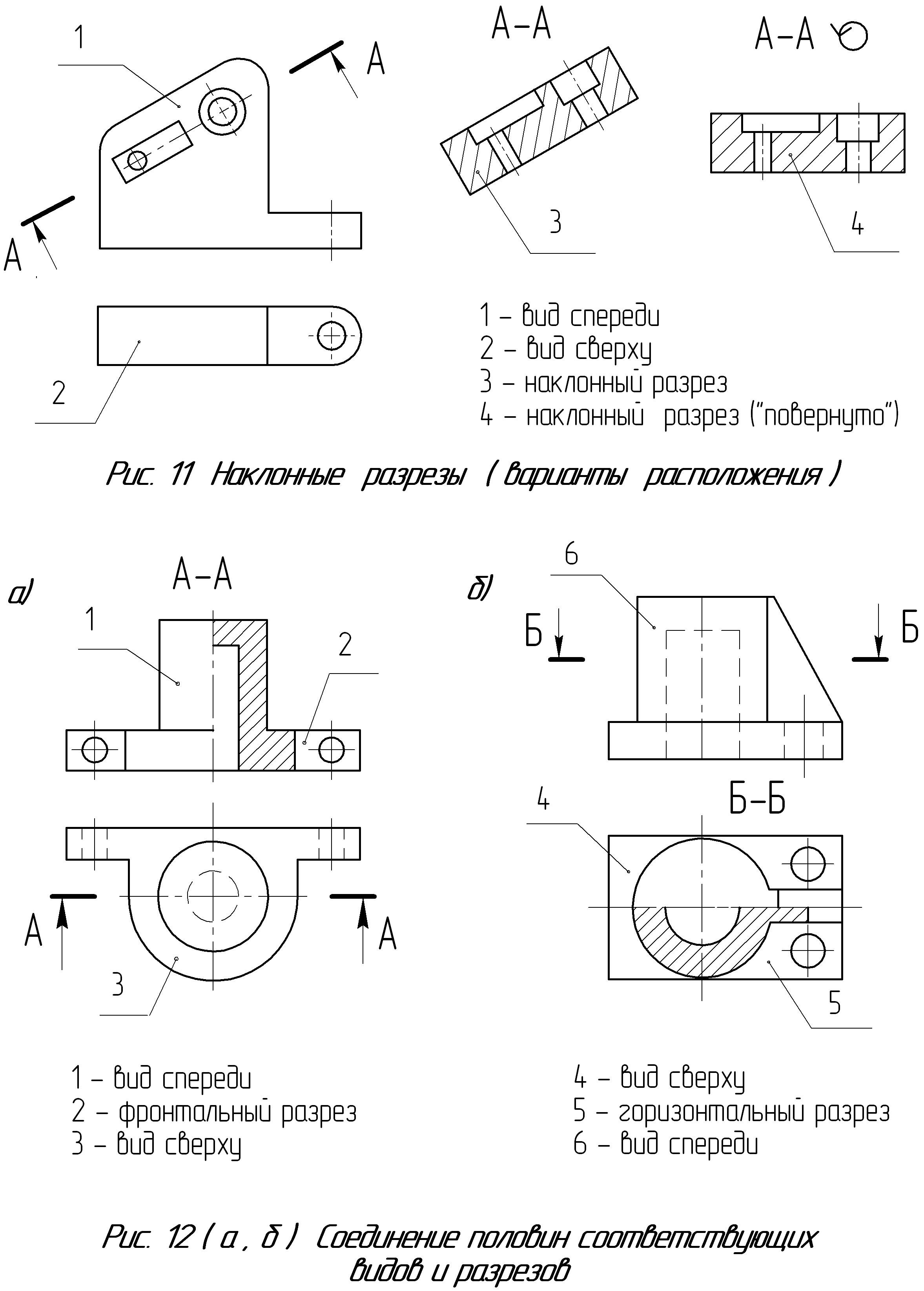

Рисунок 11 – Наклонные разрезы (варианты расположения)
Местные разрезы располагаются на соответствующих основных видах и выделяются тонкой волнистой линией или линией с изломом (Рис. 12 а, б). Эти линии не должны совпадать с какими-либо другими линиями изображения.
Рисунок 12 (а, б) – Местные разрезы
