2 Виды
Вид - изображение обращенной к наблюдателю видимой части поверхности предмета.
Для уменьшения количества изображений допускается на видах показывать невидимые части поверхности предмета штриховыми линиями.
Виды могут быть основные, дополнительные, местные.
2.1 Основные виды
Основные виды получаются на основных плоскостях проекций и имеют следующие названия (Рис. 2):
1 - вид спереди, или главный вид (фронтальная плоскость проекций); 2 – вид сверху (горизонтальная плоскость проекций); 3 – вид слева (профильная плоскость проекций); 4 – вид справа; 5 – вид снизу; 6 – вид сзади.
При стандартном расположении основных видов по отношению к главному изображению (при соблюдении проекционной связи) названия видов не надписывают (Рис. 2).
Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением, то виды следует обозначить: показать стрелкой направление проецирования, над стрелкой и над полученным видом надписать одну и ту же прописную букву.

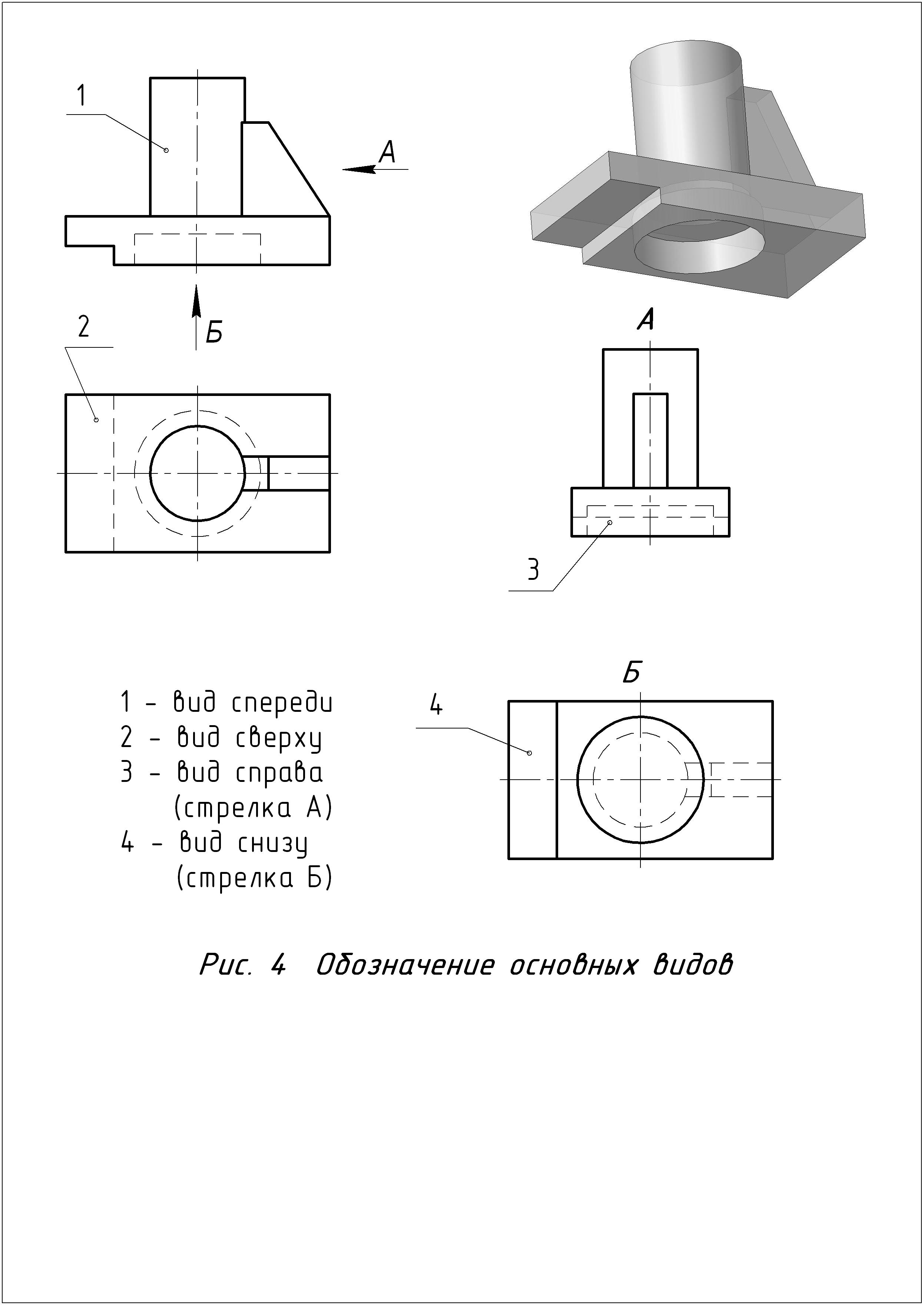

Так, на Рис. 4: вид сверху не обозначен (он расположен на своём стандартном месте); а вид справа (А) и вид снизу (Б) - обозначены, поскольку нарушена непосредственная проекционная связь с главным видом.
Рисунок 4 – Обозначение основных видов
Когда отсутствует изображение, на котором может быть показано направление взгляда, название вида надписывают.
2.2 Дополнительные виды

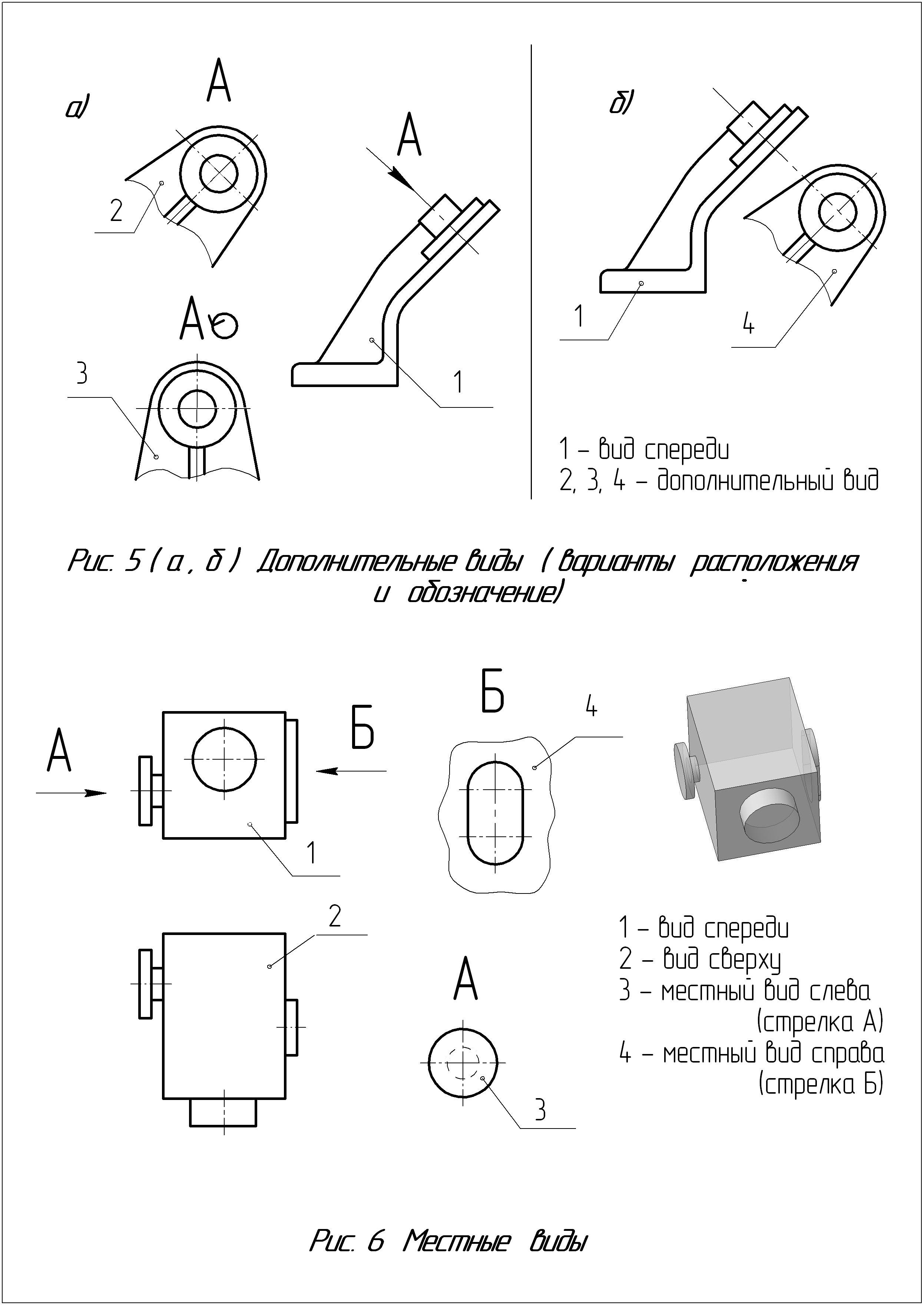

Дополнительные виды получаются на плоскостях, непараллельных основным плоскостям проекций и применяются, когда какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров (Рис. 5 – а, б).
Рисунок 5 – Дополнительные виды (варианты расположения и обозначения)
Дополнительный вид обозначается на чертеже прописной буквой, а у связанного с ним изображения ставится стрелка, указывающая направление взгляда (Рис. 5, а – позиции 1 и 2).
Дополнительный вид допускается повертывать, при этом обозначение вида должно быть дополнено условным графическим обозначением «повернуто» (Рис. 5, а – позиции 1 и 3).
Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (Рис. 5, б – позиции 1 и 4).
2.3 Местные виды
Местным видом называется изображение отдельного, ограниченного места поверхности предмета (применяется тогда, когда нерационально строить основной вид полностью для прочтения формы предмета).
Местные виды получаются на основных плоскостях проекций и могут быть ограничены линией обрыва (тонкой волнистой линией) (Рис. 6 - вид Б) или не ограничены (Рис. 6 - вид А).
Местный вид должен быть обозначен подобно дополнительному виду.
Рисунок 6 - Местные виды
3. Разрезы
Чтобы выявить внутренние невидимые очертания предметов применяются разрезы.
Разрез - изображение предмета, мысленно рассеченного одной или несколькими плоскостями (при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета).
На Рис. 7 показано образование разреза (направление взгляда указано стрелкой). Та часть предмета, которая расположена между наблюдателем и секущей плоскостью, мысленно отбрасывается. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней. Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета.
Фигура, лежащая в секущей плоскости, штрихуется согласно графическим обозначениям материалов одинаково на всех разрезах одного и того же предмета. Наиболее часто на чертежах используется штриховка тонкими сплошными линиями преимущественно с наклоном 45° влево или вправо.
Разрез, образованный плоскостью А показан на рис. 8
Рисунок 7 – Образование разрезов
Рисунок 8 – Обозначение простых разрезов
