ФГБОУ ВПО СГУПС
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Сибирский государственный университет путей сообщения»
Т.А. Быкадорова, А.В. Петухова
Проекционное черчение
МЕТОДИЧЕСКОЕ РУКОВОДСТВО И КОНТРОЛЬНЫЕ ЗАДАНИЯ
для студентов- заочников инженерно- технических специальностей
Новосибирск 2012
Быкадорова Т.А., Петухова А.В. Проекционное черчение: Методическое руководство и контрольные задания для студентов-заочников инженерно-технических специальностей. – Новосибирск: Изд-во СГУПС, 2012. –
Методическое руководство содержит теорию построения видов, разрезов, сечений, аксонометрических проекций в соответствии с действующими стандартами ЕСКД, а также варианты контрольных заданий по инженерной графике.
Предназначено для студентов–заочников первого курса специальностей СМТ, СД, АД, СП, СВВ, М, БМС, Д.
Рассмотрено и рекомендовано к печати на заседании кафедры «Графика».
О т в е т с т в е н н ы й р е д а к т о р
Канд. пед. наук, доц. Самардак М.В.
Р е ц е н з е н т ы
Канд. архитектуры, доцент каф. ЗСКиМ СГУПС Скуратовский Г.М.
Канд. пед наук, проф. Кафедры «Начертательная геометрия» НГАСУ Вольхин К.А.
Введение
Овладение чертежом как средством выражения технической мысли и как производственным документом происходит на протяжении всего процесса обучения в вузе. Этот процесс начинается с изучения инженерной графики, а затем развивается и закрепляется при изучении общеинженерных и специальных дисциплин, а также при выполнении курсовых и дипломного проектов.
Раздел инженерной графики «Проекционное черчение» способствует приобретению навыков в составлении и чтении чертежей, развитию пространственного воображения.
Методическое руководство знакомит с такими разделами проекционного черчения, как построение стандартных изображений и наиболее часто применяемых аксонометрических проекций.
В руководстве содержатся варианты контрольных заданий по проекционному черчению, и приведены примеры их выполнения работ.
1. Изображения в ортогональных проекциях. Основные положения
Правила выполнения изображений на чертежах регламентируются ГОСТ 2.305 – 2008 «Изображения – виды, разрезы, сечения».
Изображения предметов на чертежах должны выполняться по методу ортогонального (прямоугольного) проецирования.

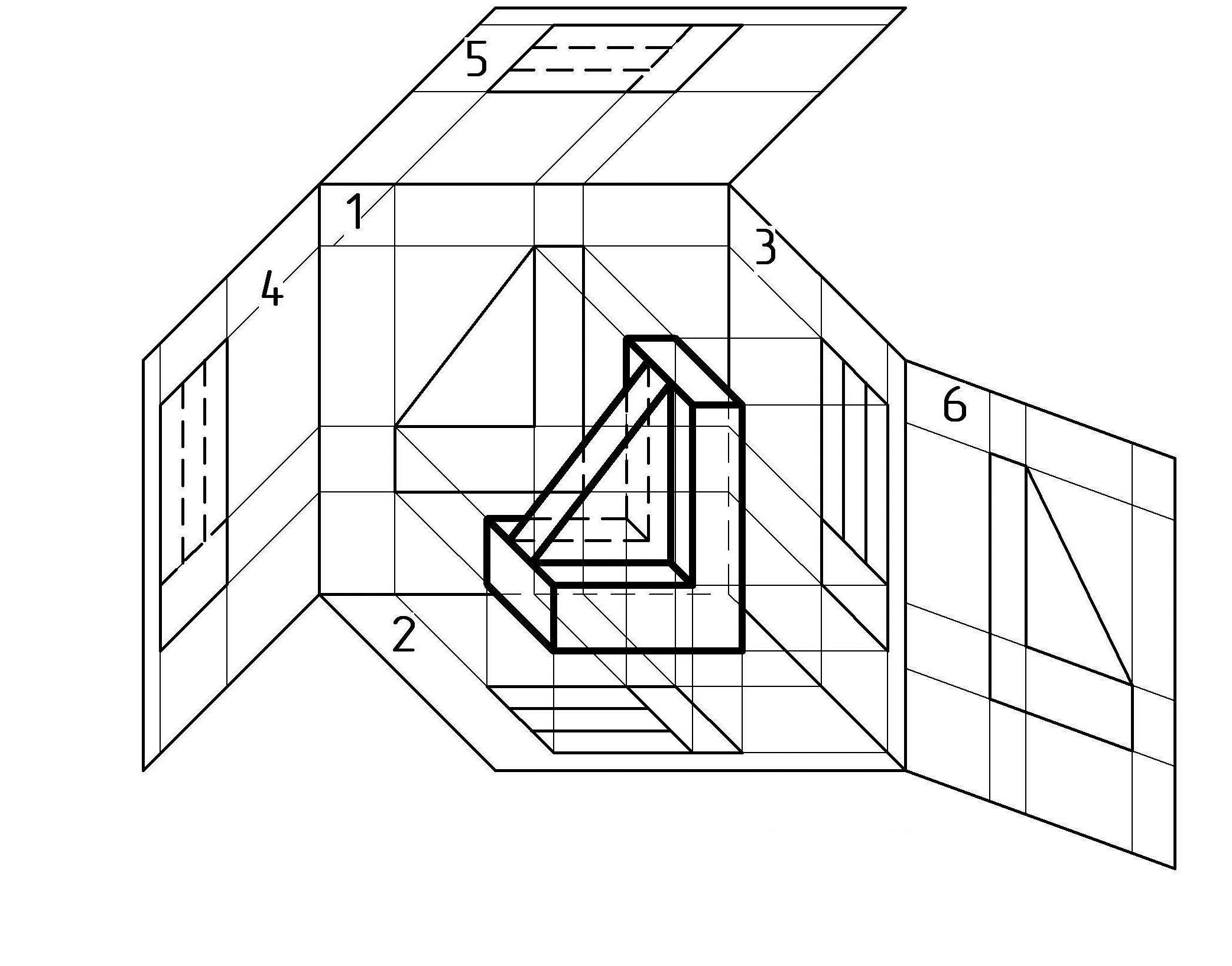

Для построения изображений предмет мысленно располагается между наблюдателем и соответствующей плоскостью проекций. За основные плоскости проекций принимаются шесть граней куба, на которые и проецируется предмет (Рис. 1).
Рисунок 1 - Построение изображений методом ортогонального проецирования
Далее грани совмещают с плоскостью. Полученные изображения находятся в проекционной связи, а их взаимное расположение принимается как стандартное (Рис. 2).
Изображение на фронтальной плоскости проекций (Рис. 2) рассматривается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
Рисунок 2 – Стандартное расположение изображений на чертеже

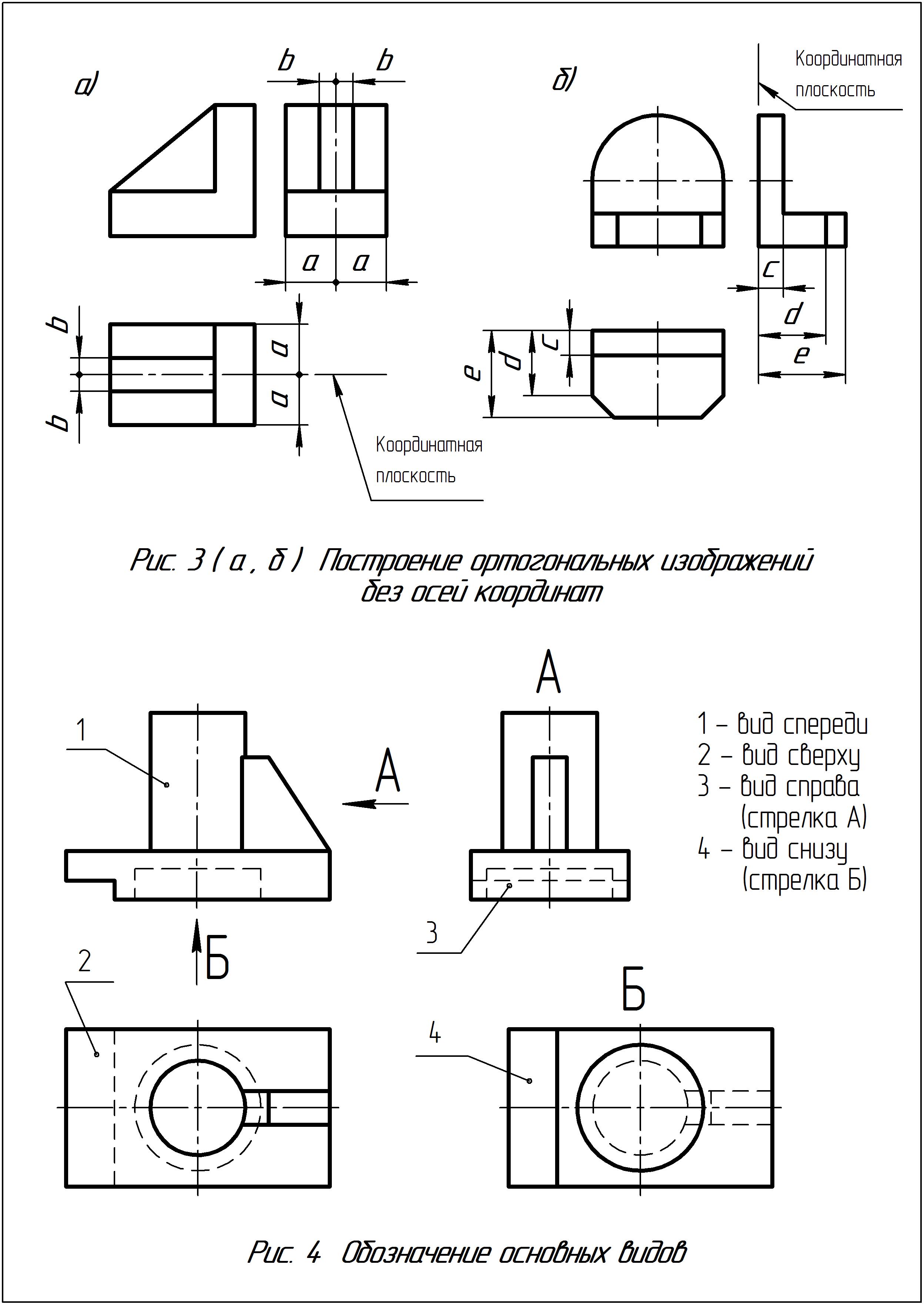

При проецировании не имеет значения, на какое расстояние удалены плоскости проекций от предмета, поэтому изображения можно построить, не проводя на чертеже оси проекций. При этом расстояния откладываются от выбранной координатной плоскости, за которую можно принять плоскость симметрии или одну из граней предмета (Рис. 3 – а, б).
Рисунок 3 – Построение ортогональных изображений без осей координат
Количество изображений должно быть наименьшим, но обеспечивающим полное представление о предмете (при использовании установленных условных обозначений, знаков и надписей).
Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы и сечения.
