Функционирование маршрутизаторов Назначение ip-адресов
Назначение IP-адреса:
администратором вручную (серверам и интерфейсам маршрутизаторов сетевым принтерам);
динамически с помощью DHCP-сервера.
“Пуск”, “Настройка”, “Панель управления”, “Сетевые подключения”,
“Подключение по локальной сети”,
Затем “Свойства”, “Протокол Интернета (TCP/IP)”, затем “Свойства”
а) б)

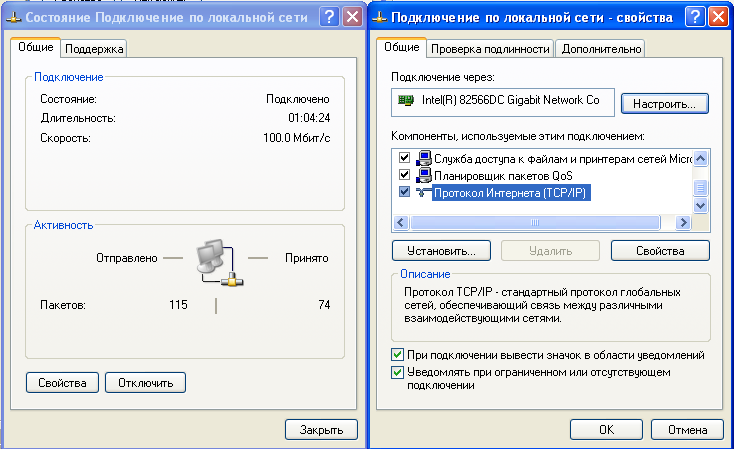

Окна выбора протокола TCP/IP

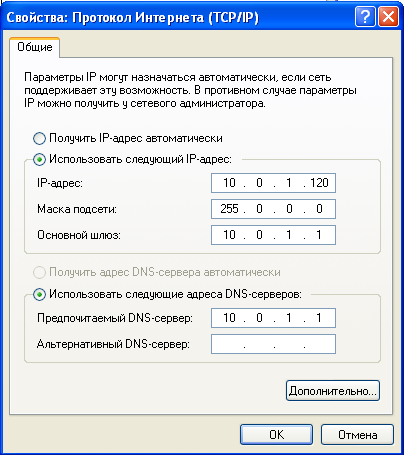

Назначение IP-адреса администратором вручную
Протокол Dynamic Host Configuration Protocol (DHCP) динамически задает адреса из заданного диапазона IP-адресов на DHCP-сервере.
Узел посылает в локальную сеть запрос с широковещательным IP-адресом назначения – 255.255.255.255 и МАС-адресом – FF:FF:FF:FF:FF:FF. В качестве МАС-адреса источника в запросе указывается адрес запрашивающего узла 01:AA:11:AA:11:AA. Такой запрос поступает на все устройства сети, в том числе на сервер DHCP. Все устройства отбрасывают пакет с запросом, за исключением сервера, который опознает запрос.
Передача ответа сервера DHCP
Передача данных в сетях с маршрутизаторами
Передача данных по сети
Таблица 8.1
Адреса узлов и интерфейсов маршрутизаторов
Устройство |
Интерфейс |
IP-адрес |
МАС-адрес |
Host X |
F0/0 |
172.16.10.11 |
011ABC123456 |
Router_A |
F0/1 |
172.16.10.1 |
0001AAAA1111 |
F0/2 |
198.20.20.5 |
0002AAAA2222 |
|
Router_B |
F0/1 |
198.20.20.6 |
0001BBBB1111 |
F0/2 |
199.30.30.9 |
0002BBBB2222 |
|
Router_C |
F0/1 |
199.30.30.10 |
0001CCCC1111 |
F0/2 |
200.40.40.1 |
0002CCCC2222 |
|
Host Y |
F0/0 |
200.40.40.7 |
022DEF123456 |
Заголовок пакета |
Поле данных |
||
Первые поля заголовка пакета |
IP адрес узла назначения 200.40.40.7 |
IP адрес узла источника 172.16.10.11 |
Data |
Пакет данных |
|||
Host X обращается к таблице ARP.
Формирует широковещательный ARP-запрос с IP-адресом назначения – 200.40.40.7, который находится за пределами локальной сети 172.16.10.0.
Маршрутизатор в ответ на запрос посылает ARP-ответ с MAC-адресом своего входного интерфейса, на который поступил запрос.
IP адрес |
МАС адрес |
172.16.10.1 |
0001AAAA1111 |
Формируется кадр, который передается в маршрутизатор Router_A:
Заголовок кадра |
Заголовок пакета |
Поле данных |
||
МАС-адрес узла назначения 0001AAAA1111 |
МАС-адрес узла источника 011ABC123456 |
IP- адрес узла назначения 200.40.40.7 |
IP- адрес узла источника 172.16.10.11 |
Data |
Кадр данных |
||||
Заголовок пакета |
Поле данных |
||
Первые поля заголовка пакета |
IP-адрес узла назначения 200.40.40.7 |
IP-адрес узла источника 172.16.10.11 |
Data |
Пакет данных |
|||
Новый кадр передается на входной порт маршрутизатора Router_В:
Заголовок кадра |
Заголовок пакета |
Данные |
||
МАС-адрес узла назначения 0001BBBB1111 |
МАС-адрес узла источника 0002AAAA2222 |
IP- адрес узла назначения 200.40.40.7 |
IP- адрес узла источника 172.16.10.11 |
Data |
Кадр данных |
||||
Новый кадр передается с новыми МАС-адресами источника и назначения в маршрутизатор Router_С:
Заголовок кадра |
Заголовок пакета |
Данные |
||
МАС-адрес узла назначения 0001CCCC1111 |
МАС-адрес узла источника 0002BBBB2222 |
IP-адрес узла назначения 200.40.40.7 |
IP- адрес узла источника 172.16.10.11 |
Data |
Кадр данных |
||||
В маршрутизаторе Router_С формируются новый пакет и кадр. Адресат назначения находится в сети непосредственно присоединенной к интерфейсу F0/2 маршрутизатора Router_С, кадр передается узлу назначения Host Y:
Заголовок кадра |
Заголовок пакета |
Данные |
||
МАС-адрес узла назначения 022DEF123456 |
МАС-адрес узла источника 0002CCCC2222 |
IP-адрес узла назначения 200.40.40.7 |
IP- адрес узла источника 172.16.10.11 |
Data |
Кадр данных |
||||
IP-адреса узла назначения и узла источника остаются неизменными, МАС-адреса назначения и источника меняются при прохождении каждого маршрутизатора.
Всякий раз при формировании кадра вычисляется контрольная сумма.
