Технология Gigabit Ethernet

Сохранился метод CSMA/CD в полудуплексном режиме. На логическом уровне – кодирование 8B/10B. Минимальная длина кадра – 512 байт, вместо 64 байт в Ethernet и Fast Ethernet. Диаметр сети – 200 м. Разрешается передавать несколько коротких кадров подряд с общей длиной до 8192 байт.

Стандарт 802.3z:

спецификация 1000Base-SX многомодовый кабель 62,5/125 – сегмент 220 м,

50/125 – не более 500 м.

спецификация 1000Base-LX одномодовое волокно – сегмент 5000 м.

Стандарт 802.3ab спецификация 802.3ab, код 4D-PAM5 с пятью уровнями потенциала (-2, -1, 0, +1, +2).

Передача данных по 4 парам UTP категории 5е

Технология 10-Gigabit Ethernet. Стандарт 802.3ae:

• 10GBASE- SR –для коротких расстояний по уже установленному многомодовому волокну, поддерживает связь на расстоянии от 26 м до 82 м.

• 10GBASE- LX4 – использует технологию уплотнения по длины волне (WDM), поддерживает связь на расстоянии от 240 м до 300 м по уже установленному многомодовому волокну и до 10 км по одномодовому волокну.

• 10GBASE- LR и 10GBASE- ER – обеспечивает связь от 10 км до 40 км по одномодовому волокну.

• 10GBASE- SW, 10GBASE- LW и 10GBASE- EW – технологии с общим названием 10GBASE-W, предназначены, чтобы обеспечить работу оборудования глобальных сетей с модулями SONET/SDH.

Спецификация	Длина волны	Волокно	Расстояние
10GBase-LX4	1310 нм	62,5 мкм	2 – 300 м
		50 мкм	2 – 300 м
		10 мкм	2 – 10 км
		62,5 мкм	2 – 33 м
		50 мкм	2 – 300 м
10GBase-L	1310 нм	10 мкм	2 – 10 км
10GBase-E	1550 нм	10 мкм	2 – 40 км

Принципы и средства межсетевого взаимодействия

Составная сеть на маршрутизаторах

Соединение маршрутизатора локальной сети с сетью Интернет производится через сеть провайдера. Терминальное (оконечное) оборудование (data terminal equipment - DTE), к которому относится и маршрутизатор, подсоединяется к глобальной сети (или к сети провайдера) через канальное коммуникационное оборудование (Data Communications Equipment или data circuit-terminating equipment – DCE).

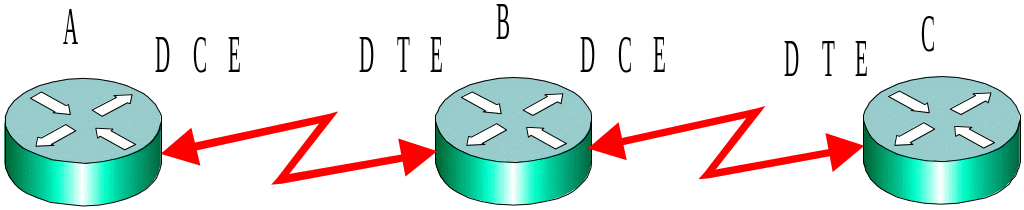

Последовательное соединение маршрутизаторов

Маршрутизаторы обеспечивают связь между сетями, обеспечивая:

Выбор наилучшего пути для пакетов к адресату назначения.

Продвижение (коммутация) принятого пакета с входного интерфейса на соответствующий выходной интерфейс.

Маршрутизаторы функционируют на Уровне 3 модели OSI, используют сетевые логические адреса (IP-адреса).

Для определения наилучшего пути маршрутизаторы строят таблицы маршрутизации и обмениваются сетевой маршрутной информацией с другими маршрутизаторами.

Администратор может конфигурировать статические маршруты и поддерживать таблицы маршрутизации вручную. Однако большинство таблиц маршрутизации создается и поддерживается динамически, за счет использования протоколов маршрутизации (routing protocol),

В оперативной памяти RAM:

Internetwork Operation System – IOS

конфигурационный файл

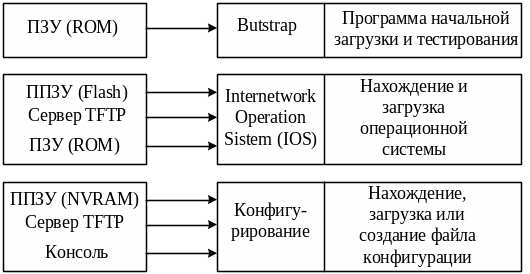

Элементы памяти и программы маршрутизатора

Определения пути пакета – метрика

Например, при передаче информации с Host X на Host Y, находящийся в удаленной Сети 2, определен маршрут через маршрутизаторы A, B, C.

Шлюз по умолчанию (Default gateway), через него все пакеты из локальной Сети 1 будут передаваться в удаленные сети.

Заголовок кадра		Заголовок пакета		Поле данных	Концевик (трейлер)
МАС-адрес назначения	МАС-адрес источника	IP-адрес назначения	IP-адрес источника	Данные	Контрольная сумма
