Транспортный уровень моделей osi, tcp/ip
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
|
Номер порта источника |
Номер порта назначения |
|||||||||||||||||||||||||||||||
Номер последовательности |
||||||||||||||||||||||||||||||||
Номер подтверждения |
||||||||||||||||||||||||||||||||
Дл. Заг |
Резерв |
Код. сегм |
Размер скользящего окна |
|||||||||||||||||||||||||||||
Контрольная сумма |
Индикатор конца срочных данных |
|||||||||||||||||||||||||||||||
Опции |
||||||||||||||||||||||||||||||||
Данные |
||||||||||||||||||||||||||||||||
Формат заголовка сегмента TCP
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
Номер порта источника |
Номер порта назначения |
||||||||||||||||||||||||||||||
Длина заг. и данных |
Контрольная сумма |
||||||||||||||||||||||||||||||
Данные |
|||||||||||||||||||||||||||||||
Формат сегмента UDP
-
Протоколы
FTP
Telnet
SMTP
HTTP
HTTPS
POP3
Порты
20, 21
23
25
80
443
110
Номера некоторых известных портов
Результат выполнения команды netstat
SYN
(1), ACK
(2), ACK
(3).
Физический уровень модели osi Медные кабели – в сетях доступа, в локальных сетях.
Витые пары проводов могут быть неэкранированными (Unshielded Twisted Pair – UTP) и экранированными (Shielded Twisted Pair – STP).
UTP – разъем 8Р8С, имеющий 8 контактов или, коннектор RJ-45.
ISO/IEC 11801 и аналогичный EIA/TIA 568.
Категории кабелей и разъемов
Категория кабеля и разъема |
Полоса частот, МГц |
Скорость передачи, Мбит/c |
Типовые приложения |
Категория 1 |
0,1 |
0,5 |
Телефонный кабель для передачи голоса или данных при помощи модема |
Категория 2 |
1 |
4 |
Локальные сети Token Ring |
Категория 3 |
16 |
10 100 |
Локальные сети Ethernet 10Base-T, Ethernet 10Base-T4 |
Категория 5 |
100 |
100 |
Сети Fast Ethernet 100Base-TХ |
Категория 6 |
250 |
1000 |
Сети Fast Ethernet и Gigabit Ethernet |
Категория 7 |
600 |
10000 |
Сети Gigabit Ethernet и 10Gigabit Ethernet |
Рис. 5.2. Симметричный кабель витая пара
а)
б)
Прямой кабель
а)
Кроссовый кабель
Консольный кабель
а) б)
Многомодовое волокно
Рис. 5.9. Одномодовое волокно
Рис. 5.10. Линейные коды систем передачи информации
AMI – нулевые биты кода представлены нулевым уровнем сигнала, а единичные биты – чередующимися значениями +V, -V.
MLT-3 –нулевые биты – значение сигнала остается таким, каким оно было к этому моменту. При передаче единичных бит данных значение сигнала изменяется в следующей последовательности: +V, 0, -V, 0, +V и т.д.
Параметры стандартов Wi-Fi беспроводной среды передачи
Стандарт (Частотный диапазон) |
Cкорость передачи, Мбит/с |
Типовое значен, Мбит/с |
Макс. значение, Мбит/с |
802.11a (5 ГГц) |
54 |
20 – 26 |
108 |
802.11b (2.4 ГГц) |
11 |
2 – 4 |
11 |
802.11g (2.4 ГГц) |
54 |
20 – 26 |
108 |
802.11n (2.4, 5 ГГц) |
100 |
|
210 |
Рис. 14.1. Физические топологии локальных сетей

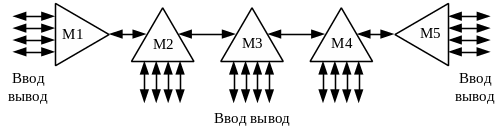

Рис. 14.3. Линейная последовательность мультиплексоров
Логическая топология сети определяет, как узлы общаются через среду, т.е. как обеспечивается управление доступом к среде:
«точка-точка» (point-to-point), множественного доступа (multi access),
широковещательная (broadcast), маркерная (token passing).
