Курс СиСпк в рисунках
Сообщение, сигнал (первичный, линейный), МСП, линия, каналы, тракты.
Рис. 1.1. Структурная схема многоканальной системы передачи информации
Сеть (более 4×109 абонентов)
Рис.1.2. Сеть передачи данных
Коммутация:
1) продвижение с входного интерфейса. на выходной,
2) формирование маршрута,
Маршрутизация – выбор маршрута. Таблица маршрутизации, метрика.
ЕСЭ РФ:
- сети транспортные и сети доступа;
- сети магистральные и местные;
- телефонные сети общего пользования (ТфОП), т.е. сети фиксированной связи, и сети подвижной связи (сотовые, спутниковые);
- сети передачи данных (компьютерные, телеграфные);
- сети с коммутацией каналов и сети с коммутацией пакетов (сообщ.);
- сети локальные и глобальные.
Информационные потоки (трафик сообщений).

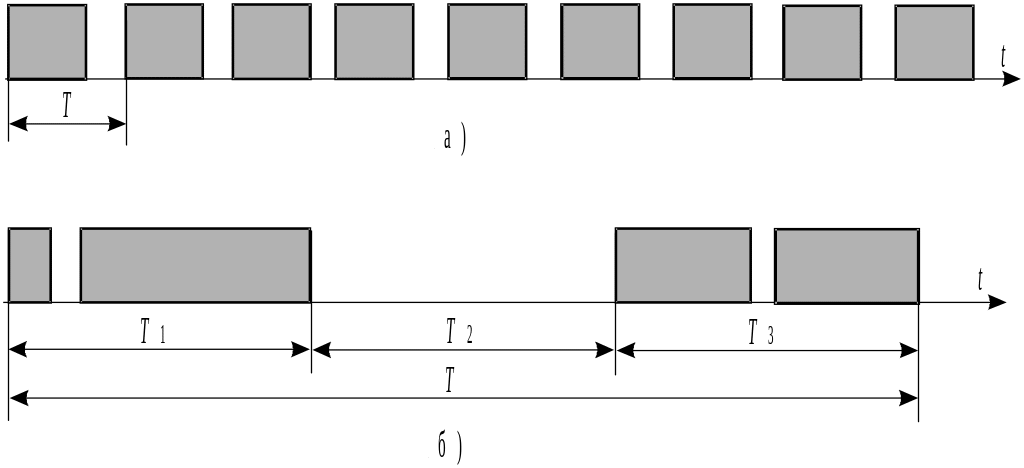

Рис.1.3. Равномерный (а) и неравномерный (б) трафик сообщений
NGN, Triple Play, Конвергенция, QoS,Задержка, Вариация задержек (джиттер). Услуги – Службы электросвязи (провайдеры)
Рис. 1.4. Уровни мультисервисной сети NGN
Рис. 1.5. Структурная схема сети пакетной коммутации
Локальные и глобальные сети
Рис. 1.6. Классификация сетей передачи данных
Стек протоколов TCP/IP (Transmission Control Protocol/Internet Protocol).
Multi Protocol Label Switching – MPLS, Carrier Ethernet Transport – CET
IP – использует дейтаграммный метод передачи сообщений.
Технологии виртуальных каналов (X.25; FR – Frame Relay; ATM)
Plesiochronous Digital Hierarchy – PDH, Synchronous Hierarchy – SDH, мультиплексоры (MUX)
Wave-length Division Multiplexing – WDM, Optical Transport Network – OTN
Virtual private network – VPN. При экономичности и доступности Интернет сети VPN обеспечивают безопасность и качество передаваемых сообщений
Сети с коммутацией каналов играют роль транспорта для сетей с коммутацией пакетов.
Адресация в сетях с коммутацией каналов и пакетов
Международная организация стандартов (International Standards Organization - ISO) создала эталонную модель взаимодействия открытых систем (Open System Interconnection reference model - OSI)
OSI – использование стандартных правил (протоколов) и программно-аппаратных средств сопряжения (интерфейсов).
OSI – 7 уровней взаимодействия (протоколов)
Между уровнями - интерфейс
Рис. 1.6. Семиуровневая модель ISO/OSI
Протокол - совокупность правил, по которым происходит обмен данными между программно-аппаратными средствами, находящимися на одном уровне.
Рис.1.7. Устройства и единицы информации соответствующих уровней
Уровень 7 Приложений (Application Layer) оперирует наиболее общей единицей данных – сообщением. (FTP, TFTP, HTTP, SMTP, SNMP)
Уровень 6 Представления (Presentation Layer) изменяет форму представления данных. (ASCII, MPEG, JPEG)
Сеансовый (Session Layer) уровень 5 устанавливает сеанс связи
Транспортный уровень (Transport Layer) 4 делит большое сообщение узла источника информации на части, добавляет заголовок, формирует сегменты
В заголовке - номера порта источника и назначения. Надежная доставка пакетов (TCP - Transmission Control Protocol, User Datagram Protocol – UDP), RTP
