3.2 Создание эскиза детали №2

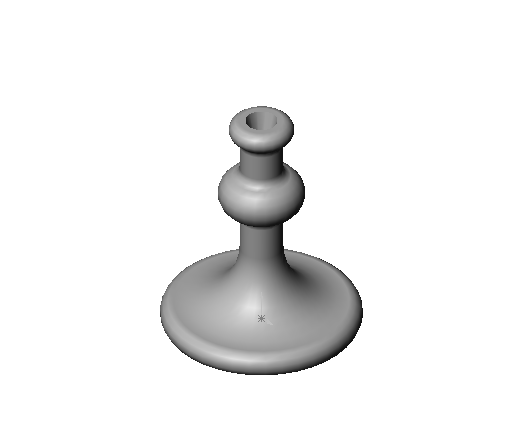

В данной части работы необходимо создать эскиз следующей детали:
Создание профиля детали.
1
.
Нажмите кнопку «Создать»
,
выберите вкладку «Tutorial
(Учебное
пособие)»
и дважды
нажмите на значок «Деталь
(Part)»,
чтобы открыть новую деталь.
2. Нажмите кнопку «Эскиз» , чтобы открыть эскиз на передней плоскости.
3.
Нажмите кнопку «Линия»
или выберите
«Инструменты»,
«Объекты
эскиза»,
«Линия».
Нарисуйте через исходную точку
вертикальную линию, а затем две
горизонтальные линии, как показано на
рисунке.
4. Нажмите кнопку «Размер» или нажмите правую кнопку мыши и выберите «Размер» в контекстном меню. Укажите размер линий, как показано на рисунке.
5.
Нажмите кнопку «Дуга
через 3 точки»
или выберите
«Инструменты»,
«Объекты
эскиза»,
«Дуга через 3 точки»
и поместите
указатель в конечную точку верхней
горизонтальной линии.

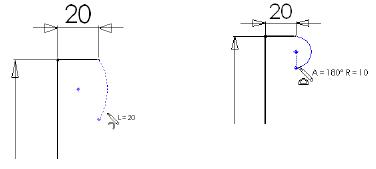

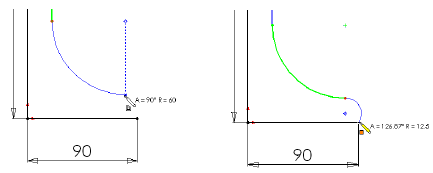

6. Перетащите дугу вниз приблизительно на 20 мм (L=20) и отпустите кнопку мыши. Затем перетащите выделенную точку для задания угла дуги, равного 180° (A=180°), и радиуса, равного 10 мм (R=10). Обратите внимание на то, что центральная точка дуги привязывается к вертикальной линии формирования. Отпустите кнопку мыши.
ПРИМЕЧАНИЕ: для задания необходимых размеров удобно пользоваться PropertyManager (Менеджером свойств).
7
.
Нажмите кнопку «Линия»
или нажмите
правую кнопку мыши и выберите «Линия»,
затем нарисуйте вертикальную линию,
начиная от нижней конечной точки дуги.
Пока не указывайте размер линии.
8
.
Нажмите кнопку «Дуга
через 3 точки»
или нажмите
правой кнопкой мыши и выберите «Дуга
через 3 точки»,
затем нарисуйте дугу со следующими
параметрами: длина – 40 мм, угол – 180° и
радиус – 20 мм. Нарисуйте дугу так, чтобы
конечные точки дуги лежали на линии.
9.
Нажмите кнопку «Отсечь»
или выберите
«Инструменты»,
«Инструменты
эскиза»,
«Отсечь»
и укажите в
сегмент эскиза между конечными точками
дуги. Сегмент эскиза высветится. Нажмите
на выделенный сегмент для его удаления.
10. Нажмите правую кнопку мыши и выберите «Размер» в контекстном меню. С помощью кнопки Размер укажите размер верхней вертикальной линии, равный 40 мм.
11. Нажмите на вертикальные линии с каждой стороны дуги. В окне PropertyManager (Менеджера свойств) «Свойства» выполните следующие операции:
а)
В окне «Добавить
взаимосвязи»
выберите
«Равенство»
.
б) Нажмите «OK» .
12.
Нажмите кнопку «Касательная
дуга»
или выберите
«Инструменты»,
«Объекты
эскиза»,
«Касательная
дуга»
и поместите
указатель в конечную точку нижней
вертикальной линии. Перетащите дугу на
угол 90° и радиус 60 мм. Отпустите кнопку
мыши.
13. Нарисуйте другую касательную дугу. Перетащите дугу, пока ее конечная точка не совпадет с конечной точкой нижней горизонтальной линии.

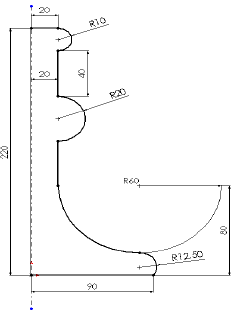

14. Укажите остальные размеры на эскизе, как показано на рисунке. После завершения нанесения размеров эскиз будет полностью определен. (Все линии и конечные точки отображаются черным цветом.)
1
5.
Нажмите кнопку «Осевая
линия»
или выберите
«Инструменты»,
«Объекты
эскиза»,
«Осевая
линия»
и нарисуйте
вертикальную осевую линию через исходную
точку. Эта осевая линия представляет
собой ось, вокруг которой выполняется
поворот профиля.
Создание элемента «Повернуть».
1
.
Нажмите кнопку «Повернутая
бобышка/основание»
на панели
инструментов «Элементы» или выберите
«Вставка»,
«Основание»,
«Повернуть».
Появится диалоговое окно «Основание-Повернуть»
PropertyManager
(Менеджера свойств).
2.
Оставьте значения по умолчанию: «Тип
поворота»
– «В
одном- направлении»
и «Угол»
–
360°.
3. Нажмите «OK» .
4. Сохраните деталь как «Деталь2.sldprt».
Создание выреза.
1. Нажмите на верхнюю грань повернутого основания, затем нажмите кнопку «Эскиз» .
2.
Нажмите кнопку «Перпендикулярно»
.
3.
Нажмите кнопку «Окружность»
или выберите
«Инструменты»,
«Объекты
эскиза»,
«Окружность»
и поместите
указатель в исходную точку эскиза.
Нарисуйте окружность диаметром 30 мм.
4.
Нажмите кнопку «Вытянутый
вырез»
или выберите
«Вставка»,
«Вырез»,
«Вытянуть».
В окне группы «Направление1»
выполните
следующие операции:
Оставьте в параметре «Граничное условие» значение «На заданное расстояние».
Установите «Глубину»
,
равную 25 мм.Нажмите кнопку «Включить/Выключить уклон»
и укажите
«Угол»,
равный 15°.
5. Нажмите кнопку «OK» .
6. Сохраните деталь.
7. Закройте окно программы.
Отчетом по данной лабораторной работе служит электронный документ, содержащий разработанные эскизы.
4. КОНТРОЛЬНые задания

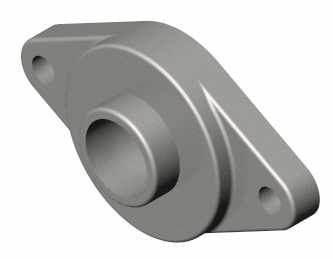

1. С помощью средств SolidWorks 2001Plus выполнить эскиз следующей детали с примерным соблюдением пропорций (размеры произвольные).
2. С помощью средств SolidWorks 2001Plus выполнить эскиз следующей детали с примерным соблюдением пропорций (размеры произвольные).
Лабораторная работа №4.
Создание эскизов сборочных единиц с неподвижными И ПОДВИЖНЫМИ соединениями
1. ЦЕЛЬ РАБОТЫ
С использованием инструментов программы SolidWorks 2001Plus создать эскизы конструктивных узлов с неподвижными и подвижными соединениями.
