3. Порядок проведения лабораторной работы
Запуск программы SolidWorks 2001Plus.
1. Нажмите кнопку «Пуск» на панели задач.
2. Выберите «Программы», «SolidWorks 2001Plus». Появится главное окно и диалоговое окно «Вас приветствует SolidWorks 2001Plus».
3.1 Создание эскиза детали №1

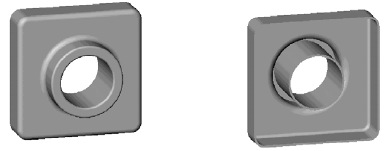

В данной части работы необходимо создать эскиз следующей детали:
Создание файла новой детали.
1.
Для создания новой детали нажмите кнопку
«Создать»
на панели
инструментов «Стандартная»
или выберите «Файл»,
«Создать».
Появится диалоговое окно «Новый
документ SolidWorks».
2. Откройте вкладку «Tutorial (Учебное пособие)» и выберите значок «Деталь (Part)».
3. Нажмите «OK».
Появится окно новой детали.
Создание основания (прямоугольника).
1.
Чтобы открыть двухмерный эскиз, нажмите
кнопку «Эскиз»
на панели
инструментов «Эскиз»
или выберите «Вставка»,
«Эскиз».
2.
Нажмите кнопку «Прямоугольник»
на панели
инструментов –«Инструменты
эскиза» или
выберите «Инструменты»,
«Объекты
эскиза»,
«Прямоугольник».
3.
Переместите указатель в исходную точку
эскиза. При этом указатель должен принять
следующую форму
(указатель меняет цвет). Нажмите левую
кнопку мыши и начните перемещение
указателя для создания прямоугольника.
При перемещении указателя обратите
внимание на то, что рядом с ним отображается
размер прямоугольника. Нажмите кнопку
мыши для завершения построения
прямоугольника.
4.
Нажмите кнопку «Выбрать»
на панели
инструментов «Эскиз»
или выберите «Инструменты»,
«Выбрать».
Две стороны прямоугольника, касающиеся
исходной точки, отображаются черным
цветом. Поскольку рисование эскиза
начиналось в исходной точке, вершина
этих двух сторон автоматически
привязывается
к исходной
точке (независимое перемещение вершины
невозможно). Две другие стороны (и три
вершины) показаны синим цветом. Это
означает, что их можно свободно перемещать.
5. Нажмите на одну из сторон синего цвета и перетащите ее или маркер вершины для изменения размеров прямоугольника.
Добавление размеров и изменение их значений.
После добавления размеров в эскиз состояние эскиза появится в строке состояния. Все эскизы SolidWorks могут быть представлены в одном из трех состояний. Каждое состояние обозначается своим цветом:
В полностью определенном эскизе положения всех объектов полностью описаны с помощью размеров или взаимосвязей, или тех и других одновременно. В таком эскизе все объекты показаны черным цветом.
В недоопределенном эскизе для полного указания геометрии требуются дополнительные размеры или взаимосвязи. В этом состоянии можно перетаскивать недоопределенные объекты эскиза для изменения эскиза. Недоопределенные объекты эскиза показываются синим цветом.
В переопределенном эскизе объект содержит противоречивые размеры или взаимосвязи, или те и другие одновременно. Переопределенные объекты эскиза показываются красным цветом.
1. Выберите «Инструменты», «Параметры». На вкладке «Настройки пользователя» выберите «Общие», затем отключите параметр «Ввести значение размера». Нажмите «OK».
2.
Нажмите кнопку «Размер»
на панели
инструментов «Взаимосвязи
эскиза» или
выберите «Инструменты»,
«Размеры»,
«Параллельные».
Указатель принимает следующую форму
.
3
.Нажмите
на верхнюю кромку прямоугольника, затем
нажмите в том месте, где требуется
нанести размер. Цвет вертикальной линии
справа изменился с синего на черный.
Указанием размера длины верхней стороны
прямоугольника было полностью определено
положение самого правого сегмента. Тем
не менее, можно перетаскивать верхний
сегмент вверх и вниз. Его синий цвет
означает, что он недоопределен.
4.Нажмите на правую сторону прямоугольника, затем нажмите, чтобы нанести ее размер. Верхний сегмент и оставшиеся вершины становятся черными. В строке состояния в правом нижнем углу окна указывается, что эскиз полностью определен.
Д
ля
изменения размеров используется
инструмент «Размеры».
5. Дважды нажмите на один из размеров. Появится диалоговое окно «Изменить». Текущий размер выделен.
6.
Введите 120 мм, затем нажмите
.
Размер на эскизе изменится в соответствии
с новым размером. Значение размера
теперь составляет 120 мм.
7.
Нажмите кнопку «Изменить
в размер экрана»
на панели
инструментов «Вид»
или нажмите клавишу f,
или выберите «Вид»,
«Изменить»,
«Изменить в
размер экрана»,
чтобы отобразить весь прямоугольник в
полный размер и разместить его по центру
в графической области.
8. Дважды нажмите на другой размер и введите значение 120 мм.
9. Нажмите кнопку «Изменить в размер экрана» еще раз для размещения эскиза по центру.
Вытяжка основания.
1.
Нажмите кнопку «Вытянутая
бобышка/основание»
на панели
инструментов «Элементы»
или выберите «Вставка»,
«Основание»,
«Вытянуть».
Появится диалоговое окно «Основание-Вытянуть»
PropertyManager
(Менеджера свойств) на левой панели, а
вид эскиза будет показан в изометрии.
2. В окне группы «Направление 1» выполните следующие операции:
У
становите для параметра «Граничное условие» значение «На заданное расстояние».
Установите «Глубину»
, равную 30 мм. Чтобы увеличить значение используйте стрелки или введите значение.
При использовании стрелок в графической области появляется предварительный вид полученного результата.
3
.
Нажмите «OK»
для
создания вытяжки. Новый элемент
«Основание-Вытянуть»
появится в
дереве конструирования FeatureManager.
4. Если требуется изменить масштаб, чтобы отобразить модель целиком, нажмите Z для уменьшения или Shift+Z для увеличения.
5. Нажмите на знак плюса рядом с записью «Base-Extrude (Основание-Вытянуть)» в дереве конструирования FeatureManager. «Sketch1 (Эскиз1)», который использовался для вытяжки элемента, теперь отображен под данным элементом.
Создание бобышки.
Для создания дополнительных элементов на детали (например, бобышек или вырезов) можно рисовать их на гранях или плоскостях модели, а затем вытягивать эскизы. Обратите внимание, что за один раз можно рисовать только на одной грани или плоскости; затем создать элемент на основе одного или нескольких эскизов.
1.
Нажмите кнопку «Скрыть невидимые
линии»
на панели инструментов «Вид» или
выберите «Вид», «Отобразить»,
«Скрыть невидимые линии».
2.Нажмите
кнопку «Выбрать»
на панели инструментов «Эскиз»,
если она еще не нажата.
3.
Переместите указатель по лицевой грани
детали. Границы грани показываются
пунктиром, указывая на то, что эту грань
можно выбрать. Указатель примет следующую
форму
,
показывая тем самым, что выбирается
грань.
4
.
Нажмите на лицевую грань детали для ее
выбора. Границы грани показываются
сплошными линиями, и их цвет изменяется,
указывая на то, что эта грань выбрана.
5.Нажмите
кнопку «Эскиз»
на панели инструментов «Эскиз»
или нажмите правой кнопкой мыши в любом
месте графической области и выберите
«Вставить эскиз». Откроется эскиз.
6
.
Нажмите кнопку «Окружность»
на панели инструментов – «Инструменты
эскиза» или выберите «Инструменты»,
«Объекты эскиза», «Окружность».
7. Нажмите рядом с центром грани и, перемещая указатель, нарисуйте окружность. Нажмите еще раз для завершения построения окружности.
8. Для
установления местоположения и размера
окружности добавьте необходимые размеры.
Для этого выберите «Размер»
на панели инструментов «Взаимосвязи
эскиза» или нажмите правой кнопкой
мыши в любом месте графической области
и выберите «Размер» в контекстном
меню.
9
.
Нажмите на верхнюю кромку грани, нажмите
на окружность, затем в том месте, где
необходимо нанести размер. Обратите
внимание на предварительный просмотр
размера при нажатии на каждый объект.
Предварительный просмотр показывает,
куда прикрепляются выносные линии, и
что выбраны нужные объекты для размера.
При добавлении установочного размера
к окружности, выносная линия по умолчанию
прикрепляется к центральной точке.
10. Нажмите кнопку «Выбрать», дважды нажмите на размер, затем введите новое значение, 60 мм, в диалоговом окне «Изменить».
11. Повторите операцию, чтобы задать расстояние от центра окружности до боковой кромки грани. Установите значение, равное также 60 мм.
12.
Пользуясь все тем же инструментом
«Размер»
,
нажмите на окружность для определения
размера ее диаметра. Подвигайте указатель
для получения предварительного просмотра
данного размера. Когда размер выровнен
по горизонтали или вертикали, он
отображается как линейный размер; если
он под углом – как размер диаметра.
1
3.
Нажмите в том месте, где нужно нанести
размер диаметра. Установите значение
диаметра, равное 70 мм. Окружность
становится черной, а в строке состояния
указывается, что эскиз полностью
определен.
1
4.
Нажмите кнопку «Вытянутая
бобышка/основание»
на панели инструментов «Элементы»
или выберите «Вставка», «Бобышка»,
«Вытянуть». Появится диалоговое
окно «Бобышка-Вытянуть» PropertyManager
(Менеджера свойств).
1
5.
В окне группы «Направление 1»
установите «Глубину»
вытяжки, равную 25 мм, а для других
элементов поставьте параметры по
умолчанию и нажмите «OK»
для вытяжки бобышки. В дереве
конструирования FeatureManager появится
«Boss-Extrude1 (Бобышка-Вытянуть1)».
Создание выреза.
Создание эскиза и нанесение размеров выреза.
1. Нажмите на лицевую грань круговой бобышки для ее выбора.
2
.
Нажмите кнопку «Перпендикулярно»
на панели инструментов «Стандартные
виды». Деталь поворачивается выбранной
гранью модели к смотрящему.
3. Нажмите
кнопку «Эскиз»
на панели инструментов «Эскиз»,
чтобы открыть новый эскиз.
4.
Нарисуйте окружность рядом с центром
бобышки, как показано на рисунке. Нажмите
кнопку «Размер»
и укажите размер диаметра окружности,
равный 50 мм.
Добавление взаимосвязи «Концентричность».
1.
Нажмите кнопку «Добавить
взаимосвязь»
на панели
инструментов «Взаимосвязи
эскиза» или
выберите «Инструменты»,
«Взаимосвязи»,
«Добавить».
Появится диалоговое окно «Свойства»
PropertyManager
(Менеджера свойств).
2. Выберите нарисованную окружность (внутреннюю окружность) и кромку бобышки (наружную окружность). Выбор будет показан в разделе «Выбранные элементы».
3.
В разделе «Добавить
взаимосвязи»
выберите
«Концентричность»
.
«Концентричность»
появится в
разделе «Существующие
взаимосвязи».
Нажмите «OK»
.
Внутренняя и внешняя окружности теперь
имеют взаимосвязь «Концентричность».
Завершение создания выреза.
1
.Нажмите
кнопку «Вытянутый
вырез»
на панели
инструментов «Элементы»
или выберите «Вставка»,
«Вырез»,
«Вытянуть».
Появится диалоговое окно «Вырез-Вытянуть»
PropertyManager
(Менеджера свойств).
2. В окне группы «Направление 1» установите для параметра «Граничное условие» значение «Через все» и нажмите «OK» .
3.
Нажмите кнопку
«Изометрия»
на панели
инструментов «Стандартные
виды».
Скругление углов детали.
Поскольку все скругления выполняются с одинаковым радиусом (10 мм), их можно создавать как единый элемент.
1. Нажмите
кнопку «Невидимые линии пунктиром»
.
Это облегчает выбор скрытых кромок.
2
.
Нажмите на первую угловую кромку для
ее выбора. Обратите внимание на то, как
высвечиваются грани, кромки и вершины
при перемещении по ним указателя,
определяя доступные для выбора объекты.
Также обратите внимание на изменение
формы указателя:
3
.
Нажмите кнопку «Вращать вид»
на панели инструментов «Вид» или
выберите «Вид», «Изменить»,
«Вращать» и, перетащив, поверните
деталь примерно так же, как показано на
рисунке.
4. Нажмите
кнопку «Выбрать»
,
затем, удерживая нажатой клавишу Ctrl,
выберите четыре кромки.
5.
Нажмите кнопку «Скругление»
на панели
инструментов «Элементы»
или выберите «Вставка»,
«Элементы»,
«Скругление».
Появится окно «Скругление»
PropertyManager
(Менеджера свойств) с предварительным
видом скругления. Появится условное
обозначение, которое показывает «Радиус»
.
В окне группы «Скруглить
элементы»
в поле «Список
кромок»
отображаются
четыре выбранные кромки.
6
.
Убедитесь, что в параметре «Радиус»
установлено значение 10 мм. Для остальных
элементов оставьте значения по умолчанию.
Нажмите OK
.
Ч
етыре
выбранных угла скругляются. В дереве
конструирования FeatureManager появится
элемент «Fillet1
(Скругление1)».
7. Нажмите кнопку «Скрыть невидимые линии» .
8. Нажмите кнопку «Скругление» . Появится окно «Скругление» PropertyManager (Менеджера свойств).
9.Нажмите на лицевую грань основания для ее выбора. В окне «Список кромок, граней, элементов и петлей» указывается, что выбрана одна грань.
1
0.
В окне группы «Скруглить
элементы»
установите
значение «Радиуса»
,
равное 5 мм, и нажмите OK
.
Скругление внутренней кромки и округление
внешней кромки выполняются за один шаг.
11. Нажмите кнопку «Скругление» еще раз.
12. Нажмите на лицевую грань круговой бобышки.
1
3.
Установите значение «Радиуса»
,
равное 2 мм, и нажмите OK
.
Обратите внимание на то, что элементы,
имеющиеся в списке дерева конструирования
FeatureManager, отображаются в том порядке, в
котором они создавались.
14.Нажмите кнопку «Вращать вид» и вращайте деталь для отображения различных видов.
Создание оболочки детали.
При создании оболочки, в детали выполняется полость путем удаления материала с выбранной грани, и оставляются тонкие стенки.
1.
Нажмите кнопку «Сзади»
на панели
инструментов «Стандартные
виды». Деталь
разворачивается тыльной стороной к
смотрящему.
2.
Нажмите кнопку «Оболочка»
на панели
инструментов «Элементы»
или выберите «Вставка»,
«Элементы»,
«Оболочка».
Появится диалоговое окно «Shell1
(Оболочка1)»
PropertyManager
(Менеджера с
войств).
3.
Нажмите на заднюю грань для ее выбора.
В окне группы «Параметры»
в списке
«Удалить
грани»
появится
выбранная грань.
4
.
В окне группы «Параметры»
установите
значение «Толщины»
,
равное 2мм, и нажмите OK
.
Во время
операции создания оболочки удаляется
выбранная грань.
5. Для просмотра результатов нажмите кнопку «Вращать вид» и поверните деталь.
6.
Возможно, потребуется перетащить детали
в разные области окна. Для этого нажмите
кнопку «Перемещать»
на панели инструментов «Вид» или
выберите «Вид», «Изменить»,
«Перемещать», затем нажмите на
деталь, перетащите ее в другое место и
отпустите кнопку мыши.
7. Нажмите кнопку «Перемещать» еще раз для отключения инструмента «Перемещать».
Изменение размера с помощью маркера элемента.
1. Нажмите кнопку «Вращать вид» на панели инструментов «Вид» и, перетащив, поверните деталь примерно так же, как показано на рисунке. Нажмите кнопку «Вращать вид» еще раз для ее отключения.
2
.
Дважды нажмите на элемент «Base-Extrude
(Основание-Вытянуть)» в дереве
конструирования FeatureManager. При этом
показывается эскиз, на основании которого
создан элемент «Основание-Вытянуть».
Размеры элемента появятся в графической
области.
3. Нажмите
кнопку «Переместить/измерить элементы»
на панели инструментов «Элементы».
Отобразятся маркеры для вытянутого
элемента. Маркеры элементов позволяют
перемещать, вращать и изменять размеры
некоторых типов элементов.
4.
Перетащите маркер элемента «Изменить
размер»
для увеличения глубины вытяжки с 30мм
до 50мм. Информация об изменяемом размере
отображается на указателе. Если отпустить
указатель, деталь перестраивается с
использованием нового размера.
5. Нажмите кнопку «Переместить/измерить элементы» для отключения отображения маркеров.
6. Для того чтобы скрыть размеры, нажмите в любом месте графической области вне детали.
Примечание: Размер также можно изменить с помощью диалогового окна «Изменить», как описывалось ранее.
Отображение разреза детали.
Можно в любое время отобразить трехмерный вид разреза модели. Для указания секущих плоскостей разреза используются грани или плоскости модели. В данной лабораторной работе для вида разреза модели используется правая плоскость.
1.
Выберите ориентацию «Изометрия»
,
затем выберите режим «Закрасить»
.
2. Выберите параметр «Справа» в дереве конструирования FeatureManager. «Правая» плоскость будет выделена.
3.
Нажмите кнопку «Разрез»
на панели
инструментов «Вид»
или выберите «Вид»,
«Отобразить»,
«Разрез».
Появится диалоговое окно «Разрез».
4
.
Выберите параметр «Предварительный
просмотр».
Появится стрелка плоскости разреза.
Примечание: Если выбран параметр «Предварительный просмотр», вид обновляется всякий раз при изменении значения в диалоговом окне.
Если появляется сообщение о том, что модель неправильно разрезана, нажмите OK .
5. В поле «Расположение сечения» нажмите стрелку вверх, чтобы установить «Расположение сечения», равное 60мм. Появится плоскость разреза. Вид динамически обновляется при увеличении значения, которое представляет собой расстояние смещения от правой плоскости до плоскости разреза. Стрелка плоскости разреза указывает на область модели, которая будет видима, начиная с плоскости разреза и далее в направлении стрелки.
6.
Переключитесь в вид «сверху»
и «спереди»
,
чтобы лучше понять, как работает
инструмент «Разрез».
7. Выберите параметр «Переставить сторону для просмотра» для изменения направления стрелки плоскости разреза. Нажмите OK.
Отображается разрез детали. Рассекается только изображение детали, но не сама модель. Изображение разреза сохраняется, даже если изменяются режим просмотра, ориентация или масштаб.
8
.
Нажмите, чтобы отключить «Разрез»
.
При этом отобразится целая деталь.
Сохранение файла детали и выход из программы.
1. Нажмите
кнопку «Сохранить»
на панели инструментов «Стандартная»
или выберите «Файл», «Сохранить».
Появится диалоговое окно «Сохранить
как».
2. Введите «Деталь1» и нажмите кнопку «Сохранить». Расширение «.sldprt» добавится к имени файла, и файл будет сохранен в текущем каталоге. Чтобы сохранить файл в другом каталоге, используйте кнопку обзора Windows для указания каталога, затем сохраните файл.
Примечание: В именах файлов не учитывается состояние регистра. Это значит, что файлы с именами ДЕТАЛЬ.sldprt, Деталь1.sldprt и деталь1.sldprt представляют собой одну и ту же деталь.
3. Закройте окно программы.
