4. Порядок выполнения лабораторной работы в ходе выполнения работы необходимо изучить стандарты, выделенные в таблице курсивом.
5. Содержание отчета по лабораторной работе
1. Название и цель лабораторной работы.
2. Основные сведения из теоретической части.
3. Основные результаты изучения стандартов.
4. Выводы по проделанной работе.
6. Контрольные вопросы
1. Опишите и поясните структуру ЕСКД.
2. Поясните основные положения ЕСКД в части электронных документов, электронных моделей изделий, электронной структуры изделий.
3. Какие основные виды изделий предусмотрены ЕСКД.
4. Поясните основные виды и комплектность конструкторских документов.
5. Поясните основные стадии разработки изделий в области приборостроения.
6. Поясните основные требования к тестовым документам.
7. Поясните основные требования к чертежам.
8. Поясните обозначения изделий и конструкторской документации.
Лабораторная работа №2.
Изучение системы автоматизированного
проектирования SolidWorks
ВВЕДЕНИЕ
SolidWorks 2001Plus – это современная система автоматизированного проектирования, использующая знакомый пользователю графический интерфейс Microsoft® Windows®. Эта система позволяет инженерам быстро отображать свои идеи в эскизе, экспериментировать с элементами и размерами, а также создавать модели и подробные чертежи. Данное программное обеспечение используется многими предприятиями, проектными и конструкторскими бюро для разработки и создания чертежей и моделей разрабатываемых изделий.
Основной особенностью SolidWorks 2001Plus является возможность создавать не только двухмерные чертежи, но и трехмерные изделий. Модели состоят из деталей, соединений и узлов (в SolidWorks 2001Plus приняты термины по виду создаваемых документов: детали, сборки и чертежи рис. 1).

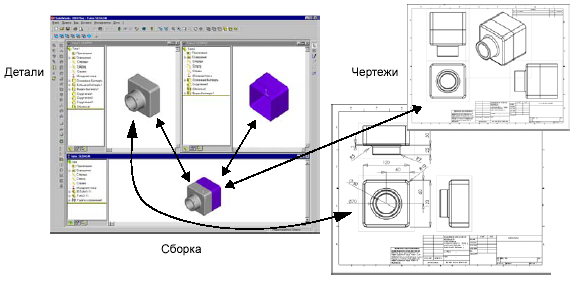

Рисунок 1 – Пояснение основных терминов SolidWorks 2001Plus:
деталь, сборка, чертеж
Также к основным терминам SolidWorks 2001Plus относятся: исходная точка, вершина, кромка, ось, грань, плоскость (рис. 2).

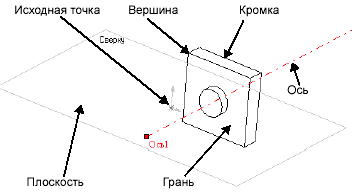

Рисунок 2 – Пояснение основных терминов SolidWorks 2001Plus:
исходная точка, вершина, кромка, ось, грань, плоскость
Лабораторная работа № 3. Создание эскизов деталей
1. Цель работы
С использованием инструментов программы SolidWorks 2001Plus создать эскизы двух деталей
2. Краткие теоретические сведения
Деталь – изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных опреаций.
Деталь, как объект конструирования представляет собой неделимое однородное тело, материал, форма и размеры которого обусловлены ее функциональным назначением. Детали являются первичными элементами всякой реальной конструкции.
По функциональному назначению детали подразделяются на три группы:
на основные (или схемные), обеспечивающие работу системы, в которую они входят;
дополнительные, обеспечивающие функционирование деталей 1-й группы (промежуточные детали конструктивных цепей и монтажно-крепежные);
вспомогательные, предназначенные для управления системой и защиты ее от внешних воздействий (рукоятки, маховики, защитные стекла, кожухи и т.п.).
По уровню типизации детали относят:
к стандартным;
к типовым по форме и различающимся только размерами (валики, втулки, зубчатые колеса и т.п.);
к специальным, разрабатываемым заново и применяемым только в данном приборе.
Встречается близкое к предыдущему деление деталей по признаку заимствования на:
покупные;
заимствованные из других конструкций;
«собственные», т.е. специальные.
В каждой детали можно выделить три структурных взаимосвязанных элемента (рис. 3).

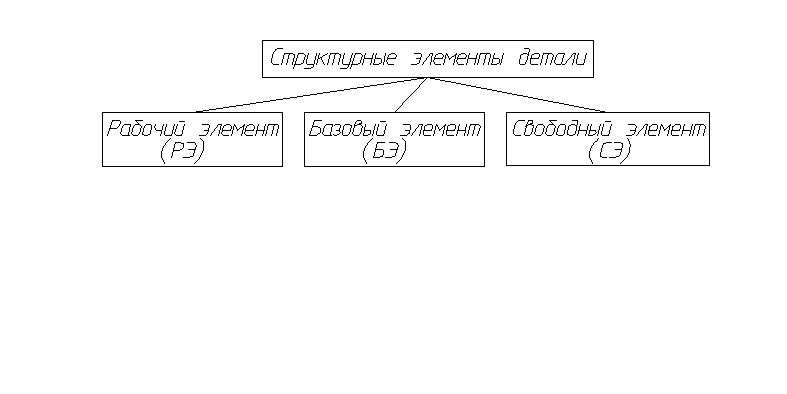

Рисунок 3 – Структурные элементы детали
Рабочий элемент (РЭ) выполняет основное функциональное назначение детали (например, гнездо в оправе под объектив, зубчатый венец зубчатого колеса и т.п.).
Базовый элемент (БЭ) предназначен для присоединения данной детали к базовой.
Свободный элемент (СЭ) «соединяет» в одно целое РЭ и БЭ.
Процесс конструирования деталей делится на этапы: эскизное, техническое и рабочее конструирование.
На начальном этапе разработки конструкции детали – начиная от поиска оптимальной композиции конструкции до ее завершения – она остается в эскизном изображении. После того как вариант компоновки выбран и происходит вычерчивание общего вида конструкции, производится обработка (уточнение) форм и размеров деталей с проверкой их на жесткость, прочность и т.д., при этом окончательно выбирается материал для каждой детали: этот этап является техническим конструированием.
При вычерчивании деталей на этапе технического конструирования окончательно устанавливаются контуры всех элементов, включая свободные, но остается незавершенной технологическая обработка форм (выточки, фаски и т.п.), которые окончательно оформляются с учетом технологических ограничений на этапе рабочего конструирования; здесь же координируются все элементы деталей с помощью постановки размеров и задаются допустимые отклонения на размеры и формы.
Программа SolidWorks 2001Plus позволяет создавать эскизы различных деталей.
