Контрольные вопросы

1. Опишите порядок установки теодолита в рабочее положение.

2. Сформулируйте геометрические условия, которым должно отвечать взаимное расположение осей теодолита.

3. Что называется местом нуля МО?

4. Что называется осью цилиндрического уровня?

Лабораторная работа № 6 работа с нивелиром

Цель работы: изучить устройство нивелира Н3, приобрести навыки выполнения его поверок и юстировок, научиться отсчитывать по рейке, освоить методику измерения превышений и обработки полученных результатов.

Пособия и принадлежности: нивелир Н3, становой винт, штатив, две нивелирные рейки, два башмака.

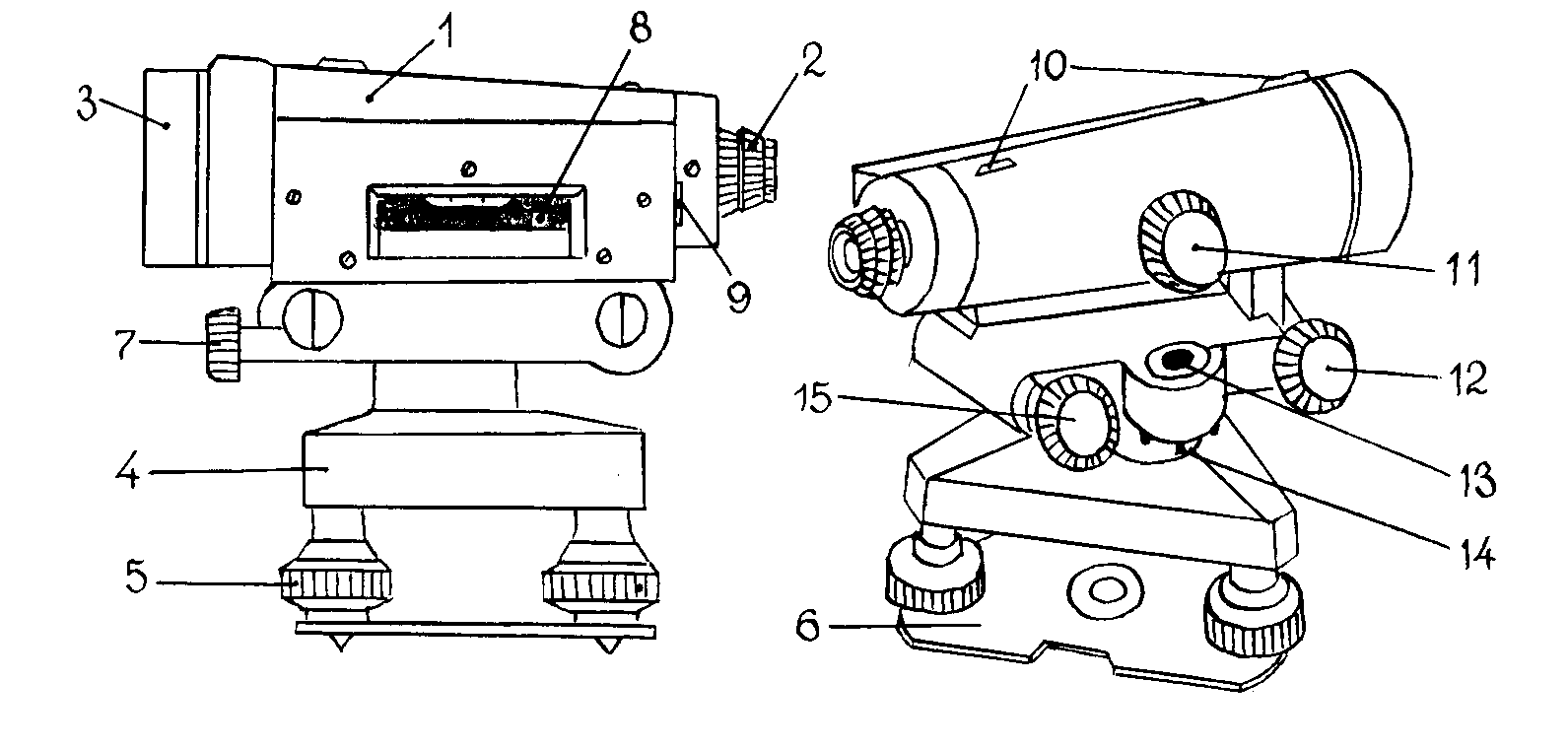

1. Описать основные части нивелира

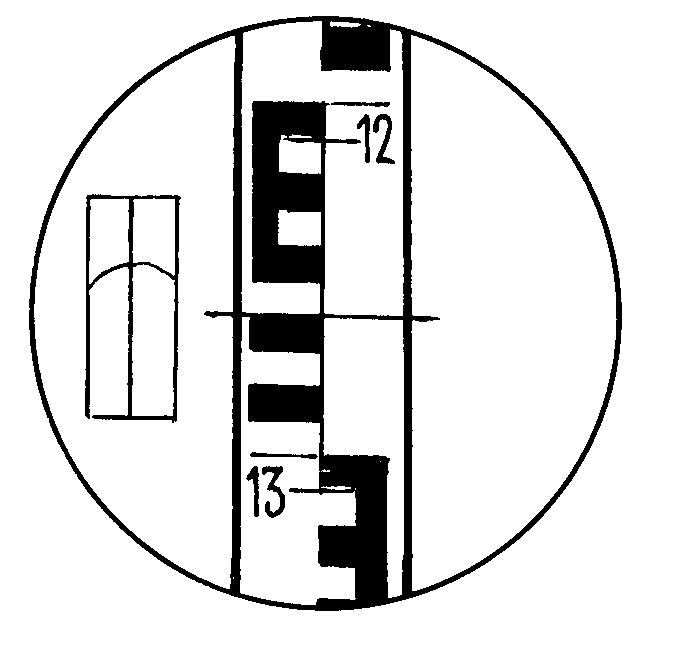

2. Изучить порядок отсчитывания по рейке. Выполнить пробное наведение трубы на рейку. По изображению рейки в поле зрения трубы записать отсчеты по всем нитям сетки. Вычислить расстояние S, м от нивелира до рейки

S = (Н – В)100 = (С – В)200 = (Н – С)200 (11)

Отсчет по верхней нити В = ........ мм Отсчет по средней нити С = ......... мм Отсчет по нижней нити Н = ........ мм Расстояние S = .......... м

3. Кратко записать порядок выполнения поверок нивелира выполнить эти поверки.

3.1. Поверка круглого уровня.

а) формулировка ____________________________________

б) производство _____________________________________

________________________________________________________________________________________________________________

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________

3.2. Поверка главного условия нивелира:

а) формулировка ____________________________________

_______________________________________________________

б) производство

З_В

А ст.1

ст.2 В

П_А

З_А

П_В

допуски _________________________________________________

Результаты измерений записать в табл. 12.

Таблица 12

Определение главного условия нивелира

Станция	Отсчет по рейке		Превыше-	Среднее	х, мм
	Задний	передний	ние	превышение
до исправления
ст.1	(ЗА)	(ПВ)
ст.2	(ЗВ)	(ПА)
после исправления
ст.2	(ЗВ)	(ПА исп.)
ст.1	(ЗА)	(ПВ)

х =

П_{А исп.} = П_А – х =

4. Выполнить нивелирование 4 класса. Результаты записать в журнале нивелирования (табл. 13).

Таблица 13

Журнал нивелирования 4 класса

Номера станций	Дально- мерное рассто- яние, м	Отсчет по рейке, мм		Превышение, мм +/−	Среднее превышение, мм +/−
		задней	передней
	7) заднее	2) черная верхняя	4) черная верхняя
	8) передн.	черная средняя	3) черная средняя	11) = 1) – 3)
		6) красная средняя	5) красная средняя	12) = 6) – 5)
	Пяточная разница ПР=14)	9) = 6) – 1)	10) = 5) – 3)	13)=12) – 11) 14) = 9) – 10) 13) = 14)

Продолжение табл. 13

Постраничный контроль	S (7+8)	SЗ = S[(1)+(6)]	SП = S[(3)+(5)]	Sh = S[(11)+(12)]	Shср = S(15)
