Определение площади участков квадратной палеткой
-
Квадраты
Цена деления
квадрата c, м2
Количество квадратов n
Nп полные 55 (мм)
Nн неполные (55) мм
Площадь участка Р =
=
7. Изучить устройство электронного планиметра PLANIX 5 и произвести контрольное измерение площади Рэ.

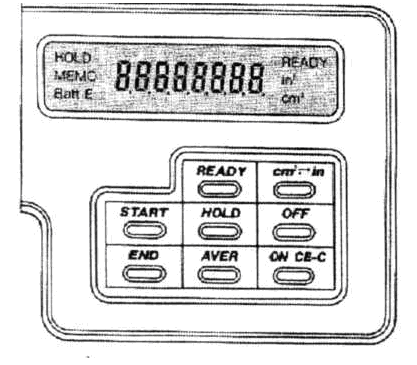

Устройство электронного планиметра planix 5
PLANIX 5 |
Источник питания: |
Полярный
рычаг
полюс |
Переменный ток (через адаптер) Постоянный ток (аккумуляторные батареи) Ёмкость дисплея: 8-разрядный ввод Разрешение: один разряд соответствует 0,1 см2 или 0,01 дюйм2
Диапазон
измерений: 30 см
Точность
|
30
см
0,2%
|
Символы HOLD – указывает, что клавиша HOLD нажата и площадь обведенного участка зафиксирована MEMO – указывает, что клавиша END нажата и площадь участка сохранена в памяти прибора. Batt – указывает на низкий уровень зарядки Е –указывает на
см2 , in2 – единицы измерений (см2) или (кв.дюйм) |
Функциональные клавиши
START – готовность к началу измерений. На экране дисплея появится 0.
HOLD – фиксирование в памяти значений площади фигуры. При повторном нажатии этой клавиши можно продолжать измерение. Результаты накапливаются.
END – используется для повторного измерения одной и той же площади.
AVER – вычисление среднего значения.
ON CB-C - включение питания; одно нажатие удаляет полученное значение, а второе нажатие очищает память.
OFF – включение питания.
READY – выбор единиц измерения.
Меры предосторожности: использовать осторожно, избегать ударов, не помещать PLANIX под прямые солнечные лучи и близко к нагревательным приборам.
Выполнение измерений
|
1. Подготовительные действия: прибор установить таким образом, чтобы полярный рычаг и плечо образовали прямой угол. 2. Включение: нажать клавишу ON CB-C. 3. Выбрать единицу измерения см2, in2 4. Нажать клавишу START. 4. Выполнить обводку контура. 5. Сохранить в памяти, нажав клавишу HOLD. 6. Накопить измерения и вычислить среднее значение. 7. Выключить питание, нажав клавишу OFF. |
Рэ =
8. Сравнить точность измерения площадей различными методами (квадратной палеткой, электронным PLANIX 5 и механическим ПП-М планиметрами).
9. Определить объём горной массы по горизонталям.
Объём слоёв считать по формуле (5). Верхний слой принять за купол, и его объём считать по формуле (6).
,
(5);
, (6),
где Рi, Рi+1 – площади участков; h – высота сечение рельефа.
