Контрольные вопросы

1. Что называется абсолютной отметкой точки? Относительной отметкой? Условной отметкой?

2. Что называется условной отметкой?

3. Как определить отметку точки, расположенной между горизонталями?

4. Что называется превышением и высотой сечения рельефа?

5.Что называется заложением?

6. Дать определение горизонтали. Перечислить свойства горизонталей.

_______________________________________________________

_______________________________________________________

_______________________________________________________

_______________________________________________________

_______________________________________________________

_______________________________________________________

_______________________________________________________ _______________________________________________________

_______________________________________________________

_______________________________________________________

_______________________________________________________

Лабораторная работа № 4 определение площадей и объемов

Цель работы: изучить устройство механического планиметра ПП-М и электронного планиметра PLANIX, научиться измерять площади на карте различными способами.

Пособия и принадлежности: топографический план, прозрачная палетка, карандаш, линейка, циркуль, калькулятор.

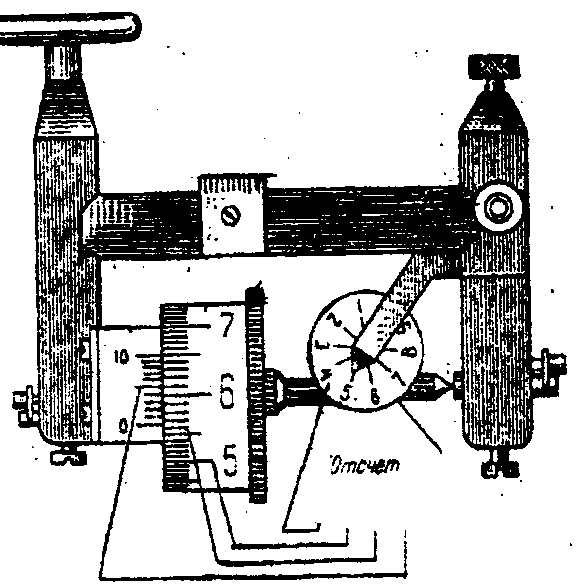

2. Взять отсчёт по счётному механизму планиметра ПП-М.

n = _______

3. Определить цену деления С планиметра при положении полюса справа ПП и слева ПЛ, обводя на топографическом плане контур квадрата со сторонами 1010 см (табл. 8):

, (3)

где – площадь квадрата; _ср – средняя разность отсчетов при ПП и ПЛ.

4. Определить площади двух участков с криволинейным контуром Р на топографическом плане при положении планиметра ПП и ПЛ. Контур фигуры перенести на кальку и приложить к работе. Результаты записать в табл. 7.

Р = С_срn_ср. (4)

Таблица 7

Журнал работы с планиметром

Длина рычага R = Масштаб плана

Обводимый контур	П Полюс		Отсчеты	Разность отсчетов n	Средняя разность nср	Цена деления	Площадь участка
Определение цены деления планиметра
квадрат 1010 (см)		ПЛ	n1			СЛ=	P0=
			n2
			n3
		ПП	n1			СП=
			n2
			n3
Определение площади участка № 1
обводимый контур		ПЛ	n1			СЛ=	РПЛ=
			n2
			n3
		ПП	n1			СП=	РПП=
			n2
			n3
Определение площади участка № 2
обводимый контур		ПЛ	n1			СЛ=	РПЛ=
			n2
			n3
		ПП	n1			СП=	РПП=
			n2
			n3

5. Вычислить среднее значение площади каждого участка и оценить погрешность измерения. Результаты записать в табл. 8.

Таблица 8

Оценка погрешности измерения площади планиметром ПП-М

Расчётные формулы	Первый участок	Второй участок
Рср= =

6. Измерить заданную площадь участка с криволинейным контуром с помощью квадратной палетки 5×5 (мм) (табл.9).

Таблица 9
