3.3. Устройство спектрофотометра
Спектрофотометр состоит из монохроматора 1, МПС 2, кюветного отделения 3, камеры 4 с фотоприемниками и усилителем и осветителя 5 с источниками излучения и стабилизатором. Оптические и механические детали, входящие в монохроматор и закрытые защитным кожухом 6, а также отсчетное устройство 7 установки длин волн и переключатель 8 щели расположены на основании 9. К этому основанию жестко крепится дополнительное основание 23, несущее на себе съемные части СФ-46 - кюветное отделение и камеру с фотоприемником и усилителем.

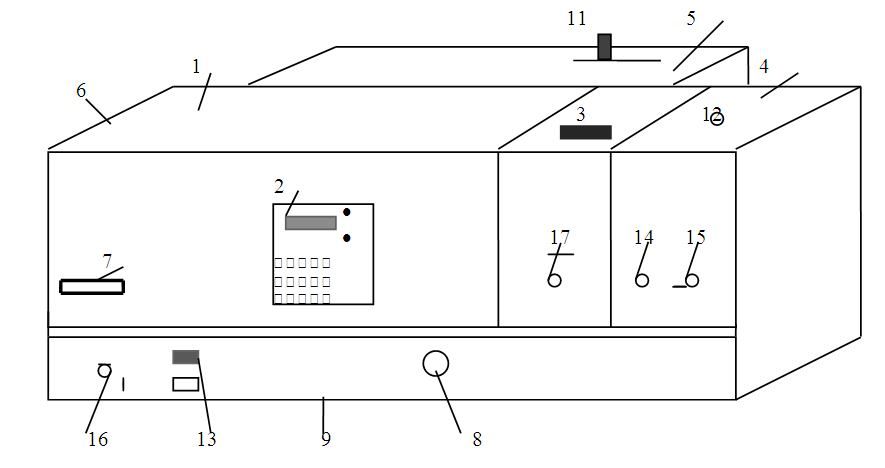

Рис.16.2.
Внешний вид спектрофотометра СФ-46.
В СФ-46 имеется пять пар щелей с номинальными значениями 0,15; 0,5; 1,0; 2,5; 6,0 нм. Рабочая высота каждой щели 15 мм. Изменение входной и выходной щелей осуществляется одновременно при помощи рукоятки 8.
В СФ-46 используются два источника сплошного спектра: дейтеривая лампа для работы в области спектра от 190 до 350 нм и лампа накаливания для работы в области спектра от 340 до 1100 нм. Смена источников излучения производится в диапазоне от 340 до 350 нм путем переключения рычага 11.
Кюветное отделение 3 предназначается для установки исследуемых и контрольных образцов. Для исследования жидкостей в комплекте СФ-46 имеются прямоугольные кюветы из стекла для слоя жидкости толщиной 10 мм. Прямоугольные кюветы помещаются в держатель с четырьмя гнездами. Каретка с образцами перемещается с помощью рукоятки 17 и может фиксироваться в четырех положениях “1”, “2”, “3” и “4”, соответствующим четырем кюветам.
Измерение коэффициентов пропускания образцов производится при плотно закрытой крышке кюветного отделения.
Переключение фотоэлементов производится с помощью рукоятки 12. Если рукоятка находится в положении “Ф”, в схему включен сурьмяно-цезиевый фотоэлемент, если она установлена в положение “К”, в схему включен кислородно-цезиевый фотоэлемент.
Внизу на основании расположены индикаторная лампа 13 СЕТЬ и кнопка СЕТЬ.
На передней стеке камеры 4 располагаются рукоятка 14 переключения шторки и рукоятка 15 установки нуля. Установка нуля осуществляется потенциометром с двойной регулировкой (грубой и тонкой), поэтому необходимо пользоваться им с большой осторожностью.
3.4. Подготовка к работе спектрофотометра
Кнопка СЕТЬ служит для включения и выключения СФ-46, расположенная над ней индикаторная лампа сигнализирует о его состоянии.
Рукоятка 16 предназначена для установки требуемых длин волн, значение которых снимается по отсчетному устройству 7.
Переключатель 8 служит для выбора щелей, которые необходимо менять по спектральному диапазону. Значение спектральных ширин щелей в нанометрах награвировано на передней панели СФ-46 .
Рукоятка 17 служит для ввода и вывода из светового пучка измеряемого образца.
Рукоятка 14 предназначена для открывания шторки (положение ОТКР) и закрывания ее (положение ЗАКР). Рукояткой 15 производится компенсация темнового тока фотоэлементов при установки рукоятки 14 в положении ЗАКР.
Рукоятка 12 предназначена для смены фотоэлемента, а рычагом 11 производится переключение источников излучения. Клавиатура МПС 2 предназначена для управления системой и ручного ввода данных.
Клавиша ПУСК служит для включения МПС, о чем сигнализирует высвечиваемая запятая на табло.
При нажатии клавиш “Ш(0)” и “К(1)” определяются выходные напряжения при неосвещенном фотоэлементе (“Ш(0)”) и при световом потоке, прошедшем через контрольный образец(“К(1)”). Значения выходных напряжений высвечиваются на фотометрическом табло в вольтах.
При нажатии клавиш “(2)” и “D(5)” происходит вычисление коэффициентов пропускания и оптической плотности в процентах пропускания или в единицах оптической плотности соответственно.
Клавиша “Ц/Р” служит для перевода МПС из разового режима в цикличный и наоборот, о чем сигнализирует горящий индикатор “Р” (разовый) или “Ц” (цикличный).
Клавиши “С(4)” и “А(3)” предназначены для работы СФ-46 в режиме определения концентраций и скорости изменения плотности во времени.
Клавиши “СБР”, “УТВ”, “С” и “b” служат для сброса и ввода в МПС значений коэффициентов в режимах С и А. Эти коэффициенты вводятся клавишами “0” -”9”.
При нажатии клавиши в левой части фотометрического табло высвечивается символ, соответствующий режиму работы МПС.
