8 Проверка стабильности газоанализатора

Описать все проверяемые метрологические характеристики газоанализатора.

9. Оформление результатов поверки

2.9.1. Результаты поверки заносят в протокол поверки.

2.9.2. Если по результатам поверки признан пригодным к применению, то на него наносят оттиск поверительного клейма и выдают "Свидетельство о поверке", форма которого приведена ПР 50.2.006-94.

2.9.3. Если по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасят, "Свидетельство о поверке" аннулируют, выписывают "Извещение о непригодности" в соответствии с требованиями ПР 50.2.006-94.

  1. Отчетом по данной лабораторной работе будет правильно оформленная рекомендация по методике поверки оптико-акустического газоанализатора.

4. Контрольные вопросы.

  1. Какими нормативными документами следует руководствовать при разработке рекомендации на методику поверки?

  2. Какие основные разделы следует предусмотреть при разработке рекомендации на методику поверки?

  3. С какой целью разрабатывают нормативные документы на методики поверки?

Лабораторная работа № 16 фотометрический метод измерения компонент в воде с помощью спектрофотометра сф-46

  1. 1. Задачи работы:

1.1.Изучение принципа действия и устройства спектрофотометра СФ-46.

1.2. Освоение метода пробоподготовки железа в воде.

    1. Построение градуировочной зависимости аналитического прибора (СФ-46) с помощью стандартных градуировочных растворов. Приготовление серии стандартных образцов (градуировочных растворов).

1.3.Построение методом наименьших квадратов градуировочной зависимости прибора по этой серии.

1.4. Измерение содержания анализируемого компонента (общего железа в водопроводной воде).

2. Описание лабораторной установки

3. 2. Принцип действия и устройство спектрофотометра сф-46

Спектрофотометр СФ-46 (в дальнейшем - СФ-46) предназначается для измерения спектральных коэффициентов пропускания жидких и твердых веществ в области спектра от 190 до 1100 нм. В основу работы СФ-46 положен принцип измерения отношения двух световых потоков: потока, прошедшего через исследуемый образец, и потока, падающего на исследуемый образец (или прошедшего через контрольный образец).

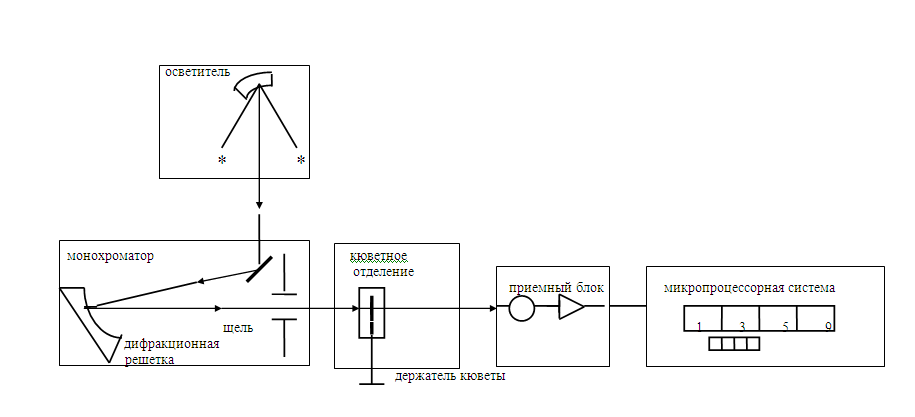

Структурная схема СФ-46 представлена на рис. 6.

Рис. 16.1. Структурная схема спектрофотометра.

Световой пучок из осветителя попадает в монохроматор через входную щель и разлагается дифракционной решеткой в спектр. В монохроматический пучок излучения, поступающий из выходной щели в кюветное отделение, поочередно вводятся контрольный и исследуемый образцы. Излучение, прошедшее через образец, попадает на катод фотоэлемента в приемно-усилительном блоке. Электрические сигналы на резисторе Rн, включенном в анодную цепь фотоэлемента, пропорциональны потокам излучения, падающим на фотокатод. Усилитель постоянного тока с коэффициентом усиления, близким к единице, обеспечивает передачу сигналов на вход микропроцессорной системы (в дальнейшем - МПС). МПС по команде оператора поочередно измеряет и запоминает напряжения Uт, Uo и U, пропорциональные темновому току фотоэлемента, потоку, прошедшему через контрольный образец, и потоку, прошедшему через исследуемый образец. После измерения МПС рассчитывает коэффициент пропускания исследуемого образца по формуле

U - Uт

T = -----------  100 (16.1)

Uo - Uт

Значение измерений величины высвечивается на цифровом фотометрическом табло.
