7. Обработка результатов измерений.

По результатам измерений найти концентрации озона, вырабатываемого генератором, и рассчитать погрешности измерений.

1. Рассчитать среднее квадратическое отклонение результатов измерений S(c) и доверительные границы случайной погрешности .

2. Вычислить абсолютную и относительную суммарную доверительную погрешность результата измерений.

3. Записать результаты измерений с найденными доверительными погрешностями. Сделать вывод о том, какая из погрешностей измерения, случайная или неисключенная систематическая, вносит наибольший вклад в суммарную доверительную погрешность результата измерений.

8.Содержание отчета

1. Краткие сведения о принципе работы и схеме ультрафиолетового фотометрического газоанализатора озона.

2. Схемы и краткое описание установки по измерение концентрации озона в озоно-воздушных смесях.

3. Таблицы с результатами измерений.

4. Анализ и расчет погрешностей измерений.

5. Выводы по работе

9.Контрольные вопросы.

1. Сформулируйте закон Ламберта-Бера.

2. Объясните, почему в озонометре Ф 102-2 применяется вычитание сигналов измерительного канала и канала сравнения?

3. Каков смысл коэффициента k в выражении (6)?

4. Объясните назначение отдельных узлов озонометра по его блок-схеме.

Лабораторная работа №7 определение содержания тяжелых металлов в воде методом вольтамперометрии

1. Задачи работы.

1.1. Изучение основ вольтамперометрического анализа.

1.2. Изучение принципа работы и устройства вольтамперометрического анализатора ТА-2М.

1.3. Определение концентрации тяжелых металлов в предложенной пробе.

2. Описание экспериментальной установки.

В данной лабораторной работе предлагается измерить содержание тяжелых металлов на современном вольтамперометрическом анализаторе «ТА-2М» (РФ), который представляет собой комплекс, состоящий из вольтамперометрического измерительного прибора (ИП) и IBM-совместимого персонального компьютера с установленным пакетом программ «VALab». ИП подключается к компьютеру через один из вспомогательных портов (COM1 или COM2).

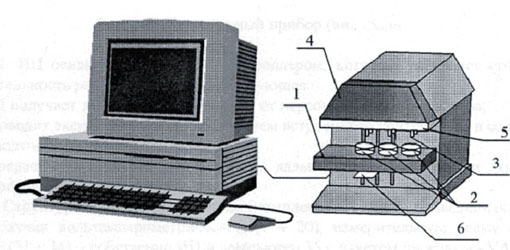

Общий вид комплекса представлен на рис. 7.1:

Рис. 7.1 Общий вид вольтамперометрического анализатора «ТА-2М»

ИП конструктивно представляет собой прибор настольного исполнения, совмещенный с электрохимическим датчиком. Датчик содержит платформу (1), внутри которой находится ультрафиолетовый облучатель с вертикальным перемещением, стаканчики 2, электроды 3, крышку 4, кронштейн 5, фиксатор положения (рычаг) 6, ручку для регулировки вибрации электродов. При перемещении платформы вверх стаканчики закрываются крышкой и в них погружаются электроды.

ИП оснащен встроенным контроллером, который управляет его работой.

Последовательность работы анализатора следующая:

• ИП получает задание на эксперимент от персонального компьютера;

• проводит эксперимент под управлением встроенного контроллера в соответствии с полученной программой измерения;

• передает полученные данные для дальнейшей обработки и хранения в персональный компьютер.
