Ознакомиться со всеми тонкостями этой методики можно по тексту стандарта. Суть процесса проста — при нагревании образца в эксика- торе вода испаряется, и образцы теряют свою массу. Чем выше тем- пература, тем быстрее идет испарение. Регламентирован процесс при температурах 103 и 120 "С. В любом случае процедура измерений зани- мает много часов и требует большого объема ручного труда и длитель- ной обработки результатов.

11.3.2. Измерение влажности

древесины электровлагомером

Стандарт ГОСТ 16588-91 устанавливает три метода определения влажности:

1) с использованием электровлагомера;

2) контрольный сушильно-весовой метод;

3) ускоренный сушильно-весовой метод.

Сушильно- весовые методы описаны выше. Остановимся на методе определения влажности электровлагомером.

Рабочий методе использованием электровлагомера применяют для пилопродукции и деталей с влажностью от 7 до 28 %. Этот метод не требует вырезки образцов, но также имеет свои ограничения и не рас- пространяется на определение влажности мерзлой или подвергшейся глубокой пропитке древесины.

Суть метода с использованием электровлагомера — определение влажности древесины по величине электрического сопротивления, диэлектрической проницаемости или других электрофизических ха- рактеристик древесины.

Влажность отдельных участков пилопродукции измеряют на сере- дине ширины пласти на расстоянии не менее 0,5 м от торцов, участ- ки выбирают по длине, соблюдая принцип случайности. Количество участков зависит от длины пилопродукции и должно быть не менее двух. Участки измерении не должны содержать загрязнений и види- мых пороков древесины. Электроды кондуктометрических влагоме- ров, основанных на измерении электрического сопротивления, вводят в древесину на ватную их глубину. За результат измерения влажности принимают среднее значение трех измерений.

При использовании электровлагомеров, основанных на других прин- ципах, количество замеров и способ ориентации электродов относи- тельно волокон определяется правилами эксплуатации прибора. Ниже приведено описание прибора для измерения влажности ВИМС-2.11.

Применение ТСТК для контроля лесоматериалов 225

11.4. Измеритель влажности вимс-2.11

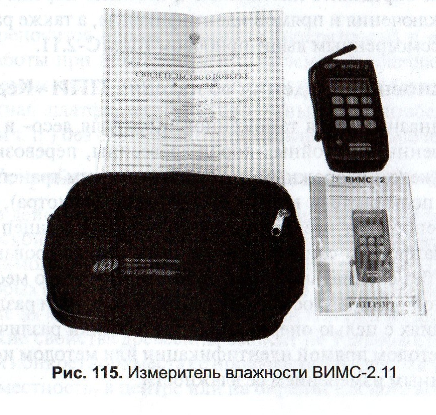

Измерители влажности (влагомеры) ВИМС-2.11 (рис. 115) предна- значены для измерения влажности пиломатериалов, деталей и изделий из химически необработанной древесины: сосны, ели, лиственницы, березы, дуба, бука, осины, липы, кедра, клена, ольха, ореха, пихты, яблони, ясеня.

Влагомеры могут быть использованы для измерения влажности ши- рокой номенклатуры твердых материалов при их дополнительной гра- дуировке.

Влагомеры выпускаются с настройкой по усредненным характери- стикам. Для повышения точности измерения рекомендуется индиви- дуальная градуировка, которая выполняется на конкретной партии из- меряемого материала.

Принцип действия влагомера ВИМС-2.11 основан на том, что диэлек- трическая проницаемость воды во много раз выше, чем у большинства материалов, способных поглощать влагу. Поэтому диэлектрическая проницаемость влажного материала дает достоверную информацию о его влажности.

Предельная глубина проникновения высокочастотного поля в ма- териал составляет 25-30 мм, при этом наибольшее влияние на резуль- тат оказывают поверхностные слои материала. На точность измерений существенное влияние оказывает анизотропия материалов, качество поверхности, стабильность материалов по плотности.

226

Главе 11

Устройство влагомера

Влагомер состоит из измерительного блока, имеющего на лице- вой панели девятиклавишную клавиатуру и графический дисплей, в верхней торцевой части корпуса установлен разъем для подключе- ния внешнего датчика, слева от него расположены элементы инфра- красного канала связи с компьютером для передачи и обработки ин- формации. На обратной стороне измерительного блока расположены электроды встроенного емкостного преобразователя.

Определение влажности лесо- и пиломатериалов с использовани- ем электровлагомера ВИМС-2.11 производится с учетом требований ГОСТ 16588-91 (ИСО 4470-81) «Пилопродукция и деревянные дета- ли. Методы определения влажности». Преимуществом данного метода является то, что он не требует вырезки образцов.
