10.5. Технические средства
ДИАГНОСТИКИ ДРАГОЦЕННЫХ КАМНЕЙ
10.5.1. Приборы для исследования оптических характеристик драгоценных камней
Изучение оптических характеристик камней — обязательный этап их диагностики. Для исследования ряда оптических параметров кам- ней используются относительно простые по конструкции и неболь- шие по размеру приборы. С их помощью можно оценить показатели преломления, прозрачность, цвет, оптические характеристики в поля- ризованном свете и др.
200
Глава 10
Рефрактометр KRUSS ER6010 (рис. 109, а) представляет собой про- фессиональную модель рефрактометра для определения показателя преломления ограненных камней.
Это высокоточный прибор для определения оптических характери- стик драгоценных и полудрагоценных камней для их идентификации. Принцип действия прибора основан на явлении полного внутреннего отражения света при прохождении его из более плотной среды в менее плотную. Часто используется в качестве эталона при сравнительных тестах различных моделей рефрактометров.
На рис. 109. б представлен полярископ, включающий 2 поляриза- ционных фильтра ПФ-40,5, подсветку, вращающуюся стеклянную по- верхность и коноскопическую линзу.

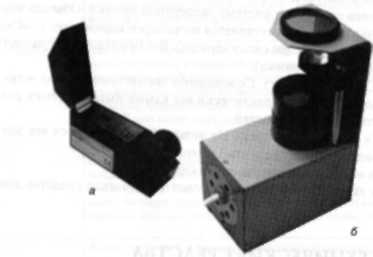

Рис. 109. Приборы для определения оптических характеристик камней: а — рефрактометр KRUSS ER6010; б — полярископ
10.5.2. Диагностика драгоценных камней по температуропроводности
В этих приборах с помощью специального щупа осуществляется локальный нагрев грани камня. Затем осуществляется измерение ско- рости остывания нагретого участка за фиксированный промежуток времени.
Скорость изменения температуры является критерием отнесения камня к тому или иному виду. В приборах «Кристалл-1», «Кристалл-
Методы и технические средства поиска и идентификации драгоценных.. 201
1М», «ДИАТЕСТ — 2000» и «ДАЙМОНДПРОБ» (США), «КАРАТ», «ДЕЛЬТА-1М» фактически измеряется температуропроводность, ко- торая пропорциональна коэффициенту теплопроводности вещества.
Теплопроводность — один из видов переноса теплоты (энергии те- плового движения микрочастиц) от более нагретых частей тела к менее нагретым, приводящий к выравниванию температуры.
Первыми отечественными приборами данного типа были приборы «Кристалл-1» и «Кристалл-1М» (рис. 110), которыми в начале 90-х гг. были оснащены таможенные органы.
Отверстия
для установки камней
Индикатор
Калибровочные эталоны
Датчик

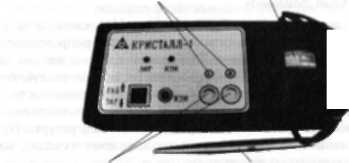

Рис. 110. Детектор драгоценных камней «Кристалл-1 М»
Прибор состоит из трех конструктивных узлов: измерительного бло- ка, датчика, сетевого блока питания. Датчик подключен к измеритель- ному блоку неразъемным соединительным кабелем. На передней па- нели находятся переключатели для задания режимов работы. В правой верхней части прибора находится стрелочный гальванометр, по пока- заниям которого и осуществляется диагностика исследуемого образца.
В средней части передней панели имеются четыре отверстия. Два верхних отверстия служат для установки камней без оправы, что по- зволяет зафиксировать их положение при измерениях. Через два ниж- них отверстии осуществляется доступ к калибровочным эталонам.
Принцип работы прибора «Кристалл- 1М»
Датчик содержит медный стержень (наконечник), на который на- мотана спираль, подсоединенная к источнику питания. Термопара позволяет измерять температуру наконечника. Медный наконечник
202
