10.3.5. Система неразрушающего контроля слитков золота

Система неразрушающего контроля слитков золота (рис. 105) — это комплекс приборов и методов, основанных на различных физических и физико-химических принципах.

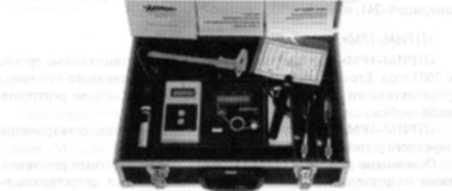

Рис. 105. Система неразрушающего контроля слитков золота

Контроль слитков проводится в несколько этапов:

1. Визуальный осмотр с помощью специальной лупы с подсветкой, замер слитка с помощью штангенциркуля и микрометра и расчет его условной плотности позволяют отбраковать грубые подделки.

2. Электрохимическое исследование с помощью детектора ДеМон позволяет выявить слитки с возможными отклонениями состава спла- ва слитка от паспортного значения.

3. Ультразвуковой контроль проводится для обнаружения подделок, в которых слой золота любой толщины покрывает внутренний слой любого другого металла.

194

Глава 10

Такой поэтапный контроль позволяет точно идентифицировать слитки и уверенно выявлять даже самые качественные подделки. Спе- циальная методика позволяет обобщить результаты тестирования. На основе методики разработана компьютерная программа, помогающая принять обоснованное решение о подлинности слитка. Система может быть адаптирована к контролю слитков любых драгоценных металлов.

Состав системы: электрохимический детектор ДеМон; ультразвуко- вой детектор US-56 Gold; лупа 10х с автономным питанием; штанген- циркуль, микрометр МК-25, микрометр МК-50 (все — с электронным измерительным блоком); сменные баллоны с электролитом, специ- альная контактная жидкость; принадлежности.

10.3.6. Рентгенофлуоресцентные приборы

Первые модификации рентгенофлуоресцентного прибора «ПРИМ» в качестве источника излучения содержали естественный слабора- диоактивный источник. Использовались радиоизотопные источники америций-241, плутоний-238, желсзо-55.

«ПРИМ-1РМ»

«ПРИМ-1РМ» стал поступать на вооружение в таможенные органы с 2003 года. Его основное отличие — замена естественного источника радиоактивного излучения на искусственный на основе рентгенов- ской трубки.

• ПРИМ-1РМ» конструктивно состоит из датчика, спектрометра, зарядного устройства и блока аккумуляторов.

Основными узлами датчика являются малогабаритный рентгенов- ский излучатель — (моноблок «Модуль-50»), узел детектирования с кремниевым детектором флуоресцентного рентгеновского излуче- ния, измерительная камера.

Прибор может диагностировать вещества в ряду от кальция (Са) до урана (если их содержание в исследуемом объекте не менее 3 %). Вре- мя измерения зависит от состава сплава или анализируемой площади и может быть в пределах от 10 до 600с. Мощность эквивалентной дозы облучения на поверхности датчика не более 100мкЗв/ч, на расстоянии 1 метр — не более 3 мкЗв/ч.

Определение содержания сплавов

с использованием детектора «ПРИМ-1РМ»

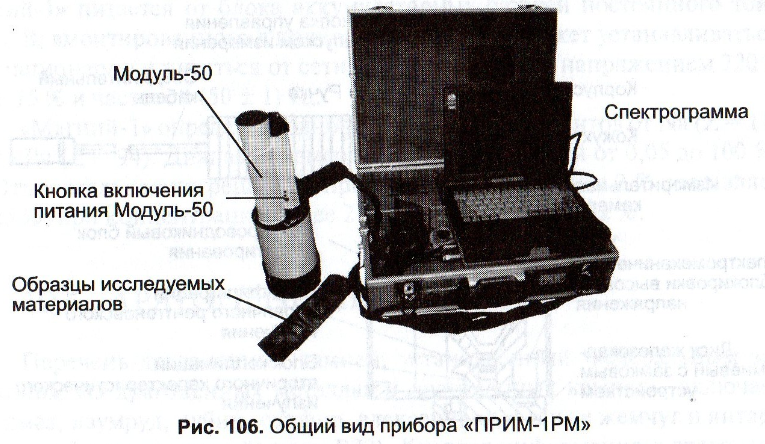

Прибор «ПРИМ-1РМ» (рис. 106) позволяет идентифицировать ма- териалы путем определения входящих в них металлов и производить

Методы и технические средства поиска и идентификации драгоценных... г ь

оценку количественного содержания отдельных элементов. Принцип работы прибора заключается в измерении (идентификации и оцен- ке концентраций) неизвестных образцов флуоресцентным методом, в основе которого лежит зависимость плотности потока характеристи- ческого рентгеновского излучения элементов от их концентрации.

Характеристическое излучение анализируемых элементов возбуж- дается рентгеновским ионизирующим излучением рентгеновского ап- парата «Модуль-50» (напряжением на аноде до 38 кВ) и регистрирует- ся кремниевым PIN-детектором (рис. 107). Мощность эквивалентной дозы излучения на поверхности датчика и на расстоянии 1 м от него не превышают 100 мкЗв/ч и 3 мкЗв/ч, соответственно.

Кванты характеристического излучения различных элементов вы- зывают в детекторе импульсы тока с амплитудой, пропорциональной их энергии. Усиленные предусилителем блока детектирования им- пульсы тока поступают в блок обработки и накопления спектроме- трической информации (БОН), где обрабатываются, преобразуются в цифровую форму и далее накапливаются в оперативном запоминаю- щем устройстве ЭВМ за заданное время.

«Магний- 1»

Анализатор «Магний-1» (рис. 108) с возбуждением характеристиче- ского излучения элементов малогабаритным рентгеновским излучате- лем проводит многоэлементный анализ металлов, сплавов, в том числе

196 Глава 10

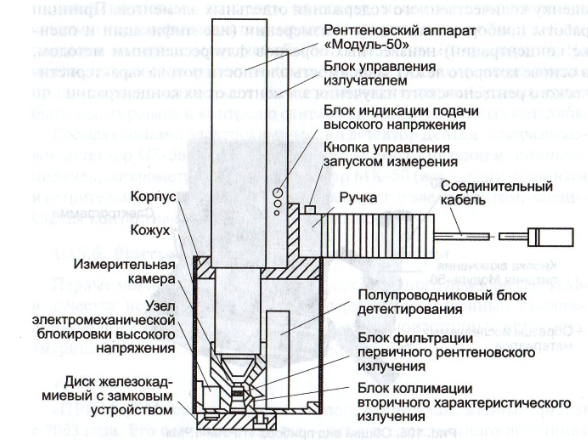

Рис. 107. Датчик прибора «ПРИМ-1РМ»

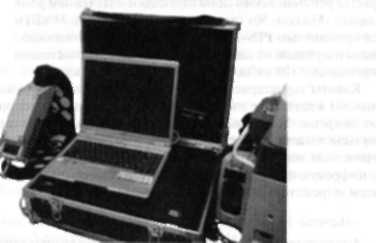

Рис. 108. Анализатор «Магний-1»

Методы и технические средства поиска и идентификации драгоценных…197

алюминиевых и магниевых, и изделий на их основе, а также иденти- фицирует химические элементы от магния до америция в веществах, находящихся в порошкообразном и жидком (неагрессивные жидко- сти) состоянии.

Анализатор «Магний-1» выпускается в носимом варианте (выпол- нен в пылевлагозащищенном исполнении), при этом анализатор «Маг- ний-1» питается от блока аккумуляторных батарей постоянного тока 12 В, вмонтированного в прибор, и кроме того может устанавливаться стационарно и питаться от сети переменного тока напряжением 220 В ± 15 % и частотой (50 ± 1) Гц.

«Магний-1» определяет одновременно до 24 элементов от Na (Z = 11) до Pu (Z = 94). Диапазон измеряемых концентраций от 0,05 до 100 %. Относительная погрешность при концентрации менее 2 % составляет 25 %, при концентрации более 2 % — уменьшается до 2 %.
