10.3. Технические средства

ИДЕНТИФИКАЦИИ ДРАГОЦЕННЫХ

МЕТАЛЛОВ

10.3.1. Детектор «Проба-м»

Принцип работы детектора «Проба-М» (рис. 101) — электрохими- ческий. Детектор состоит из четырех конструктивных узлов: измери- тельного блока, датчика, внешнего блока питания, предметного сто- лика.

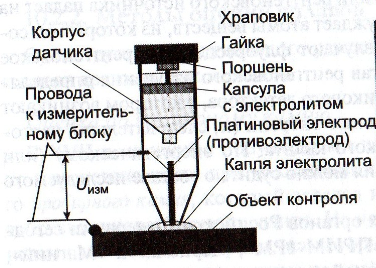

Рис. 101. Детектор «Проба-М»: а - схема измерительного датчика: б - прибор в процессе измерения

На границах фаз «объект — электролит — платиновый электрод дат- чика» происходят электрохимические процессы и между платиновым электродом и исследуемым металлом появляется электрический по- тенциал (напряжение), который зависит от типа драгоценного металла и его процентного содержания в исследуемом сплаве.

В измерительном блоке происходит сравнение электродного потен- циала неизвестного сплава и электродного потенциала платины. По- лученное значение разности потенциалов точно характеризует состав сплава. Сплав может быть определен по таблице или индицироваться на дисплее прибора.

10.3.2. Детектор «Карат»

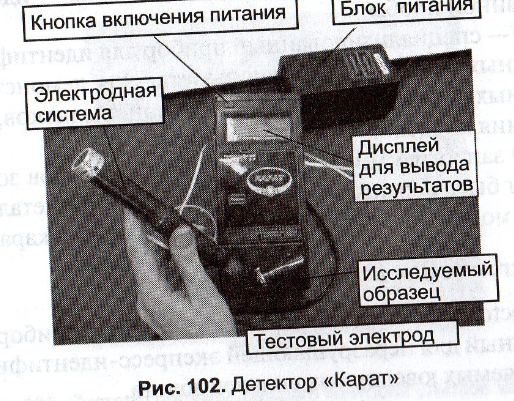

Датчик для определения содержания драгоценного металла в де- текторе «Карат» (рис. 102) аналогичен по конструкции используемо- му в приборе «Проба-М».

В отличие от прибора «Проба-М», в детекторе «Карат» на индикатор выводится не просто цифровой код, а непосредственно номер пробы. Прибор, кроме визуальной индикации, снабжен звуковой индикацией.

10.3.3. Приборы для идентификации монет, драгоценных металлов и сплавов

Настольные приборы серии ДеМон позволяют производить нераз- рушаютий экспресс-контроль ювелирных и других металлических изделий также по электрохимическому потенциалу поверхности мате- риала (рис. 103).

Глава 10

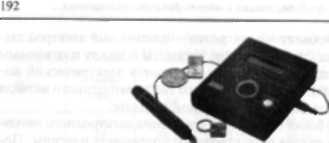

Рис. 103. Прибор серии ДеМон

Приборы серии ДсМон позволяют идентифицировать пробу (для золотых изделий — от 333 до 999-й, или от 8 карат до 24) на локальном участке площадью несколько квадратных миллиметров, выявлять не- однородность сплава при измерении в нескольких точках.

По значениям потенциалов, выводимых на дисплей, с помощью справочника или компьютерной программы можно установить, какой сплав тестируется, а для золота, серебра, платины — идентифициро- вать сплав данной пробы.

ДеМон-Ю — специализированный прибор для идентификации про- бы драгоценных металлов. Он используется для демонстрации каче- ства ювелирных изделий, идентификации монет, слитков, для быстро- го обнаружения подделок

ДеМон-Ю запрограммирован для проверки сплавов золота и сере- бра, но может быть перепрограммирован под любой металл или сплав. Выпускается модификация прибора с показаниями в каратах.

10.3.4. Детектор золота «Gold Detector»

«Gold Detector» — портативный электронный прибор (рис. 104), предназначенный для неразрушающей экспресс-идентификации наи- более применяемых ювелирных сплавов золота.

Рис. 104. Детектор золота «Gold Detector»

Результат тестирования образца — индикация области пробы золота на дискретной светодиодной шкале.

Методы и технические средства поиска и идентификации драгоценных... 193

Прибор позволяет установить наличие покрытия и оценить его тол- щину. Высокая локальность измерения (1 мм) позволяет идентифици- ровать изделия сложной конфигурации, исследовать неоднородности сплава, например звено цепочки или место спая.

Точность/воспроизводимость тестирования (в одной и той же точ- ке) — 98,5 %. Достоверность идентификации 0,95. Время выхода на режим измерения после включения 0,5 с. Продолжительность одного измерения 5 с. Время удержания индикации измерения на дисплее до 1,5 мин.
