Глава 9

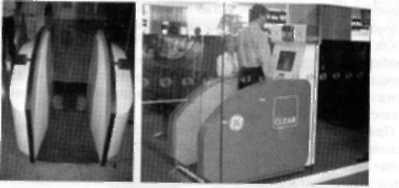

Рис. 90. ShoeScanner — ЯКР аппарат для контроля обуви пассажиров без необходимости ее снятия

9.4.4. Масс-спектрометры

Действие масс-спектрометров основано на физико-химическом ме- тоде измерения отношения массы ионов к их заряду (масс-спектро- метрии).

Спектрометрия основана на ионизации молекул, разделении ионов в газовой фазе, которое происходит в зависимости от соотношения их массы и заряда, и регистрации разделенных ионов. Эти приборы имеют дело с материальным веществом, состоящим, как известно, из мельчайших частиц — молекул и атомов. Они устанавливают моле- кулярную массу вещества, ее атомарный и изотопный состав, а так- же пространственную структуру расположения атомов, что позволяет идентифицировав и само вещество Масс-спектрометры обладают исключительно высокой чувствительностью и позволяют обнаружи- вать следовые количества органического вещества в больших объемах газов и жидкостей.

9.4.5. Системы радиолокационного голографирования

Основаны на излучении миллиметровых волн и использующие соб- ственные радиометрические излучения различных покровов и сред естественного и искусственного происхождения, в том числе и жи- вых объектов. Одной из практических задач, потенциально решаемых с помощью радиотепловых методов наблюдений в диапазоне милли- метровых волн, является регистрации неоднородностей радиотепло- вого излучения тела человека при бесконтактном досмотре.

Методы и технические средства поиска и идентификации наркотических... 175

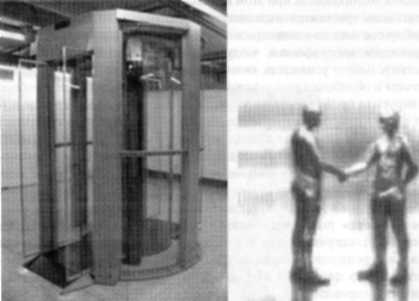

В России внедрение подобных систем осуществляется, в частности, в рамках программы «Чистое небо» Так, 20 июня 2007 г. в Междуна- родном аэропорту «Курумоч» (г. Самара) запущен новейший досмо- тровый сканирующий портал SafeScoul 100 (рис. 91), производства США, ставший частью системы комплексной безопасности програм- мы «Чистое небо». Портал внедрен службой авиационной безопасно- сти аэропорта совместно с компанией «Борлас Секьюрити Системз» и НПК «БиоКон».

Принцип действия портала SafeScout основан на «радиосигналь- ном» голографировании и обеспечивает обнаружение скрытых на теле человека предметов из металла, дерева, керамики, стекла, пластмас- сы и других материалов (рис. 92). Пропускная способность портала SafeScout составляет до 600 человек в час, при возможности обнаруже- ния предметов сразу на всем теле человека.

176

Глава 9

ром, приводимым в действие одной системой и передающим энергию (обычно в другой форме) другой системе. Бносснсоры являются детек- торами, действие которых основано на специфичности клеток и моле- кул, и используются для идентификации и измерения количества ма- лейших концентраций различных веществ, в том числе и взрывчатых.

9.4.7. Приборы на резонансном лазерном поглощении

Новое направление в специальном приборостроении в целях ультра- чувствительного и дистанционного анализа наркотических препаратов во внелабораторных условиях реализовано в устройстве «Spectrophone», рекламируемом американской компанией JAYCOR. (Сан-Диего, штат Калифорния).

Принцип действия прибора основан на резонансном поглощении наркотическими и взрывчатыми веществами лазерного ихтучсния с ре- гистрацией возникающих при этом локальных перепадов давления в виде звуковых волн чувствительным микрофоном.

Прибор состоит из компактного лазера, контрольной камеры с де- тектирующим микрофоном, модулятора лазерного излучения, фа- зочувствительного усилителя сигнала и компьютера для управления процессом и обработки результатов анализа. I) рабочем цикле прибора анализируемая проба воздуха поступает в контрольную камеру, где по- падает в зону действия луча лазера, длина волны которого совпадает с максимумом поглощения анализируемою соединения. По оценкам специалистов компании, для подавляющего количества наркотиче- ских и взрывчатых веществ максимум поглощения приходится на дли- ны волн в диапазоне от 2 до 15 мкм, что дает возможность применения в приборе малогабаритных полупроводниковых лазеров.

«Spectrophone» позволяет обнаруживать целевые компоненты на уровне до 1 пикограмма, что в 5 тысяч раз превышает способности специально тренированных служебных собак. Время анализа не пре- вышает 5 с, что находится на приемлемом уровне для большинства практических применений.

9.4.8. Иммунохимические диагностикумы

Одним из перспективных направлений, развиваемых в настоящее время для решения задач контроля наркотиков в соответствии с ми- ровой практикой, является направление, связанное с разработкой вы- сокоспенифичных иммунохимических диагностикумов на различные группы наркотических препаратов. С помощью иммунохимических диагностикумов осуществляется прямое или косвенное (по продуктам

Методы и технические средства поиска и идентификации наркотических... 177

метаболизма) выявление широкою спектра наркотических веществ: опиатов (морфин, героин и др.), каннабиноидов, барбитуратов, амфе- таминов, бензодиа«спинов и др. Предел обнаружения иммунных ме- тодов, как правило, находится в диапазоне от 50 до 0,2 нг/мл при вре- мени на исследование (в зависимости от сложности варианта анализа) от 3—10 мин до нескольких часов.

Качественно упрощенный иммунодиагностикум AccuPress для вы- явления морфина и кокаина в выездных условиях на различных по- верхностях предлагает фирма Thermcdics Detection Inc. (США). В этом случае разработчиками использован принцип цветной нммунохими- ческой реакции на специальных мембранах, обеспечивающий селек- тивное выявление микроследов соответствующих наркотиков на уров- не 1 мкг при времени анализа в пределах 10 с.

9.4.9. Химические тесты

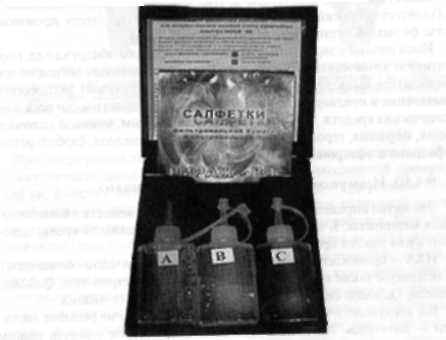

Эта наборы (рис. 93), предназначенные для предварительной иденти- фикации наркотических и сильнодействующих веществ во внелабора- горных условиях, по способу применения можно разделить на 3 основ- ные группы: капельные, аэрозольные и ампульные.
