Глава 9
Пробоотбор осуществляется на тампоны на воздушный фильтр (при использовании ручного пробоотборника).
Размеры рабочего блока прибора: 40 см *14 см * 32 см при весе 22 кг. Рабочий температурный диапазон от 0 до 40 'С.
Питание прибора осуществляется от сети переменного тока либо от автомобильного аккумулятора.
Рис. 85. Детектор наркотиков IONSCAN 400
9.4.2. Дрейф-спектрометры
Рабата дрейф-спектрометров основана на ионизации непрерывного потока газа, разделении образовавшихся ионов микропримесей по их подвижности в электрическом поле специальной формы и регистра- ции разделенных ионов (метод спектрометрии подвижности ионов в электрическом поле). Благодаря своему принципу функционирова- ния данные устройства обладают достаточно высоким быстродействи- ем (от сотых долей секунды до 1—2 с), но при этом имеют недостаточ- ную разрешающую способность.
Детектор наркотиков SABRE 2000 (рис. 86,б) является более позд- ней модификацией IONSCAN 400. Его отличает меньший вес, большее количество способов отбора образцов. Однако но сравнению со своим предшественником у нею занижена чувствительность практически для всех веществ.
ЗАО «Спецприбор» (г. Тула) выпускает сигнализатор обнаружения малых концентраций наркотиков «След» (рис. 86. а), который по своим тактико-техническим характеристикам не уступает прибору IONSCAN 400 фирмы Barringer Technologies Inc. но целому ряду показателей. Так
Методы и технические средства поиска и идентификации наркотических.. 171
Рис. 86. Детекторы наркотиков: а — «След»; б — SABRE 2000
что можно ожидать в будущем появления отечественных приборов, способных удовлетворить потребности правоохранительных органов такого рода оборудовании.
На аналогичных принципах работают приборы фирмы Ion Track Inst- ruments (США). На рис. 87 представлены последние разработки этой фирмы, которые могут использоваться аналогично рассмотренным выше. Первый из них имеет настольное конструктивное исполнение, второй — портативный носимый.
Рис. 87. Приборы фирмы Ion Track Instruments: Itemiser, Vapor Tracer-2

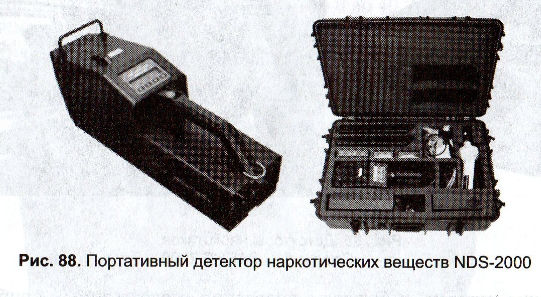

Аналогичным по своим возможностям является прибор NDS-2000 (рис. 88) производства IDS Intelligent Detection Systems. По принципу работы NDS-2000 является газовым хроматографом/детектором с по- верхностной ионизацией. Обнаруживаемые вещества: основные нар- котики на основе кокаина, героина, ТНС. метамфетаминов. Настрой- ка на новые виды наркотиков.
172
Глава 9
Время анализа: Для всего диапазона наркотиков — 40 с. Время прогрева: 15 мин. Питание осуществляется от сети переменного тока 110/220 В. Диапазон рабочих температур: от -5 до +55 "С. Вес: 3,5 кг.
9.4.3. Системы на основе ядерного
квадрупольного резонанса (ЯКР)

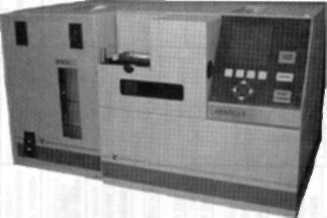

Перспективной отечественной разработкой является прибор ГХМС, созданный в конструкторско-технологическом институте геофизиче- ского и экологического приборостроения СО РАН, г. Новосибирск (рис. 89).
Рис. 89. Прибор ГХМС. магнитный квадрупольный с двойной фокусировкой масс-спектрометр
Прибор ГХМС представляет собой магнитный квадрупольный с двойной фокусировкой масс-спектрометр, который оборудован несколькими интерфейсами для ввода образцов, в том числе, газовым хроматогра- фом, оснащенным оригинальным устройством — «концентратор-тер-
Методы и технические средства поиска и идентификации наркотических... 173
модесорбер». Данное устройство позволяет проводить экспресс-исс- ледования газообразных и жидких образцов. Продолжительность анализа при этом не превышает 2-3 мин, что позволяет использовать прибор для идентификации неизвестных веществ с использованием стандартных баз данных по масс-спектрометрии. Прибор уже зареко- мендовал себя при исследовании образцов взрывчатых и отравляющих веществ, объектов окружающей среды.
Принцип работы прибора основан на том факте, что ядра ряда эле- ментов периодической таблицы, имеющие несферическое распреде- ление положительного заряда в ядре (N, Na. CI и др.). возбуждаются и поглощают энергию при воздействии внешнего электромагнитного радиочастотного поля строю определенной частоты. При переходе об- ратно в равновесное состояние они излучают накопленную энергию на той же частоте. Такое явление называется ядерный квадрупольный резонанс.
В состав молекул большинства взрывчатых веществ входят ядра азо- та N14. Частота квадрупольного резонанса этих ядер зависит от состава и структуры молекул конкретного вещества, в которое они входят. Та- ким образом, используя явление ЯКР, можно обнаружить и идентифи- цировать конкретное взрывчатое вещество.
К преимуществам данного метода стоит отнести:
• высокие избирательность к конкретному типу взрывчатого ве- щества и способность к его идентификации;
• высокая вероятность обнаружения (> 95 %) при низком уровне ложных срабатываний;
• независимость параметров обнаружения от геометрической формы, герметичности упаковки, наличия или отсутствия га- зообразных выделений веществ;
• небольшое время анализа;
• относительная простота конструкции устройств;
• безопасность их эксплуатации;
• метод является дистанционным — не требуется контакт элемен- тов датчика с молекулами вещества. Компания GE Security разработала сканер обуви «ShoeScanner» на основе метода ядерного квадрупольного резонанса, использование которого позволит отказаться от процедуры разувания пассажиров (рис. 90). Это первый в мире сканер такого рода, его поставка на ры- нок начнется в начале следующего года, после сертификации в TSA (Transportation Security Administration, США).
