Глава 8

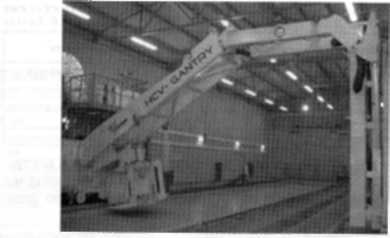

Рис. 78. Перемещаемый ИДК (вид внутри): МАПП «Торфяновка» Выборгской таможни
дуля на базе двадцати футового контейнера, перевозимою грузовиком для стандартного контейнера (ISO 668), который может перевозить переметаемые платформы класса С 745 (EN 284).
Рис. 79. Перемещаемый ИДК SilhouetteScan Mobile CAB 2000
Технические характеристики перемещаемых инспекционно-досмо- тровых комплексов SilhouelteScan Mobile CAB 2000. «HCV-RSV 2500». «HCV-Ganiry» и THSCAN MB1215 приведены в табл. 17.
Mobile CAB 2000 — это рентгеновская система средней мощности, работающая с новым электронным ускорителем HI-PACC до 2,5МэВ, достигающая интенсивности рентгеновского излучения 2 рад/мин (на расстоянии 1 м отточки излучения).
Досмотровая рентгеновская техника таможенных органов 153
Таблица 17. Технические характеристики перемещаемых ИДК SilhouetteScan Mobile CAB 2000, «HCV-RSV 2500», «HCV-Ganlry» . и THSCAN MBI215'"1
Техническая характеристика |
Значение |
||||
SilhouetteScan Mobile CAB 2000(«Hcimann Systems») |
•HCV- KCV 2500- («Heimann Systems») |
•HCV- Ganlry* («Hi'imann Systems.) |
THSCAN MB 1215 («NucTech».) |
||
Энергия излучения, МэВ |
2.5 |
2.5 |
6 |
7 (8 или 9 — но выбору) |
|
Глубина проникно- вения излучения по стали, мм |
160 |
200 |
330 |
380 |
|
Разрешающая способ- ность по диаметру стальной проволоки, мм |
|
- |
- |
0,8 (1,5 за 100 мм сталь- ной пластиной) |
|
Время переустановки |
1 ч |
He более 2 педель |
Не более 3 дней |
||
Количество досмат- риваемых объектов в час |
30 |
12 |
До 30 |
Не менее 25 |
|
Исполнение |
Модульное, 20 fl контейнер |
Бетонное модульное зда- ние + модули аппаратуры + защитные ворота |
Бетонные блоки + модули операторских |
||
Количество проекций |
I |
1 |
1 (воз- можно 2 — боковая и вертикаль- ная) |
1 |
|
Способ сканировании объекта |
Объект движет- ся самостоя- тельно |
Буксировка вагонеткой |
Перемешается сканирую- щее устройство |
||
Количество обслужи- вающего персонала (одна смена), чел. |
1-2 |
2-3 |
3-4 |
4 |
Т-Досмотр: видимо невидимое (Электронный ресурс). — М.: DOSMOTR.RU, 2009. Ре- жим доступа: Woild Wide Web. URL: www.dosnTOtr.rn.
' Мячин А. Н. и др. инспекционно-досмотровые комплексы. Общая часть: Учебно-мето- дическое справочное пособие. — СПб: РИО СПб филиала 1ТА, 2007. — 160 с.
1DESTRATechnologies (Электронный ресурс). - М.: DESTRA.RU, 2009. Режим доступа: World Wide Web. URL: www.deslia.ru
Конструкция системы обеспечивает быструю процедуру инспекции груза без необходимости вскрытия контейнера или грузовика.
Система обладает высокой проникающей способностью. Стандарт- ные размеры инспектируемого объекта: 2,5 м(Ш)х 4,2 м (В) * 20,0 м (Д).
Частичный монтаж или демонтаж системы занимает около одного часа.
8.9.5. Мобильные инспекционно-досмотровые комплексы
Мобильные ИДК с энергетикой до 3 МэВ (проникающая способ- ность по эквиваленту стали — до 220 мм) смонтированы на шасси ав- томобиля и требуют при работе наличия санитарной зоны.
Мобильные ИДК используются в тех местах (зонах таможенного контроля), где необходимо проведение проверки транспортных средств и крупногабаритных грузов, но нет возможности установить стацио- нарную систему. При проведении рентгеновского контроля крупнога- баритных объектов сам объект остается неподвижным, а сканирование осуществляется за счет перемещения мобильного ИДК.
Такие системы полностью размещаются на шасси автомобиля. Раз- вертывание комплекса в рабочее положение занимает несколько де- сятков минут. Особое внимание при эксплуатации мобильного ИДК следует уделить организации и обеспечению режима зоны радиацион- ной безопасности (санитарной зоны).
Среди данного вида ИДК существует разделение на низкоэнергети- ческие, среднеэнергетические и высокоэнергетические.
Низкоэнергетические (до 300 кэВ) МИДК имеют наименьшую про- никающую способность излучения (не более 50 мм по стали), обла- дают повышенной производительностью (до 30 досматриваемых объ- ектов в час), более радиационно безопасны и позволяют определить внутреннее содержимое объекта таможенного контроля без его деталь- ного анализа.
Среднеэнергетические (2,5 МэВ) и высокоэнергетические (более 4 МэВ) МИДК способны обеспечить рентгеновский досмотр полно- стью загруженных грузовиков, трейлеров и контейнеров.
HCV-Mobile — система высокоэнергетического рентгеновского просвечивания для проверки груженых автомобилей и контейнеров (рис. 80-81). Система представляет собой автомобиль, который может работать на любой территории, т. е. не требует внешней инфраструк- туры. При энергии излучения от 3 до 4 МэВ глубина просвечивания составляет до 270 мм по стали, время подготовки к работе — менее
Досмотровая рентгеновская техника таможенных органов 155
30 мин. рабочий процесс проверки грузов несложен, количество об- служивающего персонала минимально (3 чел.). Производительность комплекса — 25 грузовиков в час, стандартные размеры проверяемого автомобиля: 4.5 м (В) * 2,8 м (Ш) * 28 м (Д). Система демонстрирует высокое качество изображения и проверки.
В походном состоянии стрела регистрации излучения в сложенном состоянии находится на крыше ИДК. В походном состоянии ИДК мо- жет перемешаться со скоростью до 85 км/ч. Бак с горючим для двига- теля тягача рассчитан примерно на 1000 км пути (300 л); для электро- генератора (595 л) — на 48 ч непрерывной работы.
6 5 4
Рис. 81. Основные компоненты системы HCV-Mobile'
1 HCV-MOBILE Heimann CargoVLsion mobile. Руководство по эксплуатации. Июнь 2007. С. 14.
