6.1.2. Обнаружительные характеристики

Металлические предметы имеют различные размеры, массу, форму, электропроводность, магнитную проницаемость. Вероятность обнаружения металлодетектором различных предметов оценивается по специально подобранным образцам при их различной пространственной ориентации и расположении на человеке в наиболее вероятных местах.

6.1.3. Селективные характеристики

Металлодетектор должен отличать сигнал от объекта поиска (оружия) от сигнала от предметов личною пользовании — ключей, запонок и т. п. Это свойство называется селективностью.

Электромагнитное поле по ширине прохода металлодетектора существенно неоднородно. Сигнал от объекта поискан середине прохода соизмерим с сигналом от предметов личного пользования, проносимых около катушек. Поэтому для обеспечения уверенного обнаружения при любой ориентации таких предметов, как пистолет или нож, требуется низкий порог чувствительности, и это снижает селективные характеристики металлодетектора.

Селективность имеет психологическое значение для персонала объектов, оснащенных металлодетекторами. Частые ложные срабатыва- ния от предметов личною пользования снижают у персонала внимание на любой сигнал тревоги.

6.1.4. Помехоустойчивость

На металлодетектор воздействует ряд внешних условий (помех), затрудняющих выполнение им своих функций. Источниками электро- магнитных помех чаше всего являются:

• силовые электросети и их коммутационное оборудование;

• работающие силовые электрические устройства (электрические двигатели, электрические генераторы, трансформаторы);

• люминесцентные лампы;

• видеомониторы и т. д.

Помехоустойчивость металлодетектора определяется его способно- стью сохранять свои характеристики в условиях воздействия рассмо- тренных выше помех.

6.1.5. Специальная безопасность

Металлодетекторы генерируют электромагнитное поле, которое при проходе пересекает человек и вблизи которого длительное время находится персонал. Поэтому, кроме выполнения обычных требова- ний по безопасности устройств, имеющих электропитание, они долж- ны обеспечивать:

• безопасность по отношению к организму человека;

• допустимый уровень влияния на имплантируемые электрокар- диостимуляторы;

• допустимый уровень влияния на магнитные носители информа- ции.

6.2. МЕТАЛЛОИС К AT ЕЛ И

ДЛЯ РАЗЛИЧНЫХ ЗАДАЧ

Рассмотрим несколько моделей металлодетекторов, решающих задачи поиска предметов в различных условиях эксплуатации и раз- личающихся конструктивным исполнением. Каждая из этих моделей является характерным представителем целого класса аналогичных приборов.

6.2.1. Ручной металлоискатель GARRETT Super Scanner

Известная модель ручного металлоискателя, которая стала миро- вым стандартом в данном классе устройств (рис. 47).

Super Scanner обнаруживает среднего размера пистолет на рассто- янии 22 см, большой карманный нож на расстоянии до 18 см, брит- венное лезвие — 8 см, булавку — 2,5 см, обеспечивает автоматическую настройку и проверку батарей, имеет возможность снижения чувстви- тельности в сложной обстановке. Большая сканирующая поверхность

металлодетектора облегчает быструю и полноценную проверку, имеет легкий вес, защитное покрытие. Обладая весом порядка 0,5 кг, прибор способен сохранять работоспособность до 80 ч.

Схема досмотра с применением ручного металлодетектора представ- лена на рис.48.

Досмотр спереди и сзади

Досмотр сбоку и Досмотр обуви

Рис. 48. Рекомендуемый порядок досмотра человека

6.2.2. Ручной металлоискатель ADAMS MIT

Универсальный дизайн металлоискателя ADAMS-MIT (рис. 49) по- зволяет одеть металлодетектор как на правую, так и на левую руку.

Рис. 49. Ручной металлоискатель ADAMS MIT

При одетом ни каждую руку металлодетекторе оператор может про- водить процедуру поиска как обычным ручным металлодетектором, проводя руками вдоль тела. Пальцы остаются свободными, позволяя нормально производить процедуру поиска. Нет ограничений при ра- боте с аппаратурой, клавиатурой и т. д. При обнаружении металличе- ского объекта индикация обеспечивается включением встроенного виброэлемента, что позволяет оператору осуществлять скрытый по- иск. Не требует какой-либо настройки. Оператор одевает и застегивает металлодетектор вокруг руки, включает его при помощи встроенного микровыключателя.

6.2.3. Система сканирования внутренних полостей человека B.O.S.S.

B.O.S.S. — система сканирования внутренних полостей человека на предмет наличия небольшого оружия и других металлических предме- тов. Бесконтактные сенсоры, размещенные в корпусе кресла, в кото- рое садится человек, обеспечивают статическое и динамическое детек- тирование черных и цветных металлов, а также сплавов в естественных полостях организма человека (рис. В19).

B.O.S.S. может быть использована не только в правоохранительных органах, но и для предотвращения краж различных металлических предметов в тюрьмах и следственных изоляторах, предприятиях, до- бывающих и перерабатывающих цветные металлы, монетных дворах, на предприятиях по производству часов и ювелирных украшений, электронных компонентов.

6.2.4. Многозонный арочный металлоискатель Ranger Intelliscan 18-Zone

Технология многозонного детектирования — новая концепция в об- ласти обеспечения безопасности

Методы и технические средства поиска оружия, боеприпасов.

99

Модели семейства Intelliscan — многозонные металлодетекторы с не- прерывной генерацией электромагнитного поля (рис. 50). Обычно, вся область рамки разбивается на набор контролируемых компьюте- ром шести горизонтальных и трех вертикальных зон, каждая из кото- рых функционирует как самостоятельный металлодетектор. Таким об- разом, пространство под аркой разбивается на 18 зон детектирования. Контуры фигур соответствуют росту человека 1 м 50 см и 1 ы 80 см.

Как только в определенной зоне происходит обнаружение оружия или просто металлического предмета, автоматически происходит сра- батывание детектора и визуализация области нахождения металличе- ского объекта.

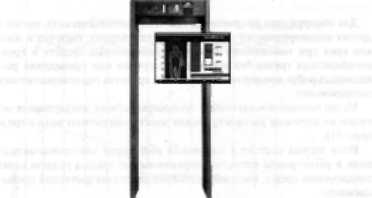

Рис. 50. Многозонный арочный металлоискатель Ranger Intelliscan 18-Zonе

Кроме указания местоположения металлическою предмета, много- функциональный индикатор отображает также уровень сигнала и те- кущее состояние — «Готов», «Тревога», «Ожидание».

Металлодетекторы реализуют алгоритмы селективного металлоде- тектирования. Например, в случае поиска оружии прибор можно на- строить на обнаружение пистолетов, ножей, заточек и т. п., одновремен- но избежав ложных срабатываний от предметов личного пользования (монеты, ключи, сотовые телефоны). Решая же задачу предотвращения хищений, возможно откалибровать прибор на поиск специфических предметов (от малогабаритных электронных изделий до многокомпо- нентных сплавов).
