4.4.1. Стационарная таможенная система обнаружения делящихся и радиоактивных материалов «Янтарь»
Назначение
Предназначена для обнаружения несанкционированного переме- щения делящихся и радиоактивных материалов через пункты тамо- женного контроля, а также контрольно-пропускные пункты различ- ных гражданских и военных объектов (склады временного хранения груюя. АЭС, комбинаты по добыче и переработке ядерных материа- лов, военные ядерные установки и хранилища).
Применение
Таможенный контроль делящихся и радиоактивных материалов, то- варов и транспортных средств, а также пассажиров и багажа при пере- сечении государственной Гранины Российской Федерации и помеще- нии их в зону таможенного контроля (рис. В17 и рис. 31).
Рис. 31. ССРК «ЯнтарьИА»: а — МАЛП «Иаангород»; б. в — стойка «Янтарь 1А»
Основные блоки и устройства системы «Янтарь-IA» размешаются стойках (рис. 31, 6-в)
• блоки детектирования нейтронов;
• блоки детектирования гамма-излучения;
• блоки питания и обработки;
• модули заряда и питания;
• датчики присутствия;
• элементы индикации и сигнализации;
• пульт ПВЦ, отображающий в визуальном восприятии инфор- мацию, полученную от блоков детектировании, и обеспечиваю- щий дистанционное управление системой «Янтарь*.

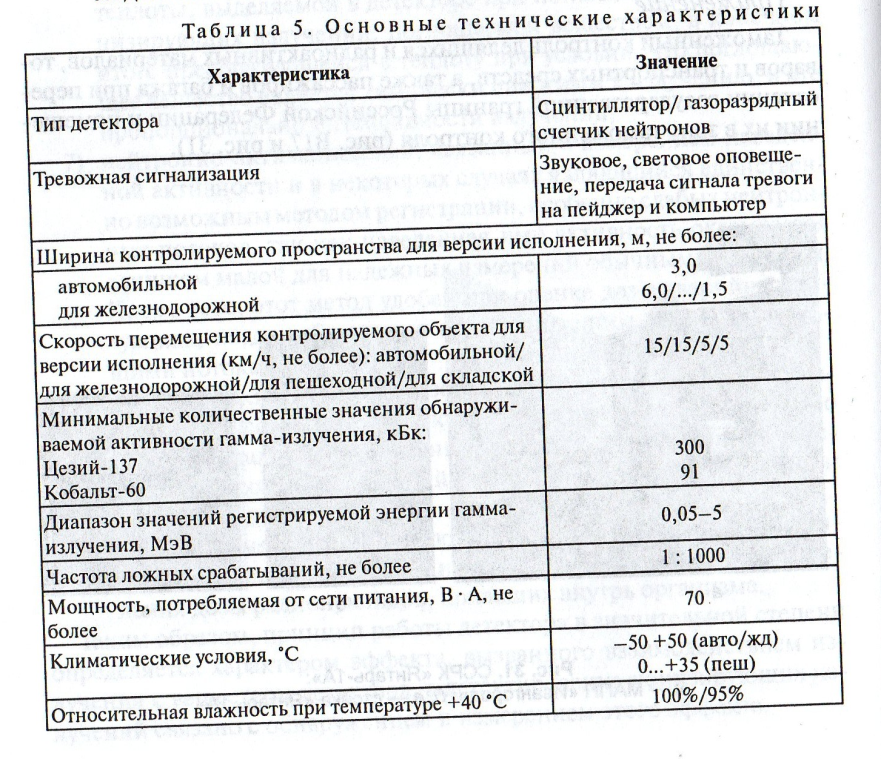

Система «Янтарь» обеспечивает (табл. 5):
• регистрацию и отображение информации от блоков детектиро- вания на пульте контроля (ГШЦ-01) и (или) компьютере (через модемные соединения, либо сетевые платы);
Индетнтификацию сработавшего канала (гамма-канал или ней- тронный канал);
• звуковую и I И.1И) световую сигнализацию о срабатывании;
• удаленный доступ к информации по телефонной линии посред- ством модемного соединения;
• доступ к информации системы по локальной компьютерной сети;
• регистрацию, храпение и отображение видеоинформации об объекте вызвавшем срабатывание
4.4.2. Дозиметры серии рм
Семейство малогабаритных персональных дозиметров РМ-1Ю2 (PDM-2). РМ-1103, РМ-1203, РМ 1204 представлено на рис. 32.
Рис. 32. МалсиАберигныв дозиметры
Основные характеристики представлены в табл. 6.
Назначением дозиметров серии РМ является изммерение мощности эквивалентной дозы гамма-излучения; сигнализация о превышении установленного порога мощности эквивалентной дозы: индикация времени (только модели РМ-1203, РМ-1204).
Таблица б. Основные технические характеристики семейства малогабаритных персональных дозиметров РМ-1102 (PDM-2). РМ-1103, РМ- 1 203. РМ-1204
Характеристика |
Значение |
Вил контролируемого излучения |
Гамма |
|
|
Тип детектора |
Газоразрядные счетчики |
Тревожная сигнализация |
Звуковой сигнал |
Тип индикатора |
|
(ни индикатора |
ЖКИ |
Энергетический диапазон регистрируемого гамма-излучения, кэВ |
60-1500 |
Диапазон измеряемой мощности эквивалентной дозы гамма-излучения, мк3в/ч |
|
РМ-1102 (PDM-2) |
0,1-10,0 |
- РМ-1203 |
0.1 —400 |
I'M 1.М4 |
0,1 4000 |
Диапазон измеряемой эквивалентной дозы гамма-излучения, м3в |
|
- PM-l102(PDM-2i) |
0.001 1.0 |
- I'M-1203. Р.М-1204 |
0.001 |
Рабочие температуры, 'С, |
0…+40(-15….+50) |
Питание |
Элементы типа СЦ32, SR43, MR44 |
| Время непрерывной работы, лет |
0.5-1 |
| Вес, кг |
0,1 |
