3.7.5. Телевизионные системы

Оптические системы все чаше дополняют телевизионными камера- ми, что позволяет расширить область применения, провести обследова- ние в различных диапазонах длин волн, зарегистрировать изображение документа и обработать eго встроенными программными средствами. ниже приведено несколько образцов такого оборудования.

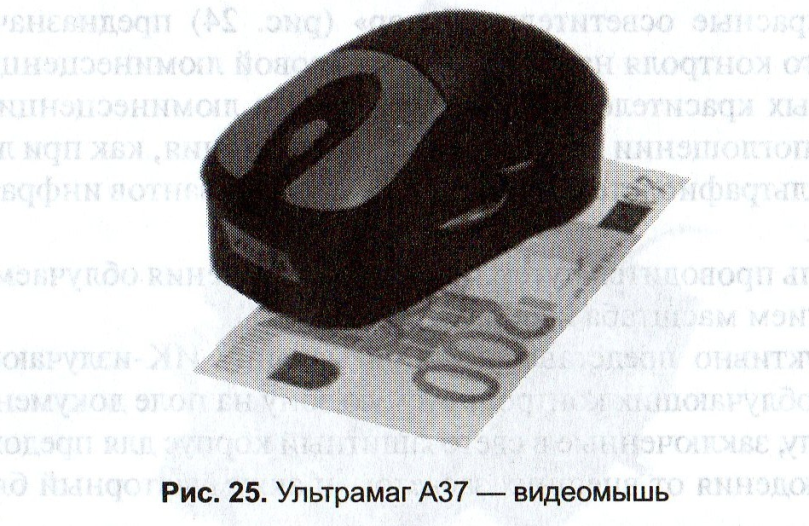

Специальная видеотехнология реализована в виде прибора, похо- жего на привычную компьютерную мышь (рис. 25).

Технические характеристики

Одиннадцать фиксированных длин волн подсветки: от УФ (375 нм) до ИК (940 нм).

Левая кнопка мыши: исследование банкноты (11 фиксированных длин волн подсветки): УФ (375 нм), фиолетовый (430 нм). голубой (470 нм), голубо-зеленый (502 нм), зеленый (525 им), желто-зеленый (570 нм), желтый (595 нм), оранжевый (620 нм). красный (660 нм), ИК (880 нм), ИК(940нм).

Правая кнопка мыши: исследование банкноты: синий диапазон (470 нм), сине-зеленый диапазон (502 нм), ИК-диапазон (880 нм).

Комплект телевизионного микроскопа «Телемик-1» (рис. 26) прел- назначен для углубленного исследования микрофрагментов контро- лируемых объектов в излучении видимого диапазона с применени- ем стереоскопического микроскопа МБС-10, штатных осветителей микроскопа, кольцевого волоконного осветителя и телевизионного канала наблюдения (цветная телекамера и цветной малогабаритный ЖК-монитор),

Еще одним прибором, используемым в таможенных органах для ис- следования документов, является телевизионная спектральная систе- ма ТСС-ЗМ (рис. BI6):

Особенностями системы ТСС-ЗМ являются:

* удобство проведения экспресс-анализа документов;

* коррекция видеосигнала для эффективного выявления люми- несцирующих следов на документах в видимой и ИК-областях спектра;

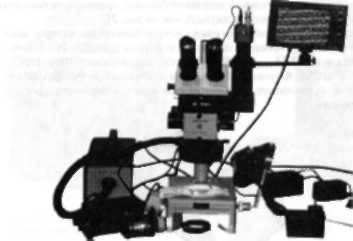

Рис. 26. На базе МБС-10 построен комплект телевизионного микроскопа •сТелемик-1*

* возможность измерения линейных и угловых размеров печатей, штампов и прочих фрагментов при помощи съемных предмет- ных стекол с мерными сетками. Эта система работает в диапазоне длин волн 365—1000 нм. т. с. ультра- фиолетовом, видимом и инфракрасном. Одновременно можно наблю- дать поле 32 * 42 мм, размер контролируемого документа 210 " 297 мм.

3.7.6. Детекторы валюты

Приборы для проверки документов могут применяться и для про- верки подлинности валюты и акцизных марок, однако они не очень удобны для этих целей. 11оэтому выпускаются специальные приборы, ориентированные на проведение быстрого контроля банкнот и акциз- ных марок.

Особенности приборов для контроля подлинности валюты состоят в том, что они запрограммированы на определение наличия защитных признаков в одной или нескольких видах валюты. Это позволяет авто- матизировать и ускорил, процесс контроля.

По принципу действия детекторы можно подразделить на две груп- пы. В первую группу входят специализированные полуавтоматические

(с ручной последовательной заправкой банкнот, производительностию примерно одна банкнота в секунду), как на рис, 27.

Автоматические (работают сразу с пачкой банкнот) детекторы, пред- назначенные дли проверки одного вида валюты (рис. 28-29). в основ- ном долларов США - CashScan, SuperScan (CashScan, США), DBC-3. DBC-70 (JCM, Япония). Исключение составляет детектор UniScan, который осуществляет проверку 21 вида валют, в том числе и россий- ских рублей.

Рис. 27. Мультивалютный полуавтоматический детектор PRO DK-120A

К преимуществам таких приборов относится; быстродействие, по- зволяющее применять их при предварительной проверке большого объема/lenei, простит в работе, нетребующая от пользователя специ- альных знаний о способах зашиты банкнот, наличие дополнительных функций: осуществление подсчета количества и обиден суммы прове- ренных банкнот.

Защитные ИК-метки являются одним из основных методов защиты банкнот большинства современных валют. В автоматических детекто- рах устанавливаются датчики, проверяющие отражательную способ- ность бумаги к ИК-излучению.

Гели интенсивность отраженного от банкноты света меньше уста- новленною порога, значит, участки с ИК-защитой на ней отсутствуют.

В конце 1999 г на вооружение таможенных органов стали поступать комплексы «РЕГУЛА- нескольких модификаций, предназначенные для исследования документов, денежных знаков и защищенных бумаг при таможенном оформлении и в процессе проведения криминали- стической экспертизы.

Семейство «РЕТУЛА* содержит ряд приборов, различающихся раз- мерами и функциональными возможностями. Так. наиболее совершен-

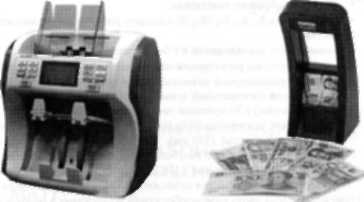

Рис. 28. Glory GFR-220VGFR 220 МС счетчики Рис. 29. Детектор волюты

банкнот/мини-сортировщики Ультрамаг 25 ИКМ-А

ная модель может подключаться к ПЭВМ, что позволяет использовать программное обеспечение и компьютерные базы лпнных ДЛЯ обработ- ки видеоизображений и сигналов от датчиков, производить сравнения с эталонными данными, выводить изображение объекта контроля на монитор и др. (рис. 30).

Рис. 30. Видеоспектральный компаратор Регула модель 4305М

Основные технические возможности комплексов -РЕГУЛА»: • наличие встроенной системы осветителей заливающего, донно- го, ультрафиолетового, косо направленного освещения;

• наличие выносного осветителя;

• возможность 3-. 5-. 7-, 10-. 30-кратного увеличения оптических систем;

• возможность исследований4 в УФ-диапазона 350-450 нм;

• наличие сисгемы регистрации магнитной защииты документов;

• наличие стационарной навесной телевизионной системы и те- левизионной спектральной лупы (выполненной в виде манипу- лятора -мышь») с 70-кратным увеличением и ИК-подсветкой;

• возможность исследований отдельно в голубой (480 нм), зеле- ной (540 нм). желтой (580 нм), красной (650) частях спектра, а также при смешивании голубого, зеленого и желтого цветов;

• возможность исследований в ИК-диапазона при различных по- ложениях ИК-осветителей относительно рабочей поверхности.

Навесная система ввода видеоизображений установлена в основном блоке комплекса ГУЛА» и может перемещаться по штанге. Кроме этого на штанге установлена обычная оптическая луча. Телевизионная спектральная лупа выполнена в виде выносного устройства, подклю- чаемого к основному блоку специальным кабелем Обе лупы снабжены источниками ИК - и пучения С помощью телевизионной спектральной лупы можно получать 35-70-кратное увеличение. Для просмотра видео- изображений имеется отдельный монитор В вариантах с компьютером это же изображение можно выводить и на монитор компьютера

С помощью специальных датчиков можно исследовать документы и банкноты на наличие участков, покрытых магнитной краской. Один из датчиков установлен непосредственно на нижней панели прибора, другой выполнен в виде выносного зонда, подключаемою кабелем к основному блоку.

Контрольные вопросы

1. Как регламентируется ТК ТС проверка документов — одна из форм та- моженного контроля?

2. Что такое подделка документов: виды, признаки, порядок выявления?

3. Опишите способы защиты документов, денежных знаков. 4 Каковы способы защиты печатей и штампов?

5. Перечислите элементы зашиты акцизных марок.

6. Каковы атрибуты таможенного обеспечения преимущества и недостатки?

7. Каков порядок использования электронных пломбировочных устройств, наклеек, пакетов?

8. Назовите основные виды, принципы и режимы работы технических средств проверки подлинности документов.
