Построение графиков регулирования.
7.1 Построение графика центрального качественного регулирования (отопительный график).
Необходимо построить зависимость температур сетевой воды о1 и о2 соответственно в подающей и обратной магистралях от температуры наружного воздуха (рис. 3). Это делается с помощью следующих формул, С:
,
(30)
,
(31) где tв
= +18 С;
Температурный
напор отопительных приборов:
,С
(32)
Относительная нагрузка, изменяется от 0 до 1:
,
(33)
Перепад температур воды в тепловой сети:
,
С
(34)
Перепад температур в местной системе отопления при расчётном режиме:
,
,С
. (35)
Здесь
– температура сетевой воды, С
, в подающей магистрали при температуре
tн.
о
;
– температура сетевой воды, С
, в обратной магистрали при t
н. о
;
– температура воды, С
, в абонентской установке после элеватора
при t
н. о
; u
– коэффициент смешения элеватора,
принимаемый равным 2,2 .
Для построения
отопительного графика необходимо по
формулам (30) и (31) определить значения
о1 и о2
при различных значениях
.
7.2 Центральное регулирование по совмещённой нагрузке отопления и горячего водоснабжения закрытых стс.
Центральное регулирование ведётся по типовой тепловой нагрузке, характерной для большинства абонентов района. Такой нагрузкой может быть как один вид нагрузки, так и несколько разных видов при определённом их количественном соотношении. В жилых районах в холодное время года основной тепловой нагрузкой является отопительная. Существенное распространение приобрело также горячее водоснабжение. Доля вентиляционной нагрузки значительно меньше. Поэтому центральное регулирование ориентируют обычно на чисто отопительную нагрузку или на совмещённую нагрузку отопления и горячего водоснабжения.
Центральное регулирование СТС по совмещённой нагрузке отопления и горячего водоснабжения находит широкое применение, так как при этом методе удовлетворение нагрузки горячего водоснабжения возможно без дополнительного увеличения (или с незначительным увеличением) расчётного расхода воды в сети по сравнению с расчётным расходом воды на отопление. Значительное уменьшение расчётного расхода воды в тепловой сети приводит к уменьшению диаметров трубопроводов тепловых сетей, а следовательно – к уменьшению затрат.
Центральное регулирование по совмещённой нагрузке ориентируется в этом случае на типичную для данного района относительную нагрузку горячего водоснабжения , равную отношению расчётных значений регулируемых нагрузок:
.
(36)
В закрытых СТС при использовании регуляторов отопления центральное регулирование по совмещённой нагрузке принципиально может применяться в любом районе, где имеются оба вида тепловой нагрузки (отопление и горячее водоснабжение), независимо от относительного количества абонентов с обоими видами нагрузки.
При использовании регуляторов расхода центральное регулирование по совмещённой методике отопления и горячего водоснабжения применяют не в любом районе, а только в том случае, когда большинство (не менее 75 %) жилых и общественных зданий района имеют установки горячего водоснабжения. Как при использовании регуляторов отопления, так и при использовании регуляторов расхода режим центрального качественного регулирования по совмещённой нагрузке рассчитывается из условия постоянного расхода сетевой воды для удовлетворения суточного расхода теплоты на отопление и горячее водоснабжение абонентов с типичным для района значением .

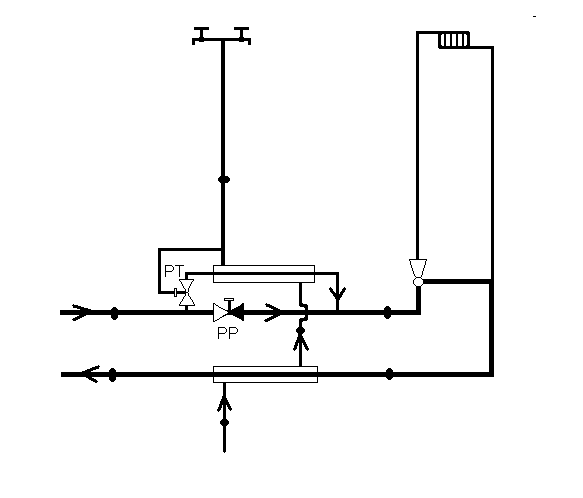

Наиболее рациональной зависимой схемой присоединения абонентов при рассматриваемом методе центрального регулирования является схема с двухступенчатым последовательным подогревом воды для горячего водоснабжения (рис. 2).
Основные преимущества этой схемы :
выравнивание неравномерности суточного графика совмещённой нагрузки за счёт использования аккумулирующей способности строительных конструкций отапливаемых зданий без установки специальных аккумуляторов;
минимальный расчётный расход сетевой воды, равный для типовых вводов расчётному расходу воды на отопление;
пониженная температура обратной воды благодаря использованию теплоты этой воды для частичного покрытия нагрузки горячего водоснабжения.
Р
tг
2
1
о2
tх
о2
tп
