6.1 Построение зависимостей различных тепловых нагрузок от температуры наружного воздуха.

Данная зависимость показывает средние часовые расходы тепла. Максимальная ордината соответствует расчётному расходу тепла. Любая другая ордината соответствует расходу тепла при определённой температуре наружного воздуха.

На горизонтальной оси необходимо отложить следующие температуры наружного воздуха, С:

1. расчётную температуру наружного воздуха для проектирования системы отопления t_н.о , именно из этой точки следует проводить вертикальную ось;

2. расчётную температуру наружного воздуха для проектирования системы вентиляции t _н.в ;

3. температуру начала и окончания отопительного сезона t_н.к , которая для жилых и общественных зданий принимается равной +8 С;

4. т

   Q, 10⁶ кДж/ч

   Q

   Q_о

   емпературу +18 С, равную средней расчётной температуре внутреннего воздуха отапливаемых помещений.

Р

n, ч

t_н,С

+18

t_н.к

t_н.в

t_н.о

n_о

Q_г.в

Q_в

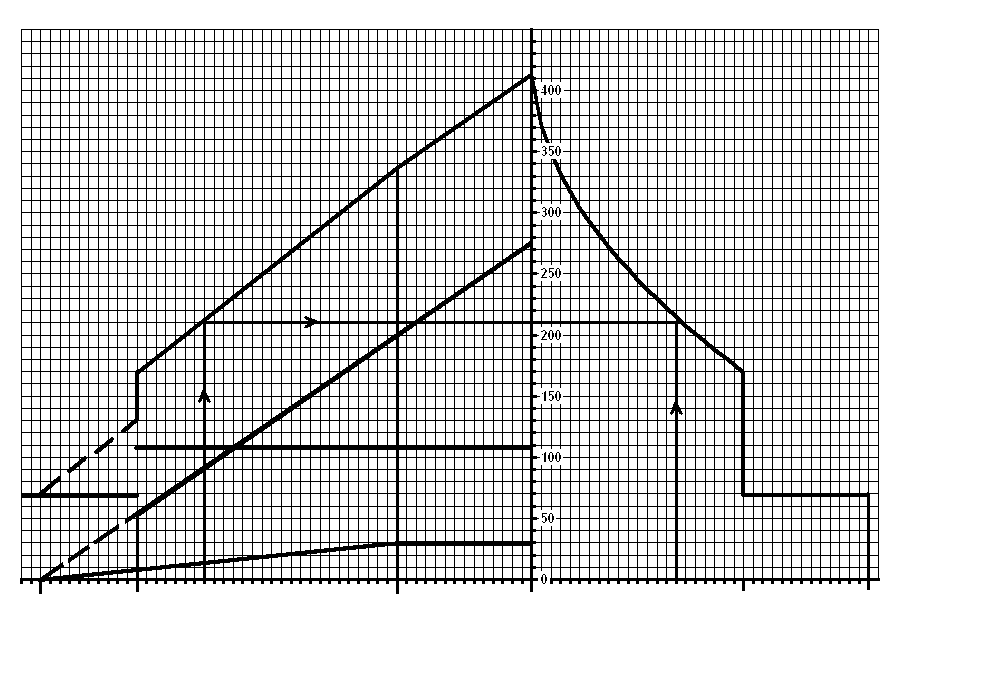

ис. 1 График расходов теплоты.

6.1.1 Отопительная нагрузка.

На вертикальной оси откладывается значение суммарной средней часовой нагрузки Q_о.ср отопления жилых и общественных зданий при температуре t_н.о . При повышении температуры наружного воздуха от t_н.о расход тепла на отопление линейно уменьшается от Q_о.ср до нуля (при +18 С), что отображается на графике соответствующей прямой линией влево.

При проектировании принимается, основная нагрузка системы отопления приходится на период с температурами от t_н.к = +8 С (начало и окончание отопительного сезона), поэтому при данной температуре зависимость обрывается.

Эксплуатационные наблюдения показывают, что нельзя оставлять жилые и общественные здания (например, школы, больницы, детские сады и т.п.) без отопления в течение продолжительного времени при наружной температуре ниже +10  +12 С (так как это приводит к заметному снижению внутренней температуры в помещении и неблагоприятно отражается на самочувствии людей). Об этом необходимо помнить (поэтому линейное уменьшение отопительной нагрузки в интервале температур от +8С до +18 С следует изображать пунктирной линией), но в расчётах не принимать во внимание.

6.1.2 Вентиляционная нагрузка.

В интервале температур от t_н.в до t_н.о параллельно горизонтальной оси строится прямая линия, показывающая постоянный (не зависящий от температуры наружного воздуха) максимальный часовой расход тепла на вентиляцию в отопительный период Q_в. По мере повышения температуры наружного воздуха от t_н.в до +18 С вентиляционная нагрузка пропорционально разности внутренней и наружной температур уменьшается линейно, сходя на нет, когда температура наружного воздуха становится равной расчётной температуре внутри помещений (+18 С).

6.1.3 Тепловая нагрузка горячего водоснабжения в отопительный период.

В интервале температур от t_н.к = +8 С до t_н.о строится прямая линия, показывающая постоянный (не зависящий от температуры наружного воздуха) максимальный часовой расход тепла на горячее водоснабжение в отопительный период Q_гв.
