Оборудование для выполнения работы
Работа выполняется на базе персонального компьютера с операционной системой Windows 7 и выше, оснащенного эмулятором маршрутизаторов Cisco GNS3 и анализатором сетевого трафика WhireShark.
Порядок выполнения работы

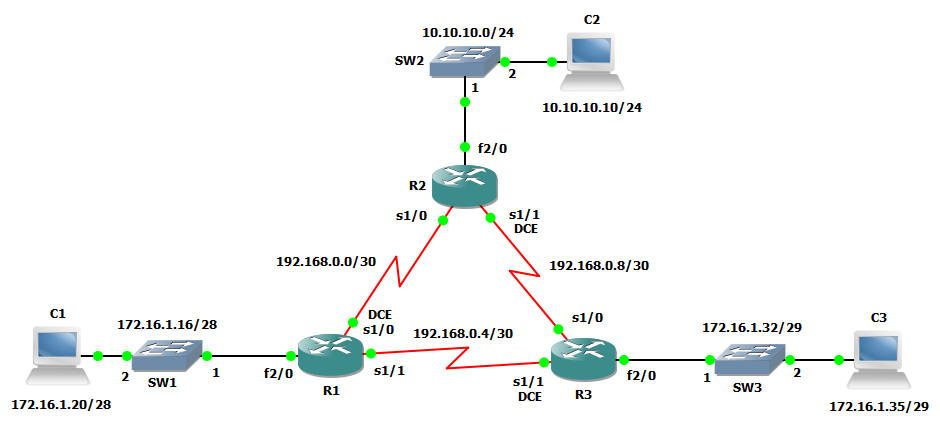

В системе GNS3 создайте схему сети, изображенную на рис., в качестве R1, R2 и R3 используется с7206
Запустите процесс эмуляции.
Выполните базовую конфигурацию R1,R2 и R3.
Выполните конфигурацию сетевых интерфейсов R1,R2 и R3. Для удобства план адресации сведен в таблицу (см. таблицу)
Сконфигурируйте C1, С2 и С3 используя VPC, задайте им IP адреса и шлюзы по умолчанию согласно плана адресации.
Выполните конфигурацию OSPF для R1,R2 и R3, исходя из того, что все они находятся в области маршрутизации 0 (area 0).
Проверьте конфигурацию OSPF и работоспособность схемы командами show ip protocols, show ip route и ping
Запишите сетевой обмен на интерфейсах s1/1 R1 и R2 в момент отключения f2/0 на R3. Проконтролируйте изменение таблиц маршрутизации R1 и R2. Произведите анализ записанного трафика при помощи Wireshark. Поясните результат с точки зрения логики работы протокола OSPF.
Измените OSPF Router ID
План адресации
Устройство |
Интерфейс |
IP адрес |
Маска сети |
Шлюз по умолч. |
R1 |
f2/0 |
172.16.1.17 |
255.255.255.240 |
Нет |
s1/0 |
192.168.0.1 |
255.255.255.252 |
Нет |
|
s1/1 |
192.168.0.5 |
255.255.255.252 |
Нет |
|
R2 |
f2/0 |
10.10.10.1 |
255.255.255.0 |
Нет |
s1/0 |
192.168.0.2 |
255.255.255.252 |
Нет |
|
s1/1 |
192.168.0.9 |
255.255.255.252 |
Нет |
|
R3 |
f2/0 |
172.16.1.33 |
255.255.255.248 |
Нет |
s1/1 |
192.168.0.6 |
255.255.255.252 |
Нет |
|
s1/0 |
192.168.0.10 |
255.255.255.252 |
Нет |
|
C1 |
NIC |
172.16.1.20 |
255.255.255.240 |
172.16.1.17 |
C2 |
NIC |
10.10.10.10. |
255.255.255.0 |
10.10.10.1 |
C3 |
NIC |
172.16.1.35 |
255.255.255.248 |
172.16.1.33 |
Содержание отчета
1. Титульный лист работы.
2. Формулировка цели и задач работы.
3. Список используемых команд и параметров.
4. Схема моделируемой сети и результаты ее конфигурации.
5. Краткие выводы по проделанной работе.
Контрольные вопросы
1. В каком состоянии находятся маршрутизаторы сети OSPF после того, как были выбраны назначенный (DR) и резервный (BDR) маршрутизаторы?
A. В состоянии ExStart
B. В состоянии Full
C. В состоянии Loading
D. В состоянии Exchange
2. Какой тип пакетов OSPF используется для установки и поддержки отношений смежности между соседними маршрутизаторами?
A. Запрос информации о состоянии канала (Link-state request)
B. Подтверждение получения информации о состоянии канала (Link-state acknowledgement)
C. Сообщение Hello
D. Описание базы данных (Database description)
3. На чем основана принимаемая по умолчанию оценка канала в протоколе OSPF?
A. На величине задержки в канале
B. На величине полосы пропускания
C. На оценке эффективности работы сети
D. Определяется объемом передаваемых по сети данных
4. Какой адрес многоадресной рассылки представляют все OSPF-маршрутизаторы?
A. 224.0.0.6
B. 224.0.0.1
C. 224.0.0.4
D. 224.0.0.5
5. Какой адрес многоадресной рассылки используется для рассылки сообщений LSU всем маршрутизаторам DR/BDR?
A. 224.0.0.6
B. 224.0-0.1
C. 224.0.0.4
D. 224.0.0.5
