Лабораторна робота № 2 Дослідження файловой системи fat
Мета роботи: розглянути структуру файловой системи FAT, як основи для функционування операційних систем (ОС) MS-DOS та WINDOWS 9x.
Кількість годин на виконання — 4
Години на самостійну роботу — 4
Вимоги до лабораторної бази та перелік необхідного програмного забезпечення
Для проведення лабораторних досліджень необхідна ПЕОМ класу IBM PC з наступної мінімальної конфігурацією:
процесор – 300 МГц;
ОЗП – 64 МБ;
HDD – 10 ГБ;
Відео карта – 16 МБ.
На комп'ютері має бути встановлена операційна система групи WINDOWS 9x. В тому випадку, коли це неможливо, дослідження виконуються на прикладі дискет в середовище будь-якой версії WINDOWS.
Додаткове прикладне програмне забезпечення:
"NCDD.exe" – програма для створення відбитку дискети та відтворення з нього точной копії дискети;
"DiskEdit.exe" – програма для перегляду та редагування системних областей логічного диску, що відформатовано в файловой системе FAT;
"nomer_x.exe" – програма для перегляду серійного номеру будь-якого логічного диску;
"UNERASE.exe" – програма, що надає можливість відновити файли, що були вилучени з логічного диску.
Усі програми не потребують попередньої інсталяції, але з умов їх використання на комп'ютерах, де встановлена операційна система групи WINDOWS 2k з файловой системою NTFS, запуск программ DiskEdit.exe та UNERASE.exe, виконувати тільки за допомогою відповідних ярликів, що знаходяться у тих же папках, що і вказані програми.
Теоретичні відомості

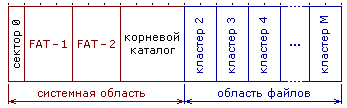

Файловая система FAT (File Allocation Table) формирует логические диски следующей структуры:
Наибольший интерес для исследования представляют разделы, размещающиеся в системной области логического диска:
BootSector – сектор с загрузчиком, в котором также размещена информация о структуре логического диска.
ROOT – корневой каталог логического диска, в котором размещается информация о тех файлах и каталогах, что непосредственно находятся в корневом каталоге логического диска.
FAT – таблица размещения файлов, в которой находится информация о последовательности тех кластеров, где хранится данный файл. Из-за исключительной важности данной таблицы она представлена в двух экземплярах: FAT-1 и FAT-2.
Каждая из указанных системных областей является чрезвычайно важной для нормального функционирования файловой системы и обеспечения беспрепятственного доступа к файлам на логическом диске. Разрушение или искажение информации в этих системных областях приводит к невозможности доступа к файлам и папкам.
Для 3,5"дискеты местонахождение указанных областей в секторах следующее:
0 сектор – сектор Boot
1-9 сектора – FAT-1
10-18 сектора – FAT-2
19-32 сектора – ROOT
33-2879 – сектора логического диска для хранения информации.
Структура BootSector
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
A |
B |
C |
D |
E |
F |
JMP |
xx |
xx |
Идентификатор версии ОС |
SectSize |
CS |
ResSect |
|||||||||
FAT |
RootSize |
TotSect |
Med |
FatSize |
TrkSecs |
HeadCnt |
HidnSec |
|
|
||||||
|
|
|
|
|
|
|
SerNumVolume |
Volume Label |
|||||||
Volume Label (continue) |
код загрузчика и диагностические сообщения |
||||||||||||||
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
55 |
AA |
Указанные поля в области BootSector для дискеты имеют следующие значения:
Смещение Назначение Значение
000h переход на начало загрузчика JMP-NEAR (0E9h) или JMP-FAR (0EBh)
003h версия ОС, в кот. форматир. дискета MS-DOS5.0; MSWIN4.1 (98);
00Bh размер сектора (в байтах) 0200h (512)
00Dh размер кластера (в секторах) 1
00Eh число секторов загрузчика 1
010h количество экземпляров FAT 2
011h макс. число записей в ROOT 0E0h (224)
013h число секторов на дискете 0B40h (2280)
015h дескриптор (описатель) носителя 0F0h
016h размер FAT в секторах 9
018h число секторов на дорожке 012h (18)
01Ah число головок (поверхностей) 2
01Ch число скрытых секторов 0
027h серийный номер тома 8 цифр, полученных случайным образом
02Bh текстовая метка тома 11-символьное имя тома
01FFh "подпись" загрузчика 55 AA
